Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

„„SU„„1230969 (51) 4 В 66 С 13/42, "1 р

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ (21) 3833485/29-11 (22) 02.01.85 (46) 15.05.86. Бюл. № 18 (71) Псковский филиал Ленинградского ордена Ленина политехнического института им. М. И. Калинина (72) В. Д. Глебов, В. М. Иванова, О. А. Винокуров и А. М. Ветлицын (53) 621.873 (088.8) (56) Авторское свидетельство СССР № 796174, кл. В 66 С 13/42, 05.01.78. (54) (57) ГИДРАВЛИЧЕСКАЯ СИСТЕМА

ДЛЯ ОТКИДЫВАНИЯ ПРОТИВОВЕСА

КРАНА-ТРУБОУКЛАДЧИ КА, содержащая гидроцилиндр откидывания противовеса, одна полость которого сообщена через распределитель с насосом и баком, и гидравлические магистрали, отличающаяся тем, что, с целью снижения энергозатрат и повышения надежности, она снабжена гидроаккумулятором, управляемым клапаном, обратными клапанами и дросселями, при этом гидроаккумулятор сообщен с другой полостью гидроцилиндра откидывания противовеса посредством гидравлической магистрали, которая выполнена с двумя параллель ными гидравлическими линиями, в каждой из которых последовательно включены один из указанных обратных клапанов и дросселей, причем насос сообщен с распределителем через третий обратный клапан, а с гидр оа ккум ул ятором — посредством м а гистрали, в которую последовательно включены сообщенный своей полостью управления с гидроаккумулятором управляемый клапан и четвертый обратный клапан.

1230969

Составитель О. Кузьмина

Техред И. Верес Корректор М. Пожо

Тираж 799 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Редактор И. Касарда

Заказ 2316/25

Изобретение относится к подъемно-транспортному машиностроению, а именно к гидравлическим системам кранов-трубоукладчиков.

Цель изобретения — снижение энергозатрат и повышение надежности.

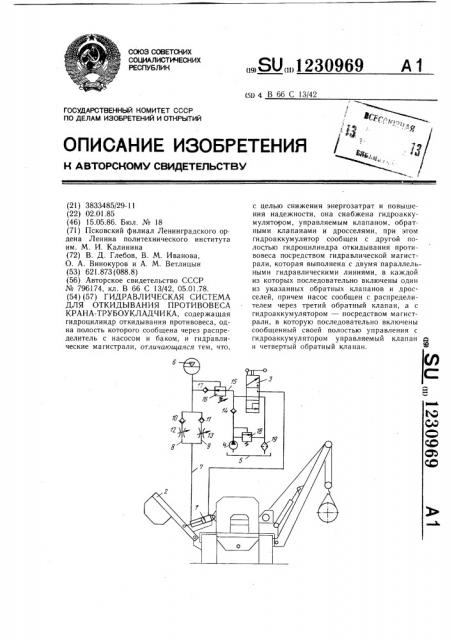

На чертеже показан кран-трубоукладчик с гидравлической сисТемой для откидывания противовеса последнего.

Гидравлическая система для откидывания противовеса крана-трубоукладчика содержит гидроцилиндр 1 откидывания противовеса, корпус которого закреплен на базовой машине, а шток гидроцилиндра 1 откидывания противовеса закреплен на стреле 2, в верхней части которой закреплены грузы. Стрела 2 с закрепленными на ней грузами представляет собой откидной противовес крана-трубоукладчика. Стрела 2 шарнирно смонтирована на базовой машине.

Через распределитель 3 одна из полостей (поршневая) гидроцилиндра 1 откидывания противовеса сообщена с насосом 4 и баком 5, Поршневая полость гидроцилиндра 1 откидывания противовеса является полостью опускания. Другая полость (штоковая) гидроцилиндра 1 откидывания противовеса сообщена с гидроаккумулятором 6 посредством гидравлической магистрали 7 выполненной с двумя параллельными гидравлическими линиями 8 и 9, в которых последовательно включены обратные клапаны 10 и 11 и регулируемые дроссели 12 и 13. Штоковая полость гидроцилиндра 1 откидывания противовеса является полостью подъема. Насос 4 сообщен с распределителем 3 через обратный клапан 14, а с гидроаккумулятором 6— посредством магистрали 15, в которую последовательно включены управляемый клапан 16 и обратный клапан 17. Гидравлическая система содержит также предохранительный клапан 18 и фильтр 19.

Гидравлическая система для откидывания противовеса крана-трубоукладчика работает следующим образом.

В нейтральной позиции золотника распределителя 3 поршневая полость (полость опускания) гидроцилиндра 1 откидывания противовеса перекрыта, а штоковая полость (полость подъема) сообщается с гидроаккумулятором 6. Величина давления зарядки гидроаккумулятора 6 устанавливается с помощью управляемого клапана 16 такой, чтобы усилие, действующее на поршень гидроцилиндра 1 откидывания противовеса со стороны штоковой полости (полости

10 !

20 г5

45 подъема), полностью уравновешивало усилие на поршне, создаваемое силой тяжести стрелы с грузами, и несколько превышало его. Такая величина давления в гидроаккумуляторе 6 обеспечивает подъем противовеса из рабочего положения в транспортное без насоса. В исходном положении противовес неподвижен и находится в верхнем положении.

Для откидывания противовеса золотник распределителя 3 передвигается вниз и соединяет насос 4 с поршневой полостью гидроцилиндра 1 откидывания противовеса. Под действием давления рабочей жидкости и силы тяжести стрелы. с грузами происходит откидывание противеса. Рабочая жидкость из штоковой полости поступает через дроссель 12 и обратный клапан 10 в гидроаккумулятор 6, заряжая его. Таким образом, энер гия, запасаемая гидроаккумулятором 6 при откидывании противовеса, складывается из энергии давления рабочей жидкости, создаваемого насосом, и потенциальной энергии силы тяжести стрелы с грузами, причем последняя является преобладающей. Кроме того, наличие гидроаккумулятора 6 и дросселя 12 обеспечивает стабилизацию скорости опускания противовеса и предотвращает образование разряжения и разрывов потока рабочей жидкости в поршневой полости гидроцилиндра 1 откидывания противовеса, что повышает надежность работы противовеса.

Для подъема противовеса золотник распределителя 3 передвигается вверх и соединяет насос 4 и поршневую полость гидроцилиндра 1 откидывания противовеса с баком 5. Противовес поднимается под действием давления рабочей жидкости, поступающей из гидроаккумулятора 6 через обратный клапан 11 и дроссель 13 в штоковую полость гидроцилиндра 1 откидывания противовеса. Скорость подъема задается регулируемым дросселем 13. Поскольку подъем противовеса происходит под действием давления рабочей жидкости из гидроаккумулятора, то неисправность двигателя или насоса не является препятствием для подъема противовеса в транспортное положение.

Утечки рабочей жидкости из гидроаккуму- лятора, возможные при длительных простоях машины, компенсируются насосом через обратные клапаны 14 и 17 и управляемый клапан 16 во время зарядки гидроаккумулятора

6 в позиции золотника распределителя 3, соответствующей откидыванию противовеса.
