СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

А1

„„SU„„1231113 (sO 4 Е 02 В 7/06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

00 ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ (21) 3778360/29-15 (22) 03.08,84 (46) 15.05.86. Бюл. Р 18 (71) Новосибирский филиал Всесоюзного научно-исследовательского института транспортного строительства (72) В.Д.Рощупкин, В.Д.Здобнина, Д.В.Рощупкин и В.Т.Пименов (53) 627.824.3(088,8) (56) Технология гидромеханизированных работ: Пер. А.С.Старикова.

M.: Транспорт, 1980, с. 308-318.

Авторское свидетельство СССР

Ф 971990, кл. Е 02 В 7/06, 1980. (54) (57) 1, СПОСОБ СКЛАДИРОВАНИЯ

ГРУНТА В ПРОТОЧНОМ ВОДОЕМЕ, включающий разбивку и обозначение границ склада, возведение ограждения на границах склада и складирование грунта, отличающийся тем, что, с целью повышения эффективности складирования грунта путем увеличения .вместимости склада при неизменной площади территории склада, после разбивки и обозначения границ склада производят понижение отметок дна,склада размывом и уносом размытого грунта с.участка, отведенного под склад, естественным потоком водоема, для чего стрежневое течение водоема отжимают в сторону берега и создают перепад и быстроток, причем стрежневое течение отжимают .возведением ограждения у верхней по течению границы склада, начиная с места нахождения стрежневого течения и наращивая ограждение в сторону берега, а перепад и быстроток создают разработкой траншеи у нижней по течению границы склада, начиная с места нахождения стрежневого течения и расширяя траншею в сторону берега, с превышением интенсивности создания траншеи над интенсивностью возведения ограждения.

2, Способ по п. 1, о т л и ч аю шийся тем, что. траншею создают размывом и взвешиванием грунта струями напорной воды от насоса, а унос взвешенного грунта — естественным .потоком водоема.

1231113

Изобретение относится к строительству, в частности к гидротехническому строительству.

Цель изобретения — повышение эффективности складирования грунта в 5 проточном водоеме путем увеличения вместимости склада при неизменной площади территории склада.

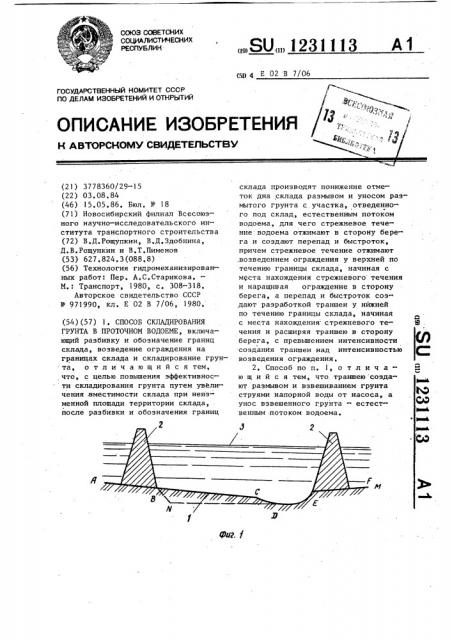

На фиг. 1 изображено место складировани с возведенными продольl0 ными (вдоль течения) дамбами ограждения, вид спереди; иа фиг. 2 - то же, вид сверху, на фиг. 3 — место складирования грунта с отжимом стрежневого течения и созданием траншеи для возникновения перепада и быстротока, вид спереди; на фиг. 4 - то же, вид сверху; на фиг. 5-7 - создание траншеи струей напорной воды, развитие быстротока и перемещение перепада вдоль проходки, вид сбоку (перпендикулярно потоку водоема).

На фиг. 1-7 приняты следующие обозначения: 1 - дно водоема; 2— левая и правая продольные дамбы or25 раждения (паразщельные потоку водоема).; 3 - поверхность воды в водоеме, 4 — стрежневое течение в водоеме, 5 — верхняя дамба ограждения, 6 — понтон;" 7 - насос, 8 — напорная труба с насадкой; 9 - всасывающая труба, 1Π— зона взвешенного грунта, 11 — траншея; 12 — перепад; 13 быстроток; 14 — дно с пониженными отметками, 15-19 - эахватки участ- з5 ка склада.

Способ реализуется следующим образом.

Вначале производят разбивку и обозначение границ склада в водое- 40 ме с очертанием дна 1 по линии

ABCDEFN (фиг, 1). Разбивку границ производят так, чтобы стрежневое течение 4 оказалось между продольными дамбами 2 (фиг. 2). Одну из дамб 45

2 намечают на границе стрежневого теченияс Возводят их одним из известных способов, т.е. отсыпкой дренирующего материала в воду или намывом под воду. Далее разбивают участок склада на захватки 15-19 и обозначают их границы, например, вехами (фиг. 3 и 4). Граница первой захватки должна проходить через нижнюю точку Дна D. Производят отсыпку захват 55 ки 15 верхней дамбы ограждения 5, Для ускорения работ можно отсыпку верхней дамбы производить не на

Я полную высоту, а ниже на величину h, Одновременно доставляют оборудование в виде понтона 6 с насосом 7 и устанавливают у нижней границы склада на захватке 16. Включают в работу насос 7 и струей воды из напорной трубы с насадкой 8 размывают и взвешивают грунт. Перемещая насадку поперек проходки; вырабатывают траншею

11. Начинается размыв грунта на эахватке 16 и унос его естественным потоком вниз по течению. Размыв начинается одновременно у верхней и нижней границ склада. Через некоторое время эоны размыва смыкаются. На захватке 16 отметки дна оказываются пониженными: были на линии CDñòàëè на линии TD.

Разрабатывая траншею 11 на захватке 17 и перекрывая эахватку 16 дамбой 5, осуществляют размыв и удале-" ние грунта на захватке 17. Отжатое к захватке 17 стрежневое течение 4 огибает конец эахватки 16 дамбы 5 (фиг. 4). При этом размыкается и уносится, грунт в секторе. сечения РСТ °

Зона размыва перемещается по течению в виде бегущей точки R. Одновременно происходит размыв и унос грунта у нижней границы склада. При воздействии напорной струи от насоса 7 образуется зона взвешенного грунта 10 (фиг. 5). Взвешенный грунт течением

4 уносится, образуется зона размыва (фиг. 6), которая интенсивно развивается. Образуется перепац 12 и быстроток 13, перепад 12 перемещается в сторону верхней и нижней границ (фиг. 7). Участок быстротока 13 увеличивается. Через некоторое время зоны размыва, образующиеся сверху и снизу, смыкаются. Непрерывно разрабатывая траншею 11 последовательно на захватках 16-19 и наращивая дамбу

5 на захватках 15-19 с некоторым .отставанием, достигают размыва и уно,са грунта на всей территории склада.

В итоге происходит понижение отметок дна склада. Первоначальное очертание

ABCDEFM в поперечном сечении преобразуется в очертание ABNDKFN

Когда траншея 11 достигнет основания откоса левой дамбы 2, оборудование 6-8 удаляют, а дамбу 5 смыкают е левой дамбой 2. После этого производят возведение нижней дамбы ограж- . дения и наращивание по высоте верхней дамбы 5.

12311

Следует иметь в виду, что понижения отметок дна склада можно до стигнуть и беэ использования оборудования 6-8, только путем отжатия стрежневого течения в сторону бере- 5 га. В этом случае зона размыва будет все время перемещаться справа налево, а сечение ее будет увеличиваться (от СРТ к СКЬТ и далее к CBNT), Одновременно зона размыва будет развиваться вниз по течению (точка R будет перемещаться до нижней границы склада и за ее пределы), Однако на зто требуется длительное время.

Для повышенйя интенсивности работ 15 по понижению отметок дна склада целе13

4 сообразно одновременно использовать оборудование 6-8.

Таким образом, предложенным способом достигается понижение отметок дна, т.е. увеличение вместимости склада. Работы по размыву грунта и уДалению его с территории склада осуществляются в основном за счет использования несущей способности естественного потока водоема. Дополнительные энергетические затраты на размыв и взвешивание грунта струями напорной воды от насоса невелики, а оборудование для этого просто в монтаже и обслуживании.

Фиг,3

1231113

Фиг. 5

123,1113
