Реферат



СО1ОЭ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

Р р),, l3 „

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3767866/30-15 (22) 13.07.84 (46) 15.05.86. Бюл. N- 18 (71) Новочеркасский ордена "Знак Почета" инженерно-мелиоративный институт им. А.К.Кортунова (72) А.Г.Кондратьев, П.Я.Кравченко, В.А.Долин и В.П..Карпенко (53) 631.347.1(088.8) (56) Авторское свидетельство СССР

Р 256428, кл. А 01 G 25/00„ 1968.

Авторское свидетельство СССР

l1 1055427, кл. А 01 С 25/00, 1982.

„„S0„„1231125 А 1 (sg 4 Е 02 В 13/00, A 01 G 25/00 (54) (57) ПОДПОРНАЯ ПЕРЕДВИЖНАЯ ПЕРЕМЫЧКА, содержащая ротор и щит, о тличающаяся тем, что, сцелью повышения ее долговечности, перемычка снабжена дополнительными щитами, а ротор выполнен из двух боковин, жестко соединенных между собой распорными шпильками, на которых шарнирно подвешены щиты., при этом каждая из боковин состоит из диска и конусной обечайки и имеет в сечении форму треугольника с выпуклыми сторонами и закругленными вершинами, в которых закреплены распорные шпильки.

1231125

При движении дождевальной машины происходит поочередная смена щитов, находящихся в различных положениях.

Для уменьшения повреждения каналов щитами золотник управления гидроцилиндром должен находиться в плавающем положении.

Л -Л

Составитель О.Крылова

Редактор И.Дылын Техред Л.Олейник Корректор В.Бутяга

Заказ 2543/33 Тираж 641 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к сельскому хозяйству, в частности к дождевальным машинам.

Цель изобретения — повьппение долговечности подвижной перемычки. 5

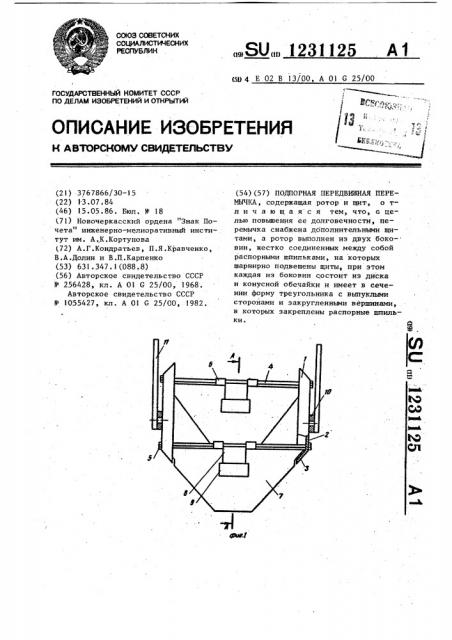

На фиг. 1 изображена подпорная передвижная перемычка, вид спереди; на фиг. 2 — то же, вид сбоку (сечение А-А на фиг. 1).

Подвижная перемычка состоит из двух конических боковин 1, выполненных в форме огранки. Каждая боковина состоит из диска 2 и конусной обечайки 3 и имеет в сечении форму тре- угольника с выпуклыми сторонами и закругленными вершинами. Боковины ротора жестко соединены между собой распорными шпильками 4 и гайками 5.

На каждой .из них петлями 6 шарнирно подвешен щит 7, снабженный окном 8 с заслонкой 9, Конусы обечаек 3 обращены большим основанием друг к другу, т,е. к щитам. На внешних плоскостях дисков 2 неподвижно закреплены цапфы 10, посредством которых перемычка соединена с тяговой рамой 11

Рама 11 прикреплена к раме дождевальной машины при помощи шарнира и гидравлического цилиндра управления.

Устройство работает следующим образом.

Гидравлический цилиндр опускает подпорную подвижную перемычку вместе с рамой 11 в канал ° При этом два щита 7 расположены внизу, а третий— вверху. Под весом устройства нижние щиты заглубляются в грунт. Боковины

l обечайки 3 опираются на верхние части откосов канала, ограничивая эаглубление щитов 7 в грунт. При подъеме уровня воды в верхнем бьефе вьппе допустимого переливное окно 8 сбрасывает воду до необходимого уровня. Заслонка 9 служит для установки заданного уровня. Одновременная работа двух щитов повьппает надежность подпора воды и снижает ее потери.

Такое положение перемычки характерно для позиционной работы агрегата.
