Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (д) 4 F 26 В 17/30

ГОСУДАРСТБЕННЫЙ НОМИТЕТ СССР

IlO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3860883/24-.06 (22) 04.03.85 (46) 15.05,86. Бюл. М- 18 (71) Рязанский сельскохозяйственный институт им. проф. П. А. Костычева (72) Ю. С. Маркин и О. Ю. Маркин (53) 66,047 .754.5:534 . 18(088 .8) (56) Авторское свидетельство СССР

Ф 754178, кл. F 26 В 17/30, 1977.

Блехман И. И., Джанелидзе Ю. Л °

Вибрационное перемещение. М.: Наука, 1964, с. 393, рис. 133. (54) (57) 1 . ВИБРАЦИОННАЯ СУШИЛКА преимущественно для зерна, .содержащая установленный на амортизаторах вертикальный корпус,с ярусами наклонных .полок внутри и крышку с загрузочным патрубком, на который установ„.SU„, 1231357 А1 лен вибропривод в виде двух электродвигателей с дебалансными грузами, а т л и ч а ю щ а я с я тем, что, с целью повышения производительности и увеличения КПД, внутри корпуса дополнительно установлена система соединенных между собой шарнирных параллелограммов, снабженных механизмом вертикального перемещения с изменением вертикальной диагонали параллелограммов, а полки установлены в контакте со сторонами параллелограммов с возможностью скольжения по ним., 2. Сушилка по н. 1, о т л и ч а— ю щ а я с я тем, что механизм верти- кального перемещения выполнен в виде 3 винта и соединенного с ним ползуна, перемещающегося в направляющих, установленных по оси корпуса. С

1 31

Составитель Е. Никулин

Техред И.Попович Корректор A. Зимокосов

Редактор M. Бандура

Тираж 634 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб,, д. 4/5

Заказ 2553/45

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная„ 4

Изобретение относится к устройствамм для сушки сыпучих материалов, преимущественно зерна, и может найти применение в сельском хозяйстве.

Целью изобретения является повышение производительности сушилки и увеличения ее КПД.

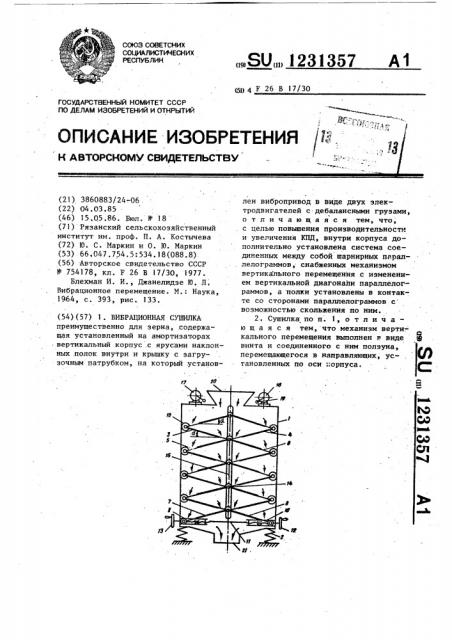

-На чертеже приведена схема сушилки

Сушилка содерт:.итвертикальный корпус

1, установленный на амортизаторах 2, ярусы наклонных полок 3 и 4, контактируюшие с шарнирными параллелограммами 5 и 6, причем нижние полки 7 и

8 шарнирно связаны с механизмом вертикального перемещения полок, содержащим ползуны 9 и.10 и винт ll с левой и правой резьбой на концах и ма- . ховичками 12 и 13. Концы полок укреп- 20 лены на шарнирах 14 в направляющих

15, установленных по оси корпуса, .и шарнирах 16, укрепленных на его стенках. На верхней крышке корпуса установлены два электродвигателя 17 и"

18 с неуравновешенными грузами 19 на валах. Сверху корпус имеет загрузоч357 2 ный патрубок 20, а снизу — раэгрузочно-воздушный патрубок 21. . Сушилка работает следующим образом, Материал для высушивания поступает через загрузочный патрубок 20, а подогретый воздух подается в сушилку через патрубок 21, после чего включают вибропривод, Для повышения про- . изводительности и КПД производят регулирование угла м наклона полок с помощью винта ll. Для этого вращением маховичков 12 и 13 перемещают ползуны 9 и 10 и связанные с ними нижние полки 7 и 8, которые, в свою очередь, перемещают связанные с ними стороны шарнирного параллелогрзмма вместе с полками 3 и 4. Такое переме. щение сторон параллелограммов приводит к изменению углов наклона полок в интервале 10-25

Для увеличения углов наклона ползуны сближают, при,уменьшении — удаляют, добиваясь таким образом оптимальных режимов сушки различных материалов, разгрузка которых производится через патрубок 21..
