Балансирующее устройство

Балансирующее устройство

Иллюстрации

Показать все

Реферат



Изобретение относится к машиностроению , в частности к балансировочной технике, осуществляя процесс уравновешивания роторов при вращении путем гальванического, переноса материала с одного электрода на другой. Целью изобретения является повышение производительности. При подключении диаметрально расположенных в корпусе 1 электродов 3, 4 или 5/6 к источнику постоянного токапроисходит гальванический перенос материала через токопров-рдящую среду 2, благодаря чему происходит процесс балансировки 2. з.п.ф-лы, 2 ил. (Л фиг. 2.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

А1 (19) (11) (5D 4 С 01 И 1 36

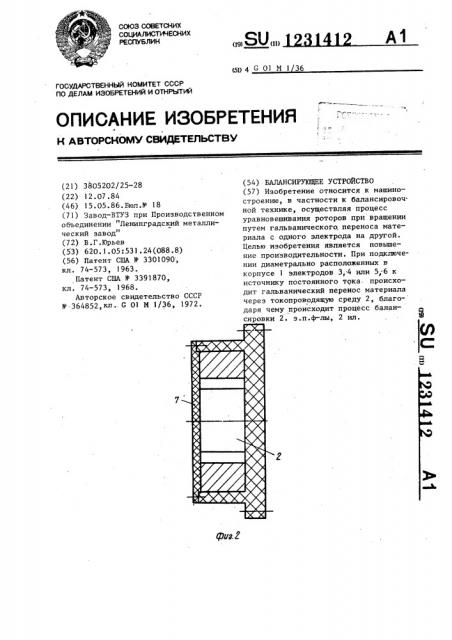

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ASTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3805202/25-28 (22) 12.07.84 (46) !5,05.86.Áþë.¹ 18 (71) Завод-ВТУЗ при Производственном объединении "Ленинградский металлический завод (72) В.Г.Юрьев (53) 620.1.05:531.24(088.8) (56) Патент США ¹ 3301090; кл. 74-573, 1963.

Патент США ¹- 3391870, кл. 74-573, 1968.

Авторское свидетельство СССР №- 364852,кп.. С 01 М 1/36, 1972. (54) БАЛАНСИРУЮЩЕЕ УСТРОЙСТВО (57) Изобретение относится к машиностроению, в частности к балансировочной технике, осуществляя процесс уравновешивания роторов при вращении путем гальванического, переноса материала с одного электрода на другой.

Целью изобретения является повышение производительности. При подключении диаметрально расположенных в корпусе 1 электродов 3, 4 или 5,-6 к источнику постоянного тока. происходит гальванический перенос материала через токопроводящую среду 2, благо- даря чему происходит процесс балансировки 2. з.п.ф-лы, 2 ил. ходит уравновешивание вращающегося ротора.

Составитель В.Сутормин

Редактор А,Долинич Техред И.Попович Корректор С. Шекмар

Заказ 2557/47

Тираж 778 а

Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва., Ж-35, Раушская наб, д.4/5

Производственно-полиграфическое. предприятие, г.ужгород, ул.11р<>ектная,4

Изобретение относится к машиностроению, в частности к балансировоч. ной технике, осуществляющей процесс уравновешивания роторов при вращении путем гальванического переноса материала с одного электрода на другой.

Цель изобретения — увеличение производительности балансировки за счет размещения всех электродов на максимальном расстоянии от оси вращения на внутренней цилиндрической поверхности корпуса.

На фиг. 1 показано балансирующее устройство без крышки на фиг.2 устройство, разрез.

Устройство содержит корпус 1 цилиндрической формы из изоляционного материала, установленный соосно оси вращения ротора, запо.пненный меж. электродной токопроводящей средой 2, и две пары электродов 3,4 и 5,б.

Герметизация внутренней полости обеспечивается фланцем 7.

Устройство работает следующим образом.

Балансировка ведется при вращении устройства по показаниям виброприбора (не показан), когда напряжение соответствующей полярности подается на противолежащие электроды 3„4 или

231412 Х

5, б через токосъемник (н» показан) .

Благодаря гальваническому переносу материала электродов с одной стороны диаметра устройства на другую происФ о р м у л а и з о б р е т е н и я О !. Балансирующее устройство для балансировки роторов, содержащее цилиндрический корпус из изоляцион— ного материала, размещенные в нем электроды и межэлектродную токопроводящую среду, заполняющую корпус, отличающееся тем, что, с целью увеличения производительности балансировки, число электродов чет— ное, и они размещены равномерно по

20 окружности на внутренней цилиндрической поверхности корпуса, предназначенного для соосной установки относительно оси вращения ротора.

2, Устройство по п.1, о т л и ч а ю щ е е с я тем, что оно содержит по меньшей мере две пары электродов.

3. Устройство по п.1, о т л и ч аю щ е е с я тем, что электроды каж30 дой пары размещены диаметральнс противоположно.
