М 123165

Класс 15е, 12о1

86EN6

П Т |1 rgb-1 11,,. » „"„.

6ИИ | н

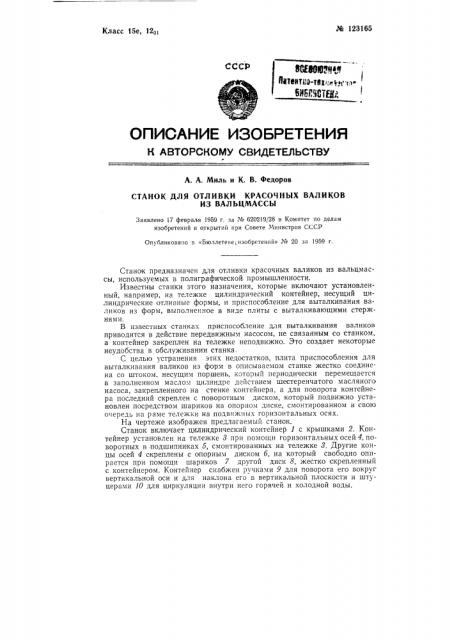

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

А. А. Миль и К. В. Федоров

СТАНОК ДЛЯ ОТЛИВКИ КРАСОЧНЫХ ВАЛИКОВ

ИЗ ВАЛЬЦМАССЪ|

Заявлено 17 февраля 1959 г. за Хе 6202!9/28 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене, изобретений» М 20 за 1959 г.

Станок предназначен для отливки красочных валиков из вальцмассы, используемых в полиграфическон, промышленности.

Известны станки этого назначения, которые включают установленный, например, на тележке цилиндрический контейнер, несущий цилиндрические отливные формы, и приспособление для выталкивания валиков из форм, выполненное в виде плиты с выталкивающими стержнями.

В известных станках приспособление для выталкивания валиков приводится в действие передвижным насосом, не связанным со станком, а контейнер закреплен на тележке неподвижно. Это создает некоторые неудобства в обслуживании станка.

С целью устранения этих недостатков, плита приспособления для выталкивания валиков из форм в описываемом станке жестко соединена со штоком, несущим поршень, который периодически перемещается в заполненном маслом цилиндре действием шестеренчатого масляного насоса, закрепленного на стенке контейнера, а для поворота контейнера последний скреплен с поворотным диском, который подвижно установлен посредством шариков на опорном диске, смонтированном в свою очередь на раме тележки на подвижных горизонтальных осях.

На чертеже изображен предлагаемы11 станок.

Станок включает цилиндрический контейнер 1 с крышками 2. Контейнер установлен на тележке 3 при помощи горизонтальных осей 4, поворотных в подшипниках 5, смонтированных на тележке 3. Другие концы осей 4 скреплены с опорным диском 6, на который свободно опирается при помощи шариков 7 другой диск 8, жестко скрепленньш с контейнером. Контейнер снабжен ручками 9 для поворота его вокруг вертикальной оси и для наклона его в вертикальной плоскости и штуцерами 10 для циркуляции внутри него горячей и холодной воды.

М 123165

Внутри контейнера жестко укреплено несколько цилиндрических отливных форм 11. Каждая форма имеет внизу замки 12 с задвижками для заполнения форм вальцмассой-.под давлением. В центре контейнера смонтирован закрытый с обеих сторон цилиндр 18, заполненный маслом.

Внутри цилиндра периодически перемещается вверх и вниз поршень 14, соединенный со штоком 15; последний скреплен с плитой lб, несущей подпятники 17 с выталкивающими стержнями 18для выталкивания валиков из форм. Для направления движения плиты предназначены штоки 19, проходящие через отверстия в нижней крышке 2, Заполнение верхней или нижней части цилиндра 18 маслом под давлением для перемещения поршня со штоком и плитой производится при помощи шестеренчатого масляного насоса 20, закрепленного вместе с реверсивным электродвигателем 21 на стенке контейнера. и.соединенного с цилиндром 18 маслопроводами 22.

Контейнер 1 заполняется на несколько минут горячей водой, которая прогревает формы 11. Затем, после удаления горячей воды, контейнер поворачивают в горизонтальное положение, а формы протирают и смазывают маслом. После этого контейнер возвращают в вертикальное положение, а формы заливают снизу вальцмассой под давлением.

Затем заполняют контейнер холодной водой для остывания форм, после чего включают насос 20, и валики выталкиваются из форм стержнями 18.

Предмет изобретения

1. Станок для отливки красочных валиков из вальцмассы, состоящий из установленного, например, на тележке, цилиндрического контейнера, несущего цилиндрические отливные формы, и приспособления для выталкивания валиков из форм, выполненного в виде плиты с выталкивающими стержнями, о т л и ч а ю щ и Й с я тем, что, с целью, повышения удобства обслуживания станка, плита жестко соединена со штоком, несущим поршень, периодически перемещаемым в заполненном маслом цилиндре действием шестеренчатого масляного насоса, закрепленного на стенке контейнера.

2. Форма выполнения станка по и. 1, о тл и ч аю ща я с я тем, что контейнер скреплен с поворотным диском, подвижно установленным на шариковых подшипниках на опорном диске, который установлен в раме тележки на подвижных горизонтальных осях.
