Солнечный микропарник для прививок плодовых растений

Солнечный микропарник для прививок плодовых растений

Иллюстрации

Показать все

Реферат



союз советских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1232182

А1

m4 А 01 G 17/02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ г --.ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3775553/30-15 (22) 20.07.84 (46) 23.05.86. Бюл. № 19 (71) Харьковский сельскохозяйственный институт им. В. В. Докучаева (72) И. М. Васильченко и Л. С. Шугин (53) 631.344 (088.8) (56) Авторское свидетельство СССР № 491346, кл. А Ol G 17/02, 1973.

ГаЬр (54) (57) СОЛНЕЧНЫЙ МИКРОПАРНИК

ДЛЯ ПРИВИВОК ПЛОДОВЫХ РАСТЕНИЙ, содержащий емкость из прозрачной пленки, в.которой размещен окрашенный в черный цвет теплопоглощающий экран, отличающийся тем, что, с целью снижения температурных перепадов, теплопоглощающий экран выполнен в виде цилиндра, в черный цвет окрашена наружная поверхность цилиндра в пределах сектора 230 — 250, а остальная часть наружной поверхности и внутокрашены в белый цвет.

1232182

Та блица 1

Известный

Предлагаемый

Замеры

Температура воздуха в микропарнике, Т„„, С

Площадь ТемпераТемперату— ра наружного возПлощадь нагрева

Время световонагрева микротура воздуха в

ro дня, ч микропарниKB CM духа, Т оС к парника, см- микрос восточной стос западной стопарнике, Т,, С роны роны пласпластин- тинки ки

236

335

292

14

318

328

21

290

13

340

27 256

15

328

30

214

Изобретение относится к сельскому хозяйству, в частности к садоводству, и может быть использовано при выполнении прививок на виноградных кустах, плодовых и декоративных деревьях.

Цель изобретения — снижение температурных перепадов в солнечном микропарнике, что улучшает срастание привоя с подвоем.

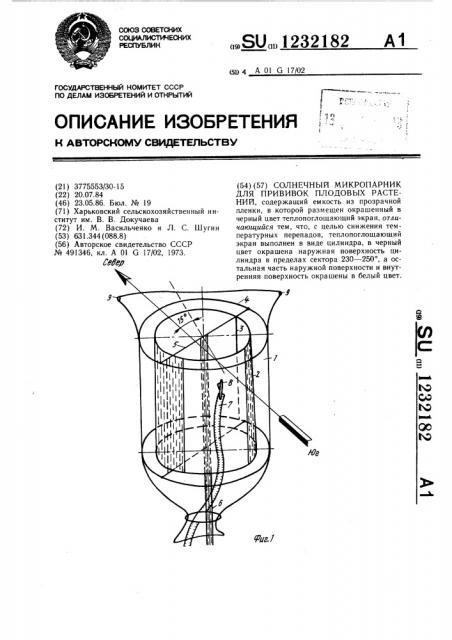

На фиг. 1 изображен микропарник; на фиг. 2 — схема расположения теплопоглощающего экрана относительно сторон горизонта.

Солнечный микропарник содержит емкость 1 из прозрачной пленки, в которой размещен теплопоглощающий экран 2, выполненный в виде цилиндра, который крепится в емкости 1 с помощью каркаса, состоящего из двух вертикальных стержней 3, двух колец 4 и двух горизонтальных стержней 5.

По оси экрана 2 установлена стойка 6, к которой крепится каркас. Стойка представляет собой, например, металлическую трубку диаметром 8 мм, которая втыкается в почву или крепится к дереву. Кольца 4 не допускают сближения оболочки емкости 1 с экраном 2. Внутри экрана 2 размещен подвой 7 с привитым черенком 8. Емкость 1 снабжена отверстиями 9 для газообмена.

Наружная поверхность экрана 2 в пределах сектора 230 — 250 окрашена в черный цвет, а остальная часть наружной поверхности и внутренняя поверхность окрашены в белый цвет.

Устройство работает следующим образом.

В микропарник помещают подвой с привитым привоем и ориентируют его в рабочем положении (фиг. 2) черным сектором на северо-восток под углом 15 к северному направлению относительно вертикальной плоскости, делящей пополам наружную черную и белую поверхности, а ось симметрии белого сектора соответственно будет направлена под углом 15 на юго-запад. Ввиду того, что теплопоглощающий экран 2 имеет форму цилиндра и направление черным сектором на северо-восток, наибольшая площадь, поглощающая солнечное тепло, будет в утренние часы. При секторе экрана, окрашенного в черный цвет в 260 и выше, температура внутри цилиндра в отдельные часы превышает 30 С, что является недопустимым, так как при этом образуется рыхлый каллюс. При секторе 220 и ниже наблюдается недогрев в вечерние и утренние часы.

В табл. 1 приведены сравнительные данные температуры воздуха в предлагаемом и известном микропарниках в зависимости от времени светового дня. Интенсивность нагрева выражается косвенно через изменение проекции экрана на плоскость, перпендикулярную оси светового потока. Оптимальная высота экрана составляет 19 — 21 см при диаметре 16 — 17 см (черная поверхность микропарника в пределах сектора 240 (средняя).

В табл. 2 показаны сравнительные данные приживаемости привитых черенков, из

ЗО которой видно, что в предлагаемом устройстве за счет снижения температурных перепадов улучшается приживаемость привитых черенков.
