Реферат



Устройство для пункции и катетеризации эпидурального пространства, содержащее корпус, пункционную иглу с приводом, систему идентификации эпидурального пространства и катетер, отличающееся тем, что, с целью сокращения времени процедуры, оно снабжено приводом катетера, привод иглы выполнен электромеханическим реверсивным с обратной связью от системы идентификации , которая выполнена в виде трех цилиндров с поршнями, соединенных последовательно , причем поршни двух цилиндров соединены общим щтоком, а пространство цилиндра, сообщающееся через катетер с просветом иглы, заполнено вводимой жидкостью , кроме того, общий щток скреплен с приводом катетера, содержащим два телескопических цилиндра и зажим, исключающий обратный ход катетера. (Л ГчЭ 00 ю ю со сд

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) 4 А 61 В 17/34

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ

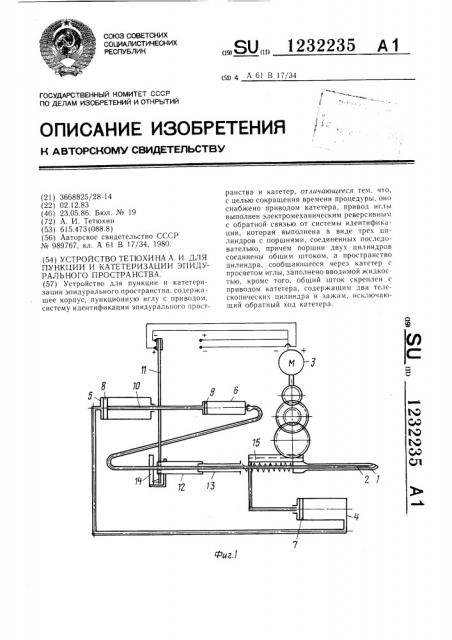

Фиг.1

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3668825/28-14 (22) 02. 12.83 (46) 23.05.86. Бюл. № 19 (72) A. И. Тетюхин (53) 615.473 (088.8) (56) Авторское свидетельство СССР № 989767, кл. А 61 В 17/34, 1980. (54) УСТРОЙСТВО ТЕТЮХИНА A. И. ДЛЯ

ПУНКЦИИ И КАТЕТЕРИЗАЦИ И ЭП ИДУРАЛЪНОГО ПРОСТРАНСТВА. (57) Устройство для пункции и катетеризации эпидурального пространства, содержащее корпус, пункционную иглу с приводом, систему идентификации эпидурального прост„„SU„„1232235 А 1 ранства и катетер, отличающееся тем, что, с целью сокращения времени процедуры, оно снабжено приводом катетера, привод иглы выполнен электромеханическим реверсивным с обратной связью от системы идентификации, которая выполнена в виде трех цилиндров с поршнями, соединенных последовательно, причем поршни двух цилиндров соединены общим штоком, а пространство цилиндра, сообщающееся через катетер с просветом иглы, заполнено вводимой жидкостью, кроме того, общий шток скреплен с приводом катетера, содержащим два телескопических цилиндра и зажим, исключающий обратный ход катетера.

1232235

Со став и тел ь Н. Со лов ье в а

Техред И. Верес Корректор В. Синицкая

Тираж 660 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4(5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Редактор Е. Папп

Заказ 2492)5

Изобретение относится к медицинской технике. а именно к устройствам для введения лекарств в полости тела, и может быть использовано для пункции и катетеризации эпидурального пространства.

Цель изобретения — сокращение времени процедуры.

На фиг. 1 представлена принципиальная схема устройства; на фиг. 2 — то же, в рабочем состоянии.

Устройство содержит корпус (не показан) пункционную иглу 1 с приводом, систему идентификации эпидурального пространства и катетер 2 с приводом. Привод 3 иглы 1 выполнен электромеханическим реверсивным с обратной связью от системы идентификации, которая выполнена в виде трех цилиндров 4 — 6 с поршнями 7 — 9, соединенных последовательно, причем поршни 8 и 9 цилиндров 5 и 6 соединены с общим штоком 10.

Пространство цилиндра 6, сообщающееся через катетер 2 с просветом иглы 1, заполнено вводимой жидкостью. Общий шток 10 скреплен с приводом 11 катетера 2. Привод 11 содержит два телескопических цилиндра 12 и 13 и зажим 14, исключающий обратный ход катетера 2.

Устройство работает следующим образом.

При движении планки 15 привода 3 иглы 1 последняя входит в ткани сначала

2 в зону 16 высокого давления (связки позвоночника) и одновременно с этим поршень 7, связанный с планкой 15, сжимает воздух в цилиндре 4. Давление передается по трубке 17 в цилиндр 5 на поршень 8.

Пока конец пункционной иглы 1 находится в зоне 16 высокого давления, жидкость в цилиндре 6 удерживает поршень 9 в неподвижном состоянии.

При попадании иглы 1 в зону 18 низкого давления (эпидуральное пространство) жидкость из цилиндра 6 по катетеру 2 выдавливается поршнем 9 в эпидуральное пространство.

При перемещении поршня 9 перемещением цилиндра 12 по цилиндру 13 выталкивают катетер 2 из просвета иглы 1 в эпидуральное пространство на длину цилиндров

12 и 13. В конце хода поршня 9 включается реверсивное движение привода 3, с помощью которого удаляют иглу 1 из тканей позвоночника, оставляя катетер 2 в эпидуральном пространстве для проведения длител ьн о и а не стез и и.

Изобретение позволяет сократить время пункции и катетеризации, что расширяет показания к длительной эпидуральной анесте25 зии, и может быть использовано в экстренной анестезиологии, интенсивной терапии и реанимации, в том числе и при поточном м ет оде р а боты.
