Центробежная отливка труб с применением двух струй расплавленного металла

Иллюстрации

Центробежная отливка труб с применением двух струй расплавленного металла (патент 123291)
Центробежная отливка труб с применением двух струй расплавленного металла (патент 123291)
Показать все

Реферат



Же 123291

Класс 31с, 18„, СССР

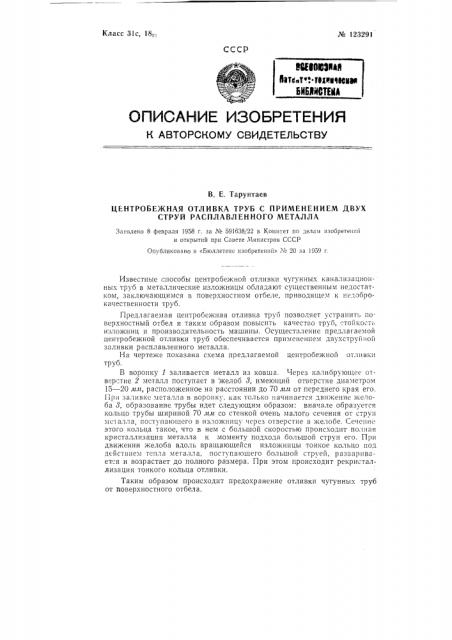

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

В. Е. Тарунтаев

ЦЕНТРОБЕЖНАЯ ОТЛИВКА ТРУБ С ПРИМЕНЕНИЕМ ДВУХ

СТРУЙ РАСПЛАВЛЕННОГО МЕТАЛЛА

Заявлено 8 февраля 1958 г. за No 591638/22 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» М 20 за 1959 г.

Известные способы центробежной отливки чугунных канализационных труб в металлические изложницы обладают существенным недостатком, заключающимся в поверхностном отбеле, приводящем к недоброкачественности труб.

Предлагаемая центробежная отливка труб позволяет устранить поверхностный отбел и таким образом повысить качество труо, -тойкость изложниц и производительность машины. Осуществление предлагаемой центробежной отливки труб обеспечивается применением двухструйной заливки расплавленного металла.

На чертеже показана схема предлагаемой центробежной отливки труб.

В воронку 1 заливается металл из ковша. Через калибрующсс отверстие 2 металл поступает в Желоб 8, имеющий отверстие диаметром

15 — 20 мм, расположенное на расстоянии до 70 мм от переднего края его.

l ipil заливке металла В воронк1г, как только начинается движение желооа 8, образование трубы идет следующим образом: вначале образуется кольцо трубы шириной 70 мм со стенкой очень малого сечения от струи металла, поступающего в изложницу чсрез отверстие в желобе. Сечение этого кольца такое, что в нем с большой скоростью происходит полная кристаллизация металла к моменту подхода большой струи его. При движении желоба вдоль вращающейся изложницы тонкое кольцо под действием тепла металла, поступающего большой струей, разваривает.=я и возрастает до полного размера. При этом происходит рекристаллизация тонкого кольца отливки.

Таким образом происходит предохранение отливки чугунных труб от поверхностного отбела. № )23291

П р едмет и зобр етен ия

Центробфйная атливка труб с применением двух струй расплавленного металла р,т, уча ющая с я тем, что, с целью устранения отбела чугуна 11узтеЬ1 образования первичного тонкого слоя металла и подачи на него второге!Моя; желоб снабжен в нижней части на конце отверстием, расположенным на расстоянии 50 — 70 млг от края.
