Устройство для неразрушающего контроля цилиндрических изделий

Устройство для неразрушающего контроля цилиндрических изделий

Иллюстрации

Показать все

Реферат



Изобретение относится к области неразрушающего контроЛя и может быть использовано при ультразвуковом контроле изделий цилиндрической формы. Целью изобретения является расширение технологических возможностей контроля цилиндрических изделий различных диамбтров путем применения в устройстве Г-образных рычагов, шарнир но соединенных с захватными рычагами . Сдвигая ручки и преодолевая усилие пружины, разводят захватные рычаги, которые за счет соединительных тяг, соединяющих основание с Г- образными рычагами, разводят последние и позволяют обхватить ими контролируемое изделие, которое имеет различньй диаметр. При отпускании ручек под действием пружины контролируемое изделие прочно прижимается роликами к опорным роликам, после чего с помощью ультразвукового преобразователя поворотом устройства вокруг оси контролируемого изделия выполняется ультразвуковой контроль изделия. 2 ил. с (С ел ю оо со о оо СП

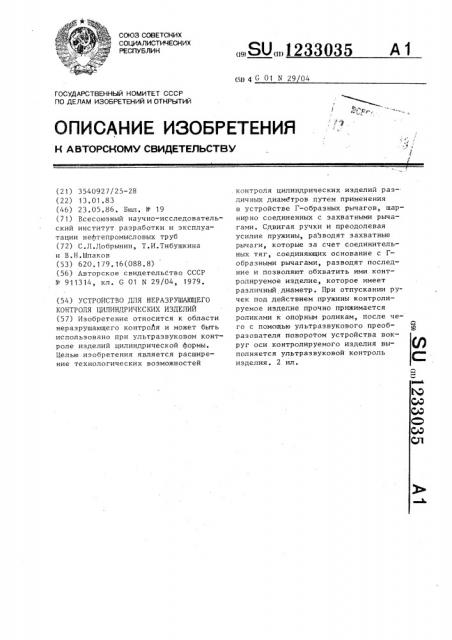

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

„„80„„1233035 (5Н 4 С 01 N 29 04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

,4.ч с

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3540927/25-28 (22) 13.01.83 (46) 23.05.86, Бюл. Ф 19 (71) Всесоюзный научно-исследовательский институт разработки и эксплуатации нефтепромысловых труб (72) С.Л.Добрынин, Т.И.Тибушкина и В.Н.Шпаков (53) 620.119.16(088.8) (56) Авторское свидетельство СССР

9 911314, кл. G 01 N 29/04, 1979. (54) УСТРОЙСТВО ДЛЯ НЕРАЗРУШАЮЩЕГО

КОНТРОЛЯ ЦИЛИНДРИЧЕСКИХ ИЗДЕЛИЙ (57) Изобретение относится к области неразрушающего контроЛя и может быть использовано при ультразвуковом контроле изделий цилиндрической формы, Целью изобретения является расширение технологических возможностей контроля цилиндрических изделий различных диаметров путем применения в устройстве Г-образных рычагов, шарнирно соединенных с захватными рычагами. Сдвигая ручки и преодолевая усилие пружины, разводят захватные рычаги, которые за счет соединительных тяг, соединяющих основание с Гобразными рычагами, разводят последние и позволяют обхватить ими контролируемое изделие, которое имеет различный диаметр. При отпускании ручек под действием пружины контролируемое изделие прочно прижимается роликами к опорным роликам, после чего с помощью ультразвукового преобразователя поворотом устройства вокруг оси контролируемого изделия выполняется ультразвуковой контроль

С:: изделия, 2 ил.

1233035 диаметров.

Я! (",Обре r:Tни"- относится к неразру-па:.цщаму контролю и может быть исполь=з пмцп iipH ультразвуковом контроле и ц!опий IEEглинГц ичс скОЙ Аормы, 1(елью и=,с бретения является расшипе ие техналогическ:<х Bозможностеи ксилит!»апя цилиндрических изделии ра=-;— личных диаметров путем применения в устройс.тве 1 --образных рычагов, шар-. нцрцо соеднценных с захватными рычагамп, 11а сЪиг„ 1 показано устройство для неразрушающего контроля цилиндрических иэделий, общий вид; на фиг. 2 тО же для разных диаметрОв контроли русмых изделий, Устройство для неразрушающего контроля цилиндрических изделий содержит Основание I с роликами 2, шарнирна соединенные с ним подпружиненные захватные рычаги 3, опорные рычаги 4, установленные на основании

;JTE,rpa:JayT,овай преобразователь 5, соединенные шарнирно с захватными рычагами " Г-образные рычаги 6, каждый из которых состоит из жестко соединенных между собой под углом 140 .,а

160 малых плеч 7 и больших плеч 8, соединительные тяги 9, внутренняя поверхность . 0 основания 1 выполнена палуцилиндрической, опорные ролики установлены на концах больших плеч

8 Г-образных рычагов 6, соотношение малых плеч 7 и аольших плеч 8 равно 1:3.

1(роме тога, устройство для неразрушающего ультразвукового контроля цилиндрических изделий соде;эжит централ- Ebé шарнир 1 (, соединяющий с основанием захватные рьгчаги 3, г.:ружину 12, установленную между захват iiiми рычагами 3, и ручки 13, жестко прикрег ленные к захватным рычагам 3, Позицией 14 обозначено контрслируемае иэделие.

Устройства для нераэрушающегс

Iil»»троля цилиндрических изделий работает следующим образом. ! (еред началам контроля, сдвиг;-:.я между собой ру-чки 13, разводят захва.гные рычаги 3, прикрепленные цент-ральным шарниром 11 к основанию 1.

При этом пружина 12 растягивается, а Г-образные рычаги 6 за счет их шарнирнога соединения с соединительными тягами 9 и с захватными рычагами

3 расходятся между собой. После этого вводят контролируем<»е изделие 14 внутрь цолуцилиндрической поверхнасти 10 основания 1 до соприкосновения контрол яруемого изделий 14 с роликами 2. После этого ослабляют усилие ца ручки 13, пружина 12 сжимается и сводит ежду собой Г-Образные рычаги

6 до соприкосновения опорных роликов с контролируемым иэделием 14. За сче-. того, -1то соотношение малых плеч

i .< большим плечам 8 Г-образных ры(О нагов 6 равно !:3, и угол между ними а равен 140-160, за счет равенства между собой соединииельных тяг 9 и малых пл:еч 7, а также за счет выпол.нения внутренней поверхности 1(0 осНо (5 вания I в виде полуцилиндра, достиГается возможность контроля цилиндрических издедий 14 разных диПосле соприкосновения опорных роликов 4 с контролируемым изделием

14 ручки 13 отпускают, и устройство для неразрушающего контроля цилинд— рических изделий остается прочна эакреплецным на контролируемом иэделии

14. Затем вручную производят поворот устройства относительно контролируемого изделия I4 и с помощью ультразвукс>ваго преобразователя 5 эсуществ" ляют контроль цилиндрического изде-" лия 14. с»ормулаиз обретения

Ус.тройство для неразрушающего

KOHTPOJIH EIHJIHI-TET,(»H EOKFEIE. H JEeJIHFI, CO держащее основание с роликами, шарнирна с аединенные с ним подпружиненные захватные рычаги, опорные роли40 ки и устанавленныи на основании устргзвуковай преобразователь, о т и ч а ю щ е е с я тем, что, с цельк расширения технологических возможнсстей контроля, GFTo снабжена Гобразными рычагами, каждый из которых

4 > состсит из малого и большого плеч, жестко соединенных между собой под углоь.. 140-160, и соединительными тягами, равными по длине малым плечам,"-образных рычагов, при этом .J(1

à — образные рычаги шарнирно соединены с захватйыми рычагами, каждая соединительная тяга шарнирно соединена одним своим концом с основанием, а другим концом — Г-образным рычагам в месте riåðeñå÷åFTèÿ геометрических осей большогo и малого плеч, вну-тренняя поверхнас r», основания выполнена полуцилиндрической, опорные ролики

1233()35 4 лых и больших плеч à — образных рычагов равно 1:3. установлены на концах больших плеч
