Ультразвуковой дефектоскоп

Ультразвуковой дефектоскоп

Иллюстрации

Показать все

Реферат



Изобретение относится к неразрушающеку контролю и может быть использовано в ультразвуковых приборах и установках контроля. Цель изобретения - повьшение надежности и производительности контроля за счет повышения чувствительности и помехозащищенности дефектоскопа. При контроле генератор зондирующих импульсов возбуждает преобразователь, установленный на контролируемом изделии, который принимает отраженные донные сигналы После усиления и детектирования сигналы поступают на входы компаратора и первого ключа. С выхода компаратора прямоугольньй импульс поступает на ждущий мультивибратор с повторным запуском и на управляющий вход первого ключа и далее на пиковый детектор. Огибающая донных импульсов поступает на аттенюатор, которьй поддерживает амплитуду донных импульсов, не связанных с дефектами, на заданном уровне. При уменьшении амплитуды донных импульсов в связи с отражением от дефекта первый ключ закрывается, ждущий мультивибратор устанавливается в нулевое состояние, а с его инверсного выхода сигнал поступает в блок индикации, который сигнализирует о наличии дефекта. При нахождении преобразователя в зоне дефекта коэффициент усиления усилителя остается неизменным, а регулирование коэффип;иента происходит только на участках изделия без дефекта. Как только амплитуда донных импульсов превьшает значение опорного напряжения дефектоскоп переходит в исходное состояние. Сигнализация о наличии дефекта обеспечивается выбором постоянной времени ждущего мультивибратора с повторным запуском такой, чтобы на его вход поступило подряд три импульса о дефекте, что повышает помехозащищенность , т.к. исключает срабатывание сигнализации при случайном пропадании одного или двух донных импульсов из-за воздействия помех. 1 ил. Ю СО 00

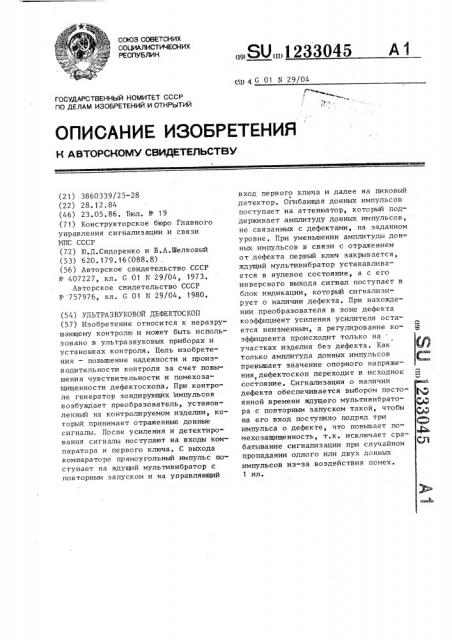

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

„„SU „„1233045 (5р 4 G 01 N 29/04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЭОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3860339/25-28 (22) 28. 12. 84 (46) 23.05.86, Вюл. № 19 (71) Конструкторское бюро Главного управления сигнализации и связи

MIIC СССР (72) Ю.Д.Сидоренко и В.А.Шелковый (53) 620. 179. 16 (088. 8), (56) Авторское свидетельство СССР

¹- 407227, кл. С 01 N 29/04, 1973.

Авторское свидетельство СССР

¹ 757976, кл. G 01 N 29/04, 1980. (54) УЛЬТРАЗВУКОВОЙ ДЕФЕКТОСКОП (57) Изобретение относится к неразрушающему контролю и может быть использовано в ультразвуковых приборах и установках контроля. Цель изобретения — повышение надежности и производительности контроля за счет повышения чувствительности и помехозащищенности дефектоскопа. При контроле генератор зондирующих импульсов возбуждает преобразователь, установленный на контролируемом изделии, который принимает отраженные донные сигналы. После усиления и детектирования сигналы поступают на входы компаратора и первого ключа. С выхода компаратора прямоугольный импульс поступает на ждущий мультивибратор с повторным запуском и на управляющий вход первого ключа и далее на пиковый детектор. Огибающая донных импульсов поступает на аттенюатор, который поддерживает амплитуду донных импульсов, не связанных с дефектами, на заданном уровне. При уменьшении амплитуды дон-. ных импульсов в связи с отражением от дефекта первый ключ закрывается, ждущий мультивибратор устанавливается в нулевое состояние, а с его инверсного выхода сигнал поступает в блок индикации, который сигнализирует о наличии дефекта. При нахождении преобразователя в зоне дефекта коэффициент усиления усилителя остается неизменным, а регулирование ко- 3 эффициента происходит только на участках изделия без дефекта. Как только амплитуда донных импульсов превышает значение опорного напряжения дефектоскоп переходит в исходное ! состояние. Сигнализация о наличии ею дефекта обеспечивается выбором постоянной времени ждущего мультивибратора с повторным запуском такой, чтобы на его вход поступило подряд три импульса о дефекте, что повышает помехозащищенность, т.к. исключает срабатывание сигнализации при случайном пропадании одного или двух донных импульсов из-за воздействия помех.

1 ил.

1233045 времени ждущего мультивибратора 12 с повторным запуском, последний установится в нулевое состояние. При этом на его втором инверсном выходе появляется сигнал, псступающий в блок

13 индикации, который подает звуковой сигнал, свидетельствующий о наличии дефекта. Одновременно на перВоМ выходе ждущего мультивибратора

12 с повторным запуском исчезает 1р единичный сигнал, при этом второй ключ 9 размыкается, первьгй вход пикового детектора 8, таким образом, отсоединяется от земли, и его конденсатор запоминаетп напряжение, до которого он был заряжен. Во время нахождения преобразователя 3 в зоне дефекта, в связи с переходом конденсатора пикового детектора в режим хранения, уменьшения амплитуды сигнала на пиковом детекторе не происходит, и коэффициент усиления первого усилителя 4 остается неизменным и равным его значению в момент вхождения преобразователя 3 в зону дефекта. 25

Таким образом, регулирование коэффициента усиления первого усилителя 4 происходит только на участках рельса. не имеющих дефектов.

В этом состоянии схема будет находиться до тех пор, пока амплитуда донных импульсов будет оставаться меньше опорного напряжения на третьем входе компаратора б. Как только амплитуда донных импульсов превысит

35 значение опорного напряжения, на выходе компаратора 6 снова появятся прямоугольггые импульсы, и схема перейдет в исходное состояние.

Постоянную времени ждущего мультивибратора 12 с повторным запуском выбирают такой, чтобы импульсы, генерируемые им, имели длительность, равную 7=3t, где t — период следования зондирующих импульсов. При этом си гнали зация о наличии дефек тон появится лип.ь в том случае, если на вход ждущего мультивибратора 12 с повторным запуском не поступят подряд 3 имггульса. Это также повышает помехозащищенность, так как исключает срабатывание сигнализации при случайном пропадании одного или двух донльгх импульсов из — за воздействия помех.Ф о р и у л а и з о 6 р е т е н и я

Ультразвуковой дефектоскоп, со— держаший последовательно электроакустически соединенные синхронизатор, генератор зондирующих импульсов, преобразователи, первый усилитель, детектор, компаратор и блок индикации, о т л и ч а ю щ и = с я тем, что, с целью повышения надежности и производительности контроля, OH снабжен последовательно соединенными пиковым детектором и вторым усилителем, выходом подключенным к второму входу первого усилителя, аттенюатором, входом подключенным к выходу пиковог го детектора, а выходом — к второму входу компаратора, последовательно соединенными ждушим мультивибратором с повторным запуском, входом подключенным к выходу компаратора, и вторым ключом, вторым входом подключенным к второму выходу пикового детектора, а выходом — к общей шине дефектоскопа, второй выход ждущего мультивибратора подключен к входу блока индикации, третий вход компаратора подключен к второму выходу синхронизатора.
