Многоканальное устройство для временного разделения импульсных сигналов

Многоканальное устройство для временного разделения импульсных сигналов

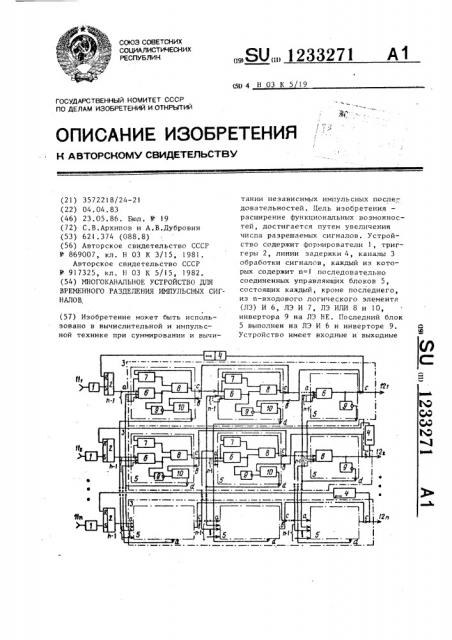

Иллюстрации

Показать все

Реферат



Изобретение может быть использовано в вычислительной и импульсной технике при суммировании и вычитании независимых импульсных после.г довательностей. Цель изобретения - расширение функциональных возможностей , достигается путем увеличения числа разрешаемых сигналов. Устройство содержит формирователи 1, триггеры 2, линии задержки 4, каналы 3 обработки сигналов, каждый из которых содержит последовательно соединенных управляю1Щ1х блоков 5, состоящих каждый, кроме последнего, из п-входового логического элемента (ЛЭ) И 6, ЛЭ И 7, ЛЭ ИЛИ 8 и 10, инвертора 9 на ЛЭ НЕ. Последний блок 5 выполнен на ЛЭ И 6 и инверторе 9. Устройство имеет входные и выходные с: (Л ю оо ОО to .IITUJ.. J

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

А1

„„SU„„1233271 (50 4 Н 03 К 5 19

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ASTOPCKOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3572218/24-21 (22) 04.04,83 (46) 23.05.86. Бюл. И - !9 (72) С.В.Архипов и А.В.Дубровин (53) 621.374 (088,8) (56) Авторское свидетельство СССР

У 869007, кл. Н 03 К 3/15, 1981.

Авторское свидетельство СССР

У 917325, кл. Н 03 К 5/15, 1982. (54) ?!НОГОКАНАЛЬНОЕ УСТРОЙСТВО ДЛЯ

ВРЕМЕННОГО РАЗДЕЛЕНИЯ И?!ПУЛЬСНЬ!Х СИГНАЛОВ, (57) Изобретение может быть использовано в вычислительной и импульсной технике при суммировании и вычитанин независимых импульсных после-, довательностей. Цель изобретения расширение функциональных возможностей, достигается путем увеличения числа разрешаемых сигналов. Устройство содержит формирователи 1, триггеры 2, линии задержки 4, каналы 3 обработки сигналов, каждый из которых содержит и=! последовательно соединенных управляющих блоков 5, состоящих кажпЬ й, кроме последнего, из п-входового логического элемента (ЛЭ) И 6, ЛЭ И 7, ЛЭ ИЛИ 8 и 10, инвертора 9 на ЛЭ НЕ. Последний блок

5 выполнен на ЛЭ И 6 и инверторе 9.

Устройство имеет входные и выходные!

233271 шины !! и 12 соответственно. Импупьсы, поступающие на шины !1 в произвольные моменты времени, вызывают последовательное появление импульсов длительностью ь на соответствующих

Изобретение отйосится к импульсной технике и может быть использовано в вычислительной технике при суммировании и вычитании независимых последовательностей.

Цель изобретения =- расширение функциональных возможностей за счет увеличения числа разрешаемых сигналов.

На чертеже представлена блок-схе1О ма многоканального устройства для временного разделения импульсных сигналов.

Устройство содержит формирователи 1, входы которых являются входами устройства, а выходы подключены к S входам триггеров 2, выходами соединенных с первыми входами каналов обработки сигналов З,линии

4 задержки. Каждый кацал 3 содержит

20 п-l последовательно соединенных управляющих блоков 5, каждый из которых,,кроме последнего, состоит из и-входового элемента И 6 первый

У

25 вход которого соединен с одним из входов двухвходового элемента И 7,, другой вход которого подключен к выходу элемента ИЛИ В, являющемся первым выходом с управляющего блока 5, ЗО один из входов которого подключен к выходу элемента И 7, а другой — к выходу многовходового элемента И 6 и через инвертор 9 — к одному из входов двухвходового элемента ИЛИ

10, другой вход которого является вторым входом Б управляющего блока

5, выход элемента ИЛИ 10 является вторым выходом д управляющего блока

5, остальные n — 1 входы управляющего блока 5 являются его межканаль- 4О ными входами. Последний управляющий блок 5 состоит из и-входового элемен та 16, выход которого является Bblшинах 12. Максимально допустимая частота импульсов на шинах 11 и-канального устройства равна (n" ) где п — число входных сигналов, 1 з.п, ф-лы, 1 ил, ходом канала 3, соединенным одновременно через линию 4 задержки с входом триггера 2, а также со входом кнвертора 9, выход которого является вторым выходом d последнего управляющего блока в канале.

Все вторые выходы d управляющих блоков 5 в каждом канале 3 подключены к п-l межканальным входам соответствующих управляющих блоков 5 остальных каналов 3, а первый выход с управлякщих блоков 5 в каждом канапе 3 соединен с входом в предыдущего блока 5 в канале 3. Кроме того, устройство содержит входные 11 и выходные 12 шины.

Устройство работает следующим образомм.

В отсутствие импульса на входных шинах устройства на выходах тригге- ров 2 установится потенциал "0", элементы И 6 и 7 первых блоков S в каж- ° дом канале 3 оказываются закрытыми по первому входу а, поэтому на выходе с этих блоков 5 устанавливается потенциал "0", а на втором выходе

d — потенциал "1", Таким образом, элементы 6 всех первых блоков 5 в каналах окажутся открытыми по всем и-1 входам, кроме первого a.. .Импульс на входе какого-либо канала 3 формируется по длительности формирователем 1 до величины, достаточной для переключения триггера 2 и устанавливает этот триггер в состояние

fl I lt при этом открывается элемент

И 6 первого в канале 3 блока 5, его второй выход d принимает значение в,я и и закрывает п о одному из n I в х одов э.пемен та И 6 первых блоков

5 всех других каналов 3 . Кроме того, потенциал 1 " с выхода элемента ИЛИ

8 открывает элемент И 7 блока 5 и

l 23327 таким образом состояние "1" выхода с блока 5 оказывается заблокированным относительно состояния всех входоВ, кроме основного а, элемента

И 6 блока 5.

Потенциал "1" с первого выхода с первого в. канале 3 блока 5 аналогичным образом передается на следующий в канале блок 5 и т.д., при этом состояние "1" выхода с блоков 5 пере- !0 дается на второй вход о блока 5 и на выход d через элемент ИЛИ 10, предыдущего в канале блока 5, что приводит к разблокировке состояния

"О", всех других блоков 5 с тем же порядковым номером в канале 3, что и предыдущий.

Таким образом, если последний пришедший на шины 11 устройства импульс достиг выхода какого †ли бло- 20 ка 5, то во всех каналах 3 блоки 5 с меньшим, чем у этого, порядковыми номерами окажутся открытыми па всем и-1 входам элемента И 6, кроме первого входа. Потенциал "1", появив- 25 шись на выходе последнего в канале блока 5, подается на линию 4 задержки и через время Г сбрасывает триггер 2 своего канала 3 в состояние

"О", на шине 12 канала 3 при этом З0 формируется импульс длительностью ь

Если до окончания импульса на выходе какого-либо канала 3 на вход другого канала 3 в свою очередь приходит импульс, та потенциал да- 35 ходит только да выхода предпоследнего блока 5 этого канала 3, а дальнейшее его прохождение блокируется закрытым элементом И 6 следующего блока 5 этого канала 3. Импульс, 40 появившийся затем на входе третьего канала, доходит только до выхода третьего ат конца блока 5 и т.д. После окончания импульса па шине 12 канала

3 разблокируется элемент И 6 послед- 45 них блоков 5 в остальных каналах 3, и потенциал "1" выходов всех других блоков 5 передаются на следующие в каналах 3 блоки 5. В случае, если импульсы появятся одновременно на двух и более шинах 11 устройства, откроется только один из первых в каналах 3 блоков 5,. так как более чем один блок 5 с одним порядковым номером в каналах 3 не может быть ат-55 крыт из-за взаимной блокировки по межканальным входам блоков 5 с одинаковыми номерами. Далее, па мере распро странения сигнала, откроется один из вторых в каналах 3 блоков 5 и т,д.

Таким образом, импульсы, поступающие на шины 11 устройства в произвольные моменты времени, вызовут последовательное появление импульсов длительностью о на соответствующих шинах 12 устройства.

Максимально допустимая частота импульсов на шинах 11 и-канального устройства при этом равна (nс) где п — число входных сигналов.

Формула из обре т ения

1. Многоканальное устройство для временного разделения импульсных сигналов, содержащее п-формирователей, входы которых подключены к входным шинам устройства, а выходы — к S-входам триггеров, выходы которых соединены с первыми входами каналов обра-.. ботки сигналов, о т л и ч а ю щ е е с я тем, чта, с целью расширения функциональных вазможностей за счет увеличения числа разрешаемых сигналов, в него введены линии задержки, а каждый из п каналов обработки сигналов содержит п-1 последовательно соединенных управляющих блоков, при этом в каждом канале обработки сигналов выход каждого последующего управляющего блока соединен с вторым входам предыдущего, а выход последнего п-1 управляющего блока в каждом канале обработки сигнала через соответствующую линию задержки соединен с R-входом триггера своего канала обработки сигнала, при этом вторые выходы всех управляющих блоков в каждом канале обработки сигналов подключены к п-1 межканальным входам соответствующих управляющих блоков остальных п-1 каналов обработки сигналов.

2. Устройство по п.1, о т л и ч а ю щ е е с я .тем, что управляющие блоки каждого канала обработки сигналов, кроме последнего, содержат и-вхадавой элемент И, двухвходовой элемент И, первый и второй элементы HJIH и инвертар, причем первый вход и-входового элемента И соедипен с одним из входов двухвходаваго элемента И, другой вход которого подключен к выходу первого элемен1233271

Составитель О.Ханджян

Редактор А.Сабо Техред М.Ходанич Корректор А.Обручар

Заказ 2781/56 Тираж 816 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 та ИЛИ, являющемуся первым выходом управляющего блока, один из входов которого подключен к выходу двухвходового элемента И, а другой вход подключен к выходу и-входового элемента И и через инвертор к одному из входов второго элемента ИЛИ, другой вход которого является вторым входом управляющего блока, выход второго элемента ИЛИ является вторым выходом управляющего блока, остальные и-1 входов управляющего блока являются его межканальными входами, 5 а последний управляющий блок содержит и-входовый элемент И, выход которого является выходом канала обработки сигналов и соединен с входом инвертора, выход которого является

1О вторым выходом последнего управляющего блока.
