Устройство для установки радиодеталей на печатные платы

Устройство для установки радиодеталей на печатные платы

Иллюстрации

Показать все

Реферат



Изобретение касается изготовления блоков радиоаппаратуры и позволяет повысить удобства при обслуживаНИИ . При включении элекромагнита 10 плита 5 намагничивается и притягивает шайбы 12, укрепленные на световодах (С) 7 до соприкосновения последних с поверхностью печатной платы (ПП) 3. При включении электромагнита II намагничивается панель 8. Выводы радиодеталей вводятся в освещенные монтажные отверстия .Ш1 3 и, упираясь в торцы С 7, опускают их до соприкосновения шайб 12 с плоскостью панели 8, где они залипают и удерживагот G 7 в нижнем положении. По окончанки установку радиодеталей на ПП 3 пластина;14, двигаясь в горизонтальной плоскости, обрезает выводы . . п ю 1 ,18 ,19 т с о :АЭ Э :о ю 20

СОЮЗ СООЕТСНИХ

СоаМЛИСТИЧЕСНИХ

РЕСПУ БЛИН

А1

09) (И! (50 4 Н 05 К 13 04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H А ВТОРСНОМ,Ф СВИДЕТЕЛЬС ГВУ,1 г

„В

20 Z2 Л 7 9 о 5 72 72 .О 11

Фиг./

ГОСУДАРСТВЕННЫЙ НОНИТЕТ СССР

fM ДЕЛАН ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3649264/24-21 (22) 05 ° 10.83 (46) 23.05.86. Бюл. 11 19 (72) И.В.Чуйков, А.А.Кошелев, В.И.Олешко и Л.С.Филатов (53) 621.3.049.78(088.8) (56) Заявка ФРГ Р 2258701 кл. Н 05 К 13/04, 1978.

Заявка ФРГ Ó 2256592, кл. Н 03 К 13/02, 1876. (54) УСТРОЙСТВО ДЛЯ УСТАНОВКИ РАДИОДЕТАЛЕЙ НА ПЕЧАТНЫЕ KlATbl (57) Изобретение касается изготовления блоков радиоаппаратуры и позволяет повысить удобства при обслухивании. При включении элек ромагннта 10 плита 5 намагничивается и притягивает шайбы 12, укрепленные на световодах (С) 7 до соприкосновения последних с поверхностью печатной платы (ПП) 3. При включении электромагнита II намагничивается панель 8. Выводы радиодеталей вводятся в освещенные монтажные отверстия ПП 3 и, упираясь в торцы С 7, опускают их до соприкосновения шайб 12 с плоскостью панели 8, где они залипают и удерживают С 7 в нюкнем положении. По окончании установки радиодеталей на ПП

3 пластина:14, двигаясь в горизонтальной плоскости, обрезает выводы .. Я

1233310 радиодеталей а пластина 13, дкига) материала и устяновкя С ясь в сторону, противоположную плас" ностью перемещения вдоль тине 14, изгибает их. Наличие злект- плиты 5 способствуют ромагнитоя, выполнение плиты 5, па- поставленной цели . 1 нели 8 и шайб 12 иэ магнитомягкого б ил.

7 с воямомотверстий достижению э.п. ф-лы, Изобретение относится к изготонле .нию блоков радиоаппаратуры, в частности к устройствам для установки радиодеталей на печатные платы.

Цель изобретения — повышение удобства при обслуживании.

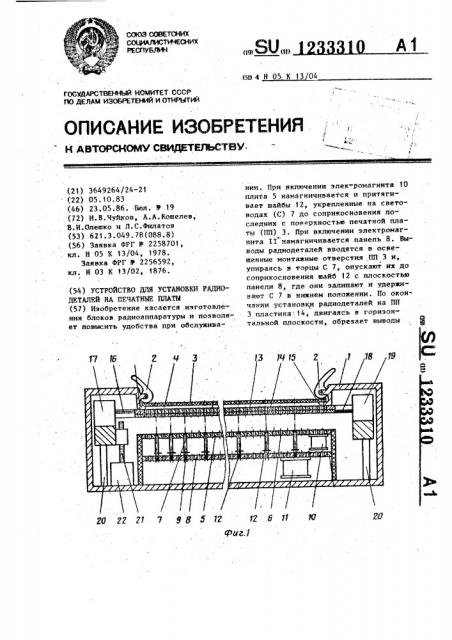

На фиг. 1 показано устройство, общий вид; на фиг ° 2 - то же, исходное положение; на фиг. 3 — положение световодов блока индикации места ус1Î танонки радиодеталей но время индикации места установки радиодеталей; на фиг. 4 „- окончание установки радиодеталей на печатную плату; на 15 фиг. 5 — подрезка выводов радиодеталей; на фиг. 6 — подгибка выводов радиодеталей. с Р<><»< для устанонки радиодеталей на печатную плату состоит из корпуса 1, на лицевой панели которого располагается держатель 2 печатных плат 3, расположенных над монтажным окном 4. Под держателем 2 печатных плат установлен блок индикации места установки радиодеталей, содержащий плиту 5, в отверстиях

6 которой установлены с воэможностью перемещения вдоль осей отверстий световоды 7, под плитой 5 " панель

8 с источниками 9 света. Плита 5 и 30 панель 8 блока индикации места установки радиодеталей выполнены из магнитомягкогс материала. Блок индика11ии места установки радиодеталей снабжен электромагнитами 1О и 1 для щ намагничивания соответственно плиты

5 и панели 8. Снетоводи 7 выполнены в виде жестких стержней и снабжены неподвижно закрепленными на них со стороны исТочников 9 света шайбами

12 из магнитомягкого материала. Ко" личество источников 9 света соответствует количеству световодов 7, ис точники 9 света установлены в отверстиях панели 8 напротив соответствую- g$ щих световодов 7.

Устройство снабжено механизмом обрезки и подги9ки нынодон с режущими элементами н виде пластин 13 и 14 с отверстиями, размещенными между ,цержателем 2 печатных плат и плитой

5 блока индикации места установки ра,циодеталей. Пластина 13 механизма обрезки и подгибки выводов расположена на расстоянии от нижней плоскости печатной платы 3, обусловленном выступом 15 корпуса 1,равном

1, 1 d „„,,, где d „, — среднеарифметический диаметр нынодов ЭРЭ, устанавливаемых на данную плату. Пластина 13 соединена тягой 16 с механизмом 17 перемещения, а пластина 14 тягой 18 с механизмом 19 перемещения.

Пластины 13 и 14, тяги 16 и 18, механизмы 17 и 19 перемещения объединены н блок., который перемещается по нертикальным направляющим 20 посредстнсм тяги 21, связанной с механизмом 22 перемещения, от плоскости, ограниченной нижней поверхностью выступа 15 до плоскости, ограниченной верхней плоскостью плиты 5 блока индикации места установки радио,цетелей. Отверстия пластин 13 и 14 механизма обрезки и подгибки BblBo ,цон, отверстия 6 плиты 5 и источники

9 снета панели блока индикации места установки радиодеталей расположены в узлах координатной сетки. Шаг коор,цинатной сетки может быть выполнен равным 1,25 мм.

Управление работой устройства может осуществляться по программе при помощи блока управления (не показан}.

Для подготовки устройства к работе н соответствии с отверстиями печатной платы 3 в отверстиях 6 плиты

5 устанавливаются снетоноды 7, а н соответствующих отверстиях панели 8 располагаются источники 9 света. Соединение источников 9 света с блоком управления осуществляеТся в соотнетствии с технологической последовательностью установки радиодеталей 23

Устройство работает следующим образом.

Перед началом работы оператор устанавливает печатную плату 3 в держатель 2 печатных плат, который ориентирует плату 3 таким образом, что все монтажные отверстия платы совпадают с отверстиями в пластинах 13 и 14 механизма обрезки и подгибки выводов, в которых расположены соответствующие световоды 7 блока индикации места установки радиодеталей,. что достигается предварительной ори-. ентацией держателя 2 печатных плат относительно корпуса 1. По сигналу блока управления механизм 22 перемещения опускает пластины !3 и 14 механизма обрезки и подгибки выводов до соприкосновения нижней плоскости пластины 14 с верхней плоскостью .плиты 5 блока. индикации места установки радиодеталей, причем отверстия в пластинах 13 и 14 и плите 5 дол хны совпадать, что достигается путем предварительной регулировки положе.ния блока индикации места установки радиодеталей в корпусе 1, причем регулировка выполняется один раз для плат типоразмера. Следующий сигнал блока управления включает электромагнит !О, в результате чего плита 5 намагничивается. Под действием сил магнитного поля к нижней плоскости плиты 5 притягиваются шайбы

12, укрепленные на световодах 7, в результате чего последние проходят через отверстия 6 плиты 5 и отверстия пластин 13 и 14 механизма обрезки и подгибки выводов, соосные монтажиьпд отверстиям в печатной плате

3, до контакта с нижней плоскостью печатной платы 3. Очередной сигнал блока управления включает механизм

22 перемещения, который поднимает пластины 13 и 14 механизма обрезки и подгибки выводов до соприкосновения с плоскостью выступа 15. Устройство готово к работе.

По командам блока управления включаются источники 9 света, соответст1 воюющие первому технологическому шагу, и через снетоводы 7 индицируют в отверстиях печатной платы 3 место усе . тановки радиодеталей. 23. Одновременно с этим включается также и элект ромагиит 11, в результате чего па). ч 1л пель 8 намагничивается, приобретая собственное магнитное поле, причем начиная с данного момента и до окончания цикла сборки электромагниты

10 и 11 остаются постоянно включенными.

Оператор вводит в освещенные монтажные отверстия печатной платы 3 выводы радиодеталей 23. Выводы радиодеталей 23, упираясь в тор-!

О цы снетоводов 7, опускают их до соприкосновения шайб 12 с плоскость!о панели 8. Под действием сил магнитного поля панели 8 шайбы 12 залипают на поверхности панели 8 и удержива-!. ют световоды 7 в нижнем положении.

При следующем технологическом шаге высвечивается аналогичным образом другая группа источников света, и после введения выводов радиоэле"

20 мента н отверстия печатной платы очередная группа снетоводов 7 опускается вниз под действием осевого усилия, сообщаемого выводами радиоэлементов. Указанный цикл повторя25. ется до окончания сборки печатной платы 3., По окончании сборки все световоды 7 должны контактировать шайбами 12 с верхней плоскостью панели 8.

3р По окончании установки радиодеталей на печатную плату 3 включает.ся механизм 19 перемещения пластины .

14 механизма обрезки и подгибки, is результате чего выводы радиодеталей

23 обрезаются.

Следующий сигнал управляющего устройства адресуется механизму 17 перемещения пластины 13, в результате движения которой оставшаяся часть

4 выводов радиодеталей 23 подгибается под печатной платой.

По окончании установки радиодеталей на печатную плату при помощи механизмов 19 и 17 перемещения пластины 13 и 14 механизма обрезки и подгибки выводов возвращаются в исходное положение, а электромагниты

1О и 11 выключаются.

Печатная плата 3 с устанонленными. радиодеталями .освобождается из держателя 2 печатных плат, а на ее место устанавливается очередная плата, цикл работы повторяется сначала.

Формула и э о б р е т е н и я !. Устройство для установки радиодеталей на печатные платы, содержащее держатель печатных плат и установленный под ним блок индикации места установки радиодеталей с плитой, в отверстиях которой размещены световоды, под которой установлена панель с источником света, о т л н-.

5 ч а ю щ е е с я тем, что, с целью повышения удобства .при обслуживании, блок индикации места установки. радиодеталей снабжен электромагнитами для намагничивания цлиты и панели, а световоды выполнены в виде жестких стержней и снабжены неподвижно эакрвпленными иа них шайбами иэ магиитомягкого материала, при этом плита и панель выполнены из магнитомягко го материала, а световоды установлены с возможностью перемещения вдоль отверстий плиты.

2 . Устройство Во п . 1, o T JI u ч а ю щ е е с я тем, что оно снабже- но механизмом обрезки и подгибки выводов с режущими элементами в виде пластин с отверстиями, размещенными ме;кду держателем печатных плат н плитой блока индикации места установки радиодеталей, при этом отверстия. плиты, источники света панели блока индикации места установки радиодеталей и отверстия пластин механизма обрезки и подгибки выводов расположены в узлах координатной сетки .
