Реферат



Класс 42i, 9>о

¹ !23332

СССР

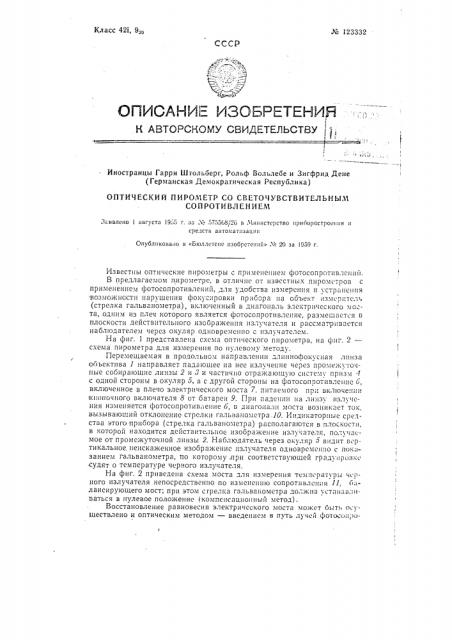

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Иностранцы Гарри Штольберг, Рольф Вольлебе и Зигфрид Дене (Германская Демократическая Республика) ОПТИЧЕСКИЙ ПИРОЧЕТР СО СВЕТОЧУВСТВИТЕЛЬНЫМ

СОП РОТИВЛ ЕН ИEM

31,ивлево августа !955 ". за № 5755Ь8/2о в Министерство приборостроения и средств автоматизации

Опубликова го в «Бюллетене изобретений» ¹ 20 за 1959 г.

Известны оптические пирометры с применением фотосопротивлсгп1й.

В предлагаемом пирометре, в отличие от известных пирометров с применением фотосопротивлений, для удобства измерения и устранения возможности нарушения фокус:.!роВ!Н прибора на объект !!змернтсл1 (стрелка галbванoх!eтрa), ВИ110ченный В диагональ электрического iiocта, одним из плеч которого является фотосопротивлсние, размещается в плоскости действительного изображе1шя излучателя и рассмагривастся наблюдателем через окуляр одновременно с излучателем.

На фиг. представлена схема опти !еского гшрометра, на фиг. 2— схема пирометра для измерения по нулевому методу.

Перемещаемая в продольном направлении длиннофОкусная .1инза обьектива 1 направляет падающее на нес излучение через промежуточные собира1ощие «IHнзы 2 H cr H части ilio отража1О1ц Io cHcTcxlb призм 1 с одной стороны в окуляр о, и с другой стороны на фотосопротив1ciiHc С, включенное в плечо электрического моста 7, питаемого при включеш!и кн!Н1оч11ого включателя 8 от батареи 9. При падении на линзу излучения изметlяется фотосопротивление 6, в диагонали моста 803IIHKает ток, вызывающий отклонение стрслки гальваномстра 10. Индикаторные средства этого прибора (стрелка гальванометра) располагаются в плоскости, в которой находится действительное изображение излучателя, по..учасмое от промежуточной линзы 2. Наблюдатель через окуляр б видит вертикальное неискаженное изображение излучателя одновремс1шо с пок;1занием гальванометра, !IO которому,при соответствующей градунровкс судят о температуре черного излучателя.

На фиг. 2 приведена схема моста для измерения темпсрат1 ры icpного излучателя непосредственно по изх!енс11ию сопротивлсн;!s! 11, б лансирующего мост; при этом crpe1I;a гал1>ванoметpа до.-.жна устанавливаться в нулевое положение (компенсационны1! метод).

Восстановление равновесия электрического моста может бь1ть осуществлено и оптическим методом — введением в путь лучей фото.сн!ро№ 123332 тивления серого клина 12. В этом случае по положению стрелки 18. связанной с серым клином 12, относительно шкалы 11 судят о температуре излучателя.

Предмст изобретения

Оптический пирометр со светочувствительным сопротивлением, о тл нч а ю щи и с я тем, что, с целью удобства измерения н устрансчпья возможности расфокусировкн прноора на объект, индикаторное приспособление, например стрелка гальванометра, включено в диагональ мостовой схемы, в плечо которой включено светочуBcTBHTcëüíoå сопротивление,. размещено в плоскости действительного изображения излучателя.

СЬиг1 иг 2
