Способ предохранения металлических порошков от окисления

Способ предохранения металлических порошков от окисления

Иллюстрации

Показать все

Реферат

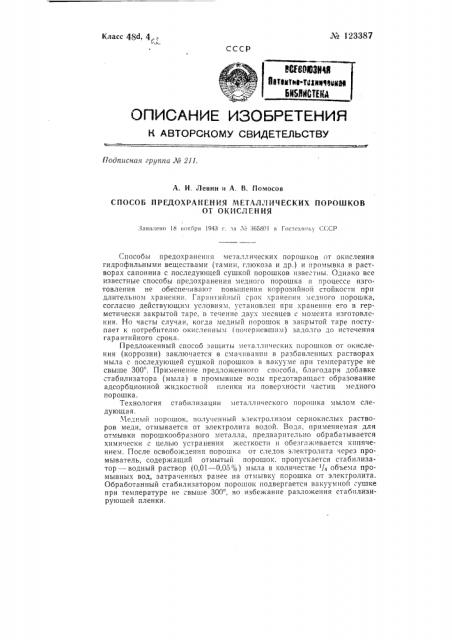

М 1 23387

Класс 484, 4, cccv

Qlll4CAHNE l43OE PETEHI4R

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа М 211.

А. И. Левин и А. В. Помосов

СПОСОБ ПРЕДОХРАНЕНИЯ МЕТАЛЛИЧЕСКИХ ПОРОШКОВ

OT ОКИСЛЕНИЯ

Заявлено 18 нояоря 1943 г. аа Х> 365801 в Госте.;вяну (..С;СР

Способы предохранения металлических порошков от окисления гидрофильными веществами (тамии, глюкоза и др.) и промывка в растворах сапонина с последующей сушкой порошков известны. Однако все известные способы предохранения медного порошка в процессе изготовления не обеспечивают повышения коррозийной стойкости при длительном хранении. Гарантийнь|й срок хранения медного порошка, согласно действующим условиям, установлен при хранении его в герметически закрытой таре. в течение двуx месяцев с момента изготовления. Но часты случаи, когда медный порошок в закрытой таре поступает к потребителю окисленным (почернев1ш1м) задолго до истечения гарантийного срока.

Предложенный способ зашиты металлических порошков от окисления (коррозии) заключается в смачпвании в разбавленных растворах мыла с последующей сушкой порошков в вакууме прп температуре не свыше 300 . Применение предложенного споcîáà, благодаря добавке стабилизатора (мыла) B промывные воды предотвращает образование адсорбционной жидкостной пленки на поверхности частиц медного порошка.

Технология стабилизации металлического порошка мылом следующая.

Медный порошок, полученный электролизом сернокнслых растворов меди, отмывается от электро. пита водой. Вода, применяемая для отмывки порошкообразного металла, предвари гельно обрабатывается химически с целью устранения жесткости и обезгаживается кипячением. После освобождения порошка от следов электролита через промыватель, содержащий отмытый порошок. пропускается стабилизатор — водный раствор (0,01 — 0,05", в) мыла в количестве /4 объема промывных вод, затраченных ранее на отмывку порошка от электролита.

Обработанный стабилизатором порошок подвергается вакуумной сушке при температуре не свыше 300, во избежание разложения стабилизируюшей пленки. № 123387

Предмет изобретения

Способ предохранения металлических порошков от окисления путем смачивания их разоавленными растворами гидрофобных веществ, отличающийся тем, что, для целей смачивания порошков, применяют растворы мыла.

Редактор Г. В, Кобелев Техрсд А. А. Камышникова

Формат бум. 70Х108 /(Тираж 1400

ЦБТИ прн Комитете по делам изобретений при Совете Министров СССР

Москва, Центр, М. Черкасский пер., Корректор P. Беркович

Объем 0,18 ((çtl. л.

Цена 4 коп. и откр 6(тий д. 2/6

Типография ЦБТИ Комитета по делам изобретений и открытий при Совете Министров СССР, Москва, Петровка, 14

На стабилизаци(0 Одной,то((ны медного порошка треоуется всего

300 — 600 г хозяйственного мыла, Полученный этим способом порошок имеет бледйо розовъ(й -цвет и совершенно не смачивается водой, что

1 может быть использовано для заводского контроля качества стаоилиа ь " 4и i, зации: исйытания показали, что стабилизация металлического порошка мылом :пойыЫае(г его коррозийную стойкость в 0 — 50 раз по сравнению с He0òàáèëèçèðîâàííûìè порошками. Стабилизированные мылом порошки, более четырех месяцев находившиеся в цеховых условиях в открытых бюксах, совершенно не изменились ни по весу, ни по внешнему виду.
