Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

Ai (51) 4 В 21 1 7 16

ОПИСАНИЕ ИЗОБРЕТЕН

К А ВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3863086/25-27 (22) 07.03.85 (46) 30.05.86. Бюл. № 20 (71) Проектно-конструкторское бюро электрогидравлики АН УССР (72) В. В. Касьяненко, А. А. Гузев, В. А. Школьников и Н. А. Москалев (53) 621.73 (088.8) (56) Авторское свидетельство СССР № 831279, кл. В 21 J 7/16, 19.12.78. (54) (57) РАДИАЛЬНО-ОБЖИМНОЙ АВТОМАТ ДЛЯ ИЗГОТОВЛЕНИЯ ИЗДЕЛИЙ

ИЗ ПРОВОЛОКИ, содержац ий редуцирующую головку, привод последней, смонтированный в станине с возможностью возвратно-поступательного перемещения вдоль редуцирующей головки стакан с закрепленными на нем толкателями, кулачковый вал, кулачки которого установлены с возмож„„SU„„1234027 ностью взаимодействия с толкателями, узел подачи проволоки в виде прижимного ролика и размещенного на приводном валу подающего ролика, при этом указанные валы связаны с приводом редуцирующей головки, отличающийся тем, что, с целью повышения производительности, он снабжен связанной со стаканом и станиной двухзвенной рычажной системой с дополнительным прижимным роликом, на одном из звеньев, дополнительным валом с дополнительным подающим роликом, а также связывающей дополнительный и приводной валы ускоряющей зубчатой передачей, первый из указанных прижимных роликов размещен на другом из звеньев рычажной системы, при этом прижимные ролики установлены с возможностью поочередного взаимодействия с соответствующим подающим роликом.

1234027

Составитель Е. Айвазов

Техред И. Верес Корректор Т. Колб

Тираж 655 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

1 13035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Редактор А. Огар

Заказ 2680/11

Изобретение относится к кузнечно-прессовому машиностроению, а именно к конструкции радиально-обжимных автоматов.

Цель изобретения — повышение производительности автомата.

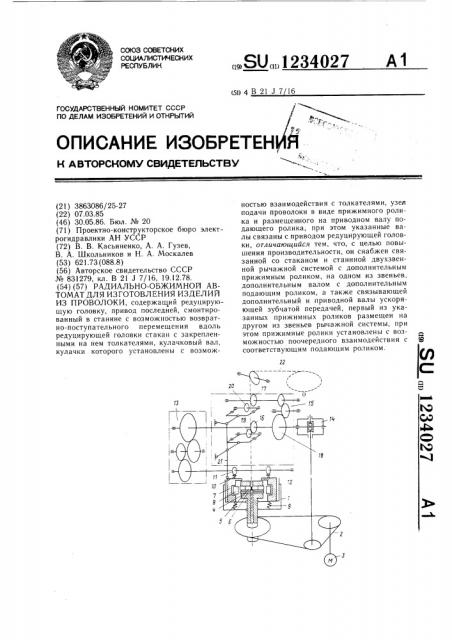

На чертеже показан предлагаемый автом ат, общий вид.

Автомат содержит редуцирующую головку 1, связанную посредством клиноременной передачи 2 с электродвигателем 3.

Редуцирующая головка 1 содержит шпиндель 4 с матрицами 5 и ножами 6 для рубки проволоки и стакан 7 с роликовым подшипником 8. Стакан 7 установлен на пружинах 9 и связан с толкателями 10, контактирующими с кулачками 11 кулачкового вала 12, который связан через коробку 13 сменных шестерен и червячный редуктор 14 с электродвигателем 3.

Узел 15 подачи проволоки состоит из основного подающего ролика 16, находящегося на валу редуктора 14, и дополнительного подающего ролика 17, связанного через повышающую зубчатую передачу 18 с валом редуктора 14, а также прижимных роликов 19 и 20, связанных через двухзвенную рычажную систему 21 со стаканом 7.

Автомат работает следующим образом.

Шпиндель 4 редуцирующей головки 1 получает BpBUlàòåëüíîå движение от электродвигателя 3 через клиноременную передачу

2. Под действием центробежных сил матрицы 5 расходятся, и через шпиндель свободно проходит проволока 22. Одновременно электродвигатель 3 передает вращение через червячный редуктор 14 на узел 15 подачи и через коробку 13 сменных шестерен кулачковому валу 12.

Кулачки 11 нажимают на толкатели 10, при этом стакан 7 опускается и ролики подшипника 8 воздействуют на матрицы 5. Происходит ротационное обжатие проволоки 22.

Одновременно со стаканом 7 перемещается связанная с ним рычажная система 21, при

10 этом прижимной ролик 20 выходит из зацепления с роликом 17 ускоренной подачи проволоки, а ролик 19 прижимает проволоку к ролику 16, находящемуся на валу редуктора

14. Через редуцирующую головку проволока проходит с небольшой скоростью, обусловленной законами деформирования металлов.

При дальнейшем вращении кулачков 11 стакан 7 под действием пружин 9 поднимается, ролики подшипников 8 выходят из

Zo взаимодействия с матрицами 5 и через редуцирующую головку 1 начинает проходить необжатый участок проволоки. Одновременно со стаканом перемещается рычажная система 21, при этом прижимной ролик 19 выходит из зацепления с роликом 16, а прижимной ролик 20 входит во взаимодействие с роликом 17. Через редуцирующую головку проходит проволока со скоростью подачи при обжатии.

Технико-экономический эффект от внедрения изобретения обеспечивается повышением производительности по сравнению с базовым объектом.
