Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (д) 4 В 66 В 15/04

C ////,„

4ф г

ОПИСАНИЕ ИЗОБРЕТЕНИ

К АBTOPCHÎMY СВИДЕТЕЛЬСТВУ (Пиг. 1

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3828419/22-03 (22) 18. 12.84 (46) 30.05.86. Бюл. № 20 (71) Научно-производственное объединение

«Камень и силикат» (72) С. С. Егиян, P. В. Акопян, Л. С. Егиян и А. П. Оганесян (53) 621.864 (088.8) (56) Авторское свидетельство СССР № 796150, кл. В 66 В 15/06, 1979.

Авторское свидетельство СССР № 518592, кл. В 66 В 15/04, 1975. (54) (57) КАНАТОВЕДУШИ1 .1 ШКИВ, включающий обечайку с буртиками с торцов, несущие цепи с канатоведущими спиралевидными ручьями, установленные вдоль образующей обечайки на равном расстоянии одна от другой и кинематически связан„.Я0„„1234337 А1 ные с приводом, от/гичающийся тем, что, с целью повышения надежности, упроц,ения

KoHcTpvKUèè и процесса ее сборки, обечайка выполнена с продольными прорезями, в которых установлены несущие цепи, и снабжена ступицами, жестко закрепленными на буртиках обечайки посредством спиц, в середине между местами закрепления которых выполнены вырезы для прохода несущих цепей с выполненными в них продольными прямоугольными пазами для размегцения в них выступов обечайки, образованных продольными прорезями, при этом обечайка снабжена направляющими кольцами для несущих цепей, каждое из которых установлено между ступицей и буртиком обечайки при помощи дополнительных спиц, причем все спицы размещены между вырезами в обечайке.

1234337

12

Риг.з

Д

Диг.2

Изобретение относится к подъемным установкам, используемым в горнорудной и угольной промышленности, а также в камнеобрабатывающих и добывающих производствах в режущих канатных механизмах.

Целью изобретения является повышение надежности, упрощение конструкции и процесса ее сборки.

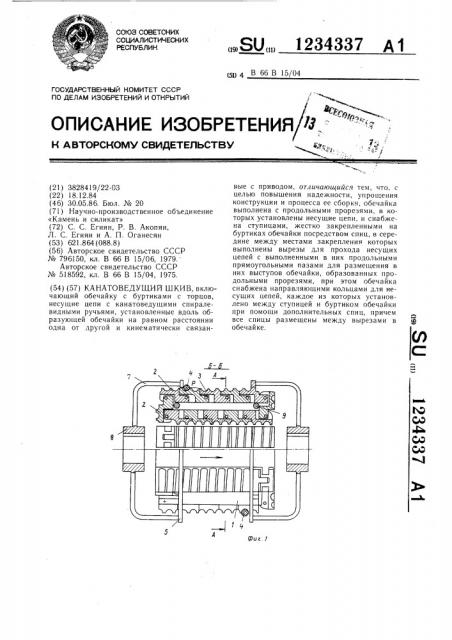

На фиг.1 показан канатоведущий шкив (разрез Б — Б на фиг2), общий вид; на фиг.2 — разрез А — А на фиг.1; на фиг.3— обечайка канатоведущего шкива (разрез

B — В на фиг.4), общий вид; на фиг.4 — разрез à — Г на фиг.3; на фиг.5 — отрезок цепи; на фиг.6 — то же, вид сверху; на фиг.7 — разрез Д- — Д на фиг.5.

Канатоведущий шкив включает обечайку

1, несущие цепи 2, расположенные по продольной оси обечайки 1 на равном расстоянии одна от другой и выполненные с поперечными спиралевидными ручьями 3 для каната 4. Обечайка 1 выполнена с буртиками 5, по продольной оси которой выполнены вырезы 6, где размещены несущие цепи 2.

С обеих торцовых сторон обечайки с ее буртиками 5 при помощи спиц 7 жестко закреплены ступицы 8, а между последними и буртиками 5 обечайки расположены направляющие кольца 9, закрепленные на внутренней поверхности обечайки при помощи дополнительных спиц 10, причем спицы 7 и 10 размещены между вырезами 6 обечайки. На боковых поверхностях несущих цепей

2 выполнены продольные прямоугольные пазы 11, в которых размещены выступы 12 обечайки 1, образованные вырезами 6.

Канатоведущий шкив работает следующим образом.

Привод (не показан) при помощи ступиц 8 вращает обечайку 1 с цепями 2 и направляющими кольцами 9. Во время вращения канат 4 с одной стороны упирается на буртик 5 обечайки, а с другой — на поверхность ручья 3 и под действием созданной при вращении шкива силы P вращает несущую цепь в том же направлении.

Сила Р образуется в результате вращения обечайки 1 с цепями, на которых наклонно расположены ручьи для каната, при этом канат должен быть в состоянии натяжения под действием поднимаемого или опускаемого груза.

20 Ввиду реверсивности шкива при вращении в противоположном направлении взаимодействие каната, цепи и буртика будет обратным. Во время вращения несущей цепи 2 направляющее кольцо 9 выпрямляет цепь по вырезу 6. В виду того, что буртик всегда находится под действием силы трения с канатом 4 и происходит его износ, то рабочую поверхность буртика выполняют из антифрикционного материала и заменяемой.

)234337

Г- Г

1234337
