Приспособление для укупорки стеклянных банок жестяными крышками

Приспособление для укупорки стеклянных банок жестяными крышками

Иллюстрации

Показать все

Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК . у 4 В 67 В 3/14

ОПИСАНИЕ ИЗОБРЕТЕН

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3810351/28-13 (22) 12,11.84 (46) 30.05.86. Бюл. Р 20 (72) Н. И, Быкмухамед (53) 62! . 798 (088. 8 ) (56) Авторское свидетельство СССР

Р 1017665, кл. В 67 В 3/14, 1982.

Авторское свидетельство СССР

Р 1158491, кл. Ь 67 В 3/14, 1984, (54) {57) ПРИСПОСОБЛЕНИЕ ДЛЯ УКУПОРКИ

СТЕКЛЯНН1Е БАНОК ЖЕСТЯНЬП1И КРЫШКАМИ, состоящее из прижимного диска с ручкой, укрепленного на ее оси с

„„SU„, 1234351 возможностью поворота поводка с пазом и смонтированной в нем с возможкостью перемещения обоймы с укрепленными на ней закаточным роликом и рукояткой со стержнем, о т л и ч а ющ е е с я тем, что, с целью повышения долговечности работы, оно снабжено установленными на оси ручки стаканом, размещенными в нем пружиной и втулкой и расположенными по обеим сторонам поводка упорными плоскими шайбами, при этом ось укреплена в ручке посредством штифта.

1234

Составитель Е.фишман

Техред О. Гортвай

Редактор Н.Киштулинец

Корректор C. Шекмар

Заказ 2947/27 Тираж 399

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д,4/5

Подписное

Производственно-полиграфическое предприятие,г.ужгород,ул.Проектная,4

Изобретение относится к бытовой технике и может быть использовано, например, для укупорки консервных банок при домашнем консервировании, Цель изобретения — повышение.долговечности работы.

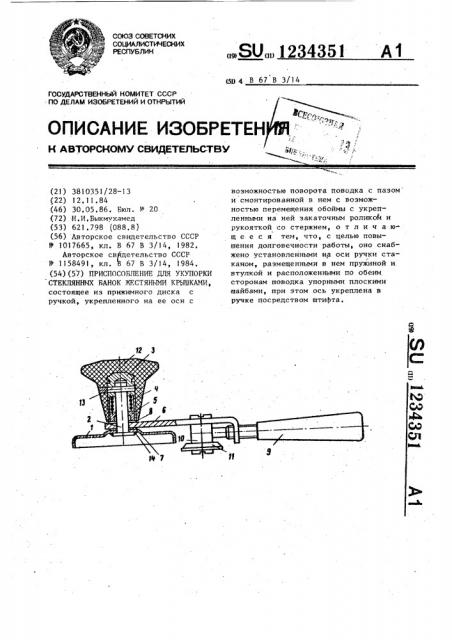

На чертеже изображено предлагаемое приспособление, Приспособление состоит из прижимного. диска 1 со смонтированной в нем 10 осью 2, установленных на последней стакана 3 с установленными в нем пружиной 4 и втулкой 5 и расположенных по обеим сторонам поводка 6 упорными плоскими шайбами 7 и 8, рукоят- 15 ки 9, взаимодействующей с обоймой 10 и укрепленным на ней эакаточным роликом 11, при этом ручка 12 крепится к оси 2 посредством штифта 13.

Приспособление работает следующим 2( образом.

351

При вворачивании рукоятки 9 в реэьбовое отверстие поводка 6 через обойму I осуществляют радиальное перемещение ролика 11 к центру прижимного диска 1.

В процессе укупорки банки на поводке 6 и прижимном диске 1 .возникают вертикальные силы, которые передаются через втулку 5, плоскую упорную шайбу 8 и компенсируются пружиной 4.

Упорная плоская шайба 7 служит для уменьшения трения между поводком 6 и прижимным диском 1, В случае прилоI жения к ручке 12 вертикальных сил благодаря описанному креплению прижимного диска 1, силы передаются через стакан 3, штифт 13, ось 2 и нераэъемное соединение 14 на при— жимной диск 1, а устранение люфта . поводка 6 осуществляется за счет пружины 4.
