Устройство для ввода природного газа в анодную печь для рафинирования меди

Устройство для ввода природного газа в анодную печь для рафинирования меди

Иллюстрации

Показать все

Реферат



СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУ6ЛИН (19) (Ю (5D 4

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

10 ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ / :

К A В 7ОРСНОИМ СВИДЕТЕЛЬСТВУ (21) 3805460/22-02 (22) 25. I0.84

{46) 30.05.86. Бюл. Р 20 (72) Д.И.Чижов, Л,Г.Лавров, В.В.Иванов, Б.Г.Гулевич и Ю.И.Журавлев (53) 669.343.1(088.8) (56) Авторское свидетельство СССР

Н- 390173, кл. С 22 В 15/14, 1971. (54) (57) УСТРОЙСТВО ДГИ ВВОДА ПРИРОДНОГО ГАЗА В АНОДНУЮ ПЕЧЬ ДЛЯ РАФИНИРОВАНИЯ МЕДИ, включающее трубу.и наконечник с отверстиями, о т л и— ч а ю щ е е с я тем, что, с целью увеличения срока службы, оно снабжено крестовиной, размещенной в ни кней части трубы, при соотношении длины крестовины к длине трубы, равном

0,25-0,65: 1 и соотношении толщины крестовины к внутреннему диаметру трубы, равном 0,025-0,1:1.

1234448

Затем начинают продувку газом, погружая при этом наконечник в расплан на глубину 200-300 мм. После окончания продувки устройство выводя пз печи. Наличие у устройства кресто вины значительно снижает нагрузки, приводящие к искривлению трубы, повышая срок службы устройства. (ф (г

g. ) уа. Я

Составитель Л, Кальницкий

Редактор И. Слободяник Техред H. Попович Корректор С. Черни

Заказ 2956/32

Тираж 567

Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, iK-35> Раушская наб.,„ д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к цветной металлургии и предназначено для вос становления меди природным газом г в анодных печах.

Целью изобретения является уве- 5 личение срока службы устройства.

Повышение -производительности анодньж печей достигается улучшением усвояемости расплавом газа при оптимальной скорости выхода газа. Опти,мальная скорость выхода газа достигается при заданном напоре оптимальным гидравлическим сопротивлением фурмы, что обеспечивается наличием внутри нижней части трубы крестовины при соотношении длины крестоьины в длине трубы 0 25 0 65:1 и соотношении толщины крестовины к внутреннему диаметру трубы 0,025 вЂ,1: 1.

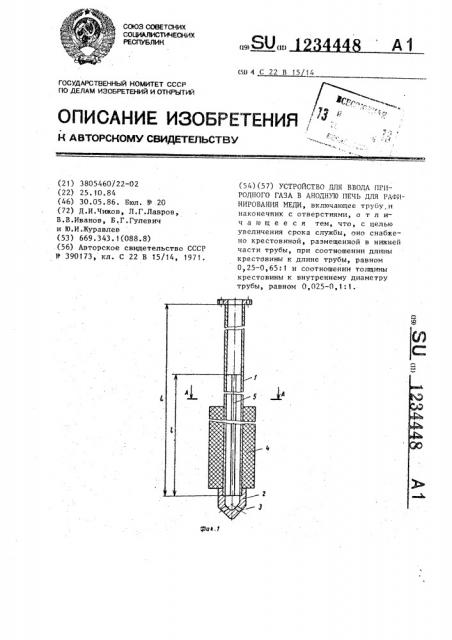

На фиг. 1 изображено предлагаемое устройство; на фиг. 2 — сечение

А-А на фиг.

Устройство состоит из трубы 1„ чаконечника 2 с отверстиями 3. Снару жи нижняя часть трубы 1 защищена керамическим стаканом 4.

Внутри нижней части трубы размещена крестовина 5 при соотношении ее длины к длине трубы L, равном

0,25-0,65 : 1, и соотношении толщины крестовины р к внутреннему диаметру трубы J,,равном 0,025-0,1:1.

Устройство работает следующим образом.

Устройство устанавливается над сво дом печи. После чего с помощью подъем ного механизма через отверстие в своде устройство вводят в газовое пространство печи,
