Реферат



СОЮЗ СОВЕтСнйх

РЕСПУБЛИК (19) (Ц) А1 (5у 4 С 25 С 3/20

ОПИСАНИК ИЗОБ ЕтеНия„" "" (21) 3676425/22-02 (22) 16. 12. 83 (46) 30.05.86. Бюл. И - 20 (71) Всесоюзный научно-исследовательский и проектный институт алюминиевой, магниевой и электродной промышленности (72) Н.С; Сираев, В.В. Тимофеев и А.В. Грибанов (53) 669.713.5(088 ° 8) (56) Gerlach I. et е1. The dessolution of aluminium oxide in cryolite

melts. Met.Trans, ч. 68, У 1, 1975, р. 83-86.

Патент Великобритании Ð 1477157, кл. С 7 В, 1974. (54) (57) 1. УСТРОЙСТВО ДЛЯ КОНТРОЛЯ

СОСТОЯНИЯ ЭЛЕКТРОЛИТА В АЛКВЯНИЕВОМ

ЭЛЕКТРОЛИЗЕРЕ, содержащее металлическую штангу и индикатор скорости растворения глинозема в электролите, о т л и ч а ю щ е е с я тем, что, с целью повышения производительности и обеспечения объективности оценки состояния электролита, штанга выполнена в виде горизонтальной .балки с жестко закрепленными на ней вертикальными стержнями, на каждом из которых закреплены одна под другой П-образные скобы, а индикаторы выполнены в виде колец и подвижно установлены на скобах.

2. Устройство по п.1, о т л и— ч а ю щ е е с я тем, что кольца выполнены из синтеркорунда.

1234454

Изобретение относится к цветной металлургии, а именно к электролити. ческому получению алюминия, и может быть использовано для контроля состояния электролита в действующих 5 электрализерах, в частности для определения содержания глинозема или распределения скоростей движения электролита B межэлектродном пространстве, Целью изобретения является повыше- 1О ние производительности и обеспечение объективности оценки состояния электролита за счет измерения его свойств одновременно по всему сечению между анодом и бортом электролизера. 15

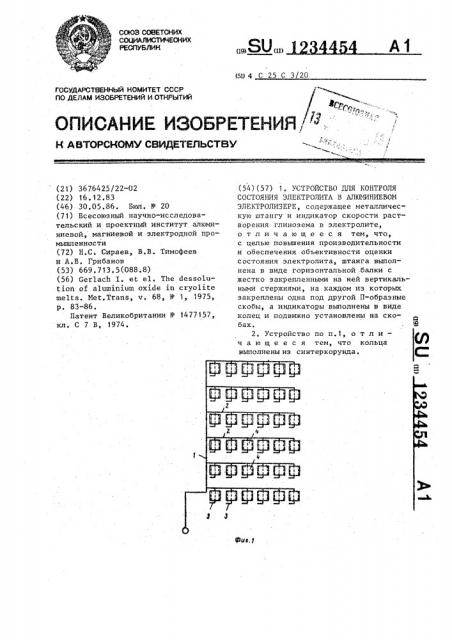

На фиг. 1 изображено устройство, общий вид; на фиг. 2 — распределение ,скорости растворения индикаторов для промышленного электролизера на 155 кА.

Устройство для .контроля состояния 2О электролита в алюминиевом электролизере содержит горизонтальную балку 1 с приваренными к ней на одинаковых расстояниях вертикальными стержнями

2, на которых одна под другой закреп — 25 лены П-образные скобы 3. Индикаторы

4 выполнены в виде колец и подвижно закреплены на скобах 3.

Индикаторы 4 выполнены из материала, растворимого в электролите, 30 н апр имер из с и нт ер к ору нда .

Количество стержней 2 различно для разных электролизеров (так для электрализеров с расстоянием между бортом и анодом 450 мм оно равно пяти, 35 а с расстоянием 500 мм — шести).

Расстояние между скобами должно составлять 1 5-2 диаметра индикат..pG

4 (в зависимости от высоты слоя электролита).

Работает устройство следующим образом.

Индикаторы 4 в виде колец, например, из синтеркорунда, предварительно взвешенные и пронумерованные, навешивают на скобы 3 и опускают их с помощью балки 1 в исследуемое сечение электролита.

После выдержки в электролите в течение определенного времени (для синтеркорунда — 5 мин) устройство вынимают из электролита, снимают индикаторы 4, счищают корочку электролита и взвешивают.

Потеря веса индикатора 4 в единицу времени представляет собой скорость растворения глинозема в данной точке сечения электролита.

Поскольку скорость растворения зависит от интенсивности амывания индикаторов электролитам, то, зная поле скорости растворения, можно оценить распределение скорости движения расплава в любой части рабочего пространства электролизера.

Устройство-было опробовано на ,промышленном электролизере на 155 кА.

Размеры индикаторов: наружньпi диаметр

20 мм, внутренний 16 мм, высота

25 мм. Устройство содержало 70 индикаторов 4. Выцержка — 5 мин. Эксперимент погторяли 5 раз, а результат усредняли для каждой точки.

Результаты измерения приведены на фиг. 2 (в мг/с) .

Предлагаемое устройство за счет одновременного измерения свойств электролита по всему сечению имеет производительность, в 5 раз превышающую производительность устройства па прототипу, а за счет фиксированного и равномерного распределения индикатораь 4 па всему сечению обеспечивает обт,активность оценки состояния электполита.

1234454

Составитель А. Лютиков

Редактор Н.Слободяник Техред К.Попович Корректор С. Черни

Заказ 2956/32 Тираж 615 Подписное

ВНИИПИ Государственного комитета СССР

xio делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб;, д. 4/5

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, ч
