Электролит для осаждения покрытий сплавом медь-олово

Электролит для осаждения покрытий сплавом медь-олово

Иллюстрации

Показать все

Реферат

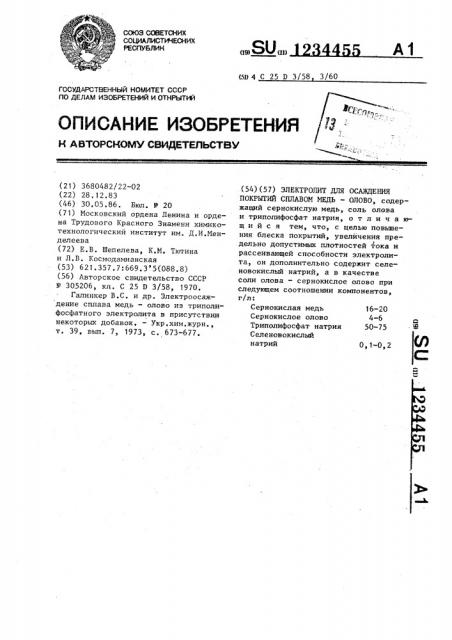

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

09) (11) А1 (5D 4 С 25 D 3/58 3/60

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К A ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3680482/22-02 (22) 28.12.83 (46) 30.05.86. Бюл. И- 20 (71) Московский ордена Ленина и ордена Трудового Красного Знамени химикотехнологический институт им. Д.И.Менделеева (72} Е.В. Шепелева, К.M. Тютина и Л.В. Космодамианская (53) 621.357.7:669.3 5(088.8) (56) Авторское свидетельство СССР

N - 305206, кл ° С 25 D 3/58, 1970.

Галинкер В.С. и др. Электроосаждение сплава медь - олово иэ триполифосфатного электролита в присутствии некоторых добавок. — Укр.хим.журн., т. 39, вып. 7, 1973, с. 673-677. (54) (57) ЭЛЕКТРОЛИТ ДЛЯ ОСАЩЦЕКЩ

ПОКРЫТИЙ СПЛАВОМ МЕДЬ вЂ” ОЛОВО, содержащий сернокислую медь, соль олова и триполифосфат натрия, о т л и ч а юшийся тем, что, с целью повышения блеска покрытий, увелйчения предельно допустимых плотностей тока и рассеивакнцей способности электролита, он дополнительно содержит селеновокислый натрий, а в качестве соли олова — сернокислое олово при следующем соотношении компонентов, г/л:

Сернокислая медь 16-20

Сернокислое олово 4-6

Триполифосфат натрия 50-75

Селеновокислый натрий О, 1-0,2

123ч 455

Изобретение относится к электро— осаждению. покрытий сплавом медь— олово и может найти применение в радиотехнической, электротехнической и других отраслях промышленности при изготовлении контактов, как антифрикционное покрытие, в качестве подслоя перед хромированием, а также в качестве декоративного покрытия.

Целью изобретения является повышение блеска покрытий, увеличение предельно допустимых плотностей тока и рассеивающей способности электролита.

Положительный эффект достигается эа счет того, что в электролит для осаждения покрытий сплавом медь— олово, содержащей сернокислую медь и триполифосфат натрия, дополнительно вводят селеновокислый натрий, а в 20 качестве соли олова — сернокислое олово.

Электроосажцение проводят при плотности тока 50-200 А/м и комнатной температуре. 25

Электролит готовят следующим образом.

Отдельно приготавливают триполифосфатные комплексы олова и меди путем приливания раствора триполифосфата натрия к растворам солей металоВ и последующего растворения образующихся осадков в избытке комплексообразователя. После сливания полученных растворов добавляют добавку 3 1

Na БеО в ниде водного раствора с известным титром. Затем готовый электролит доводят до нужного объема водой.

Увеличение содержания солей меди выше 20 г/л и олова соответственно @

6 г/л в электролите в к вытеснению меди оловом и, вследствие этого, выпадению меди в виде металла на стенки емкостей и дно, что изменяет состав и ухудшает качество покрытия, Снижение содержания солей меди ниже 16 г/л и олова соотьетственно

4 г/л в электролите приводит к эначительному снижению скорости процесса, выходы по току и сужению интервала допустимых плотностей тока.

Уменьшение концентрации свободного триполифосфата натрия в электролите ниже 50 г/л приводит к снижению устойчивости триполифосфатных комп лексов меци и олова и ухудшению качестна покрытия, Увеличение содержания свободного триполифосфата более 75 г/л приводит к его высаливанию вследствие ограниченной растворимости и ухудшению качества покрытия.

Использование содержания селеновокислого натрия в электролите ниже

0,1 г/л не приводит к стабилизации состава сплава и не влияет на микроструктуру бронзовых осадков.

Увеличение его содержания выше

0,2 г/л не вызывает заметных изменений в составе сплава и его структуре.

Использование в качестве поставщиков ионов олова сернокислого олова приводит к некоторому расширению интервала допустимых плотностей тока.

Введение в электролит селеновокислого натрия приводит к значительному расширению области плотностей тока, при которых идет осаждение высококачественных блестящих покрытий.

Электролит по изобретению работает при рН 8-9, т,е. при рИ приготов- ленного электролита. Это значение рН обеспечивает устойчивость комплексов (Яп(Р,О„))", разряжающихся на катоде, 2 и более высокую рассеивающую способность электролита, Изобретение иллюстрируется данными таблицы.

Как видно, электролит по изобретению позволяет осадить блестящие покрытия сплавом медь — олово с содержанием олова 10-50/ в интервале катодных плотностей тока 50-200 А/м с высокой рассеивающей способностью (до 75%) .

1234455

1 Р3 о ! с

Ц

Cd и о э о

Х ! о о

1-1 и

Clj

О & I M w 1 cv r) 1 - са1 1 нъ & 1 w с"1 I л а л л л л л л л л

0О С 1 00 Л 1 00 а 1 00 rV О 00 О 00 00 Ч Л в л в л О1 л Ch 0O О О а 00 О 0 00

О 00 1 О О I О 00 I O Л О СЧ СЧ Ф С! e O а» а а11 а с > с) "- сч

< к! н о о о о о о о о î о о о о о о о о о а ю о и о а о и о о а ю сч а CV ° — сч сч ГЧ!

4 1 э о да

0О

00 (4

° 1 о

Ю и о и л л а 1 о 1 ж

01! о а 1 ю-Ч

1 и э Й

1 — — — 1

I г ! о

Д И

Cd 1

I I И и о ! o

1 И

1 3 ! u ь сч

О

Ц м ф!

1 о

М

> о

1

1 а а

u"

1 ! ! а л ! Ел

1 å

1 ф !

1 Ef о e S

О Э

И OI

v э э о

Ef л Ф э о и î х э а а

Л и

Ф и о э

Ж Э

I» 8 о э я о !

0 и э Э о э X

Ef

Ю

Э э о

v o

Ф а а

Л и

Й

Ф Я о

0! !

» V о

Е л л Э

Ф О о х а а и

Э о

f о

°

Э

Э

1

Э

1234455 ж (-

u о х

1» о х о

Э g х 2

1» (1 о и д л

О

У о си х о х

E" Q с0 Q>

К о о о .4

И

М

М с5

Х

<У

QJ х

Х

ctj

Е»

o o o сЛ л

CO

О )

I О ю

CO л

Ь1

Ю л

11

Ь 1 л м о о

С 4

Ц и

Ю о Н х я х о й

I G й

gl .О о х о, О5 Ъ г и

5 л о

CO о о

С 4

o o c б/1 л о

М а

E х х

Е

Э

v о х х 4

Я

1D о

И( х

)х о

Х о

Ц

v х

Х

И о х

5 о л х а

Х о
