Гидравлическое устройство для испытания стыков труб на герметичность

Гидравлическое устройство для испытания стыков труб на герметичность

Иллюстрации

Показать все

Реферат



Изобретение относится к контрольно-измерительной технике и позволяет повысить надежность испытаний стыков труб большого диаметра, имеющих отклонения от круговой фермы поперечного сечения. У стьвса труб устанавливается тележка 1, на которой смонтирован полый корпус 2. с кольцевым уплотнительным чехлом (УЧ) 3 и кольцевыми уплотнителями (КУ) 4 поверх УЧ 3. В корпусе внутри УЧ 3 (Л а -. и « J3 со 4 ч1 ОР 00 t7

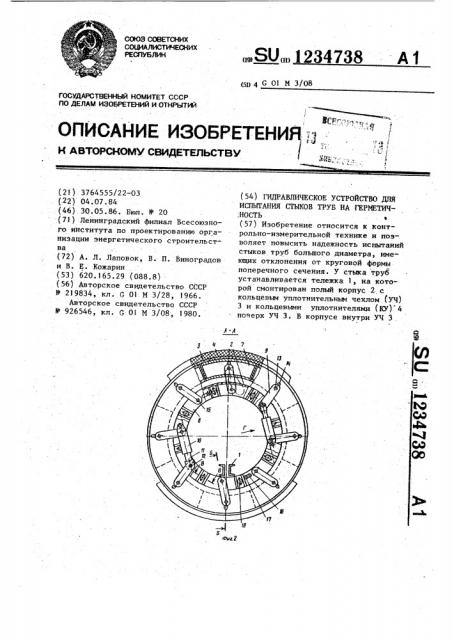

СОЮЗ сОВЕТСНих

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (gi) 4 G 01 M 3/08

ОПИСАНИЕ ИЗОБРЕТЕНИЯ д

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

3СР;.:.- -,.

- !6

I р;р С г4 !

r ц,, Ъе;д .

Ф г

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3764555/22-03 (22) 04.07.84 (46) 30.05.86. Бюл. Ф 20 (71) Ленинградский филиал Всесоюзного института по проектированию организации энергетического строительства (72) А. Л. Лаповок, В. П. Виноградов и В. Е. Кожарин (53) 620.!65.29 (088.8) (56) Авторское свидетельство СССР

У 219834, кл. G 01 М 3/28, 1966.

Авторское свидетельство СССР

Ф 926546, кл. G 01 M 3/08, 1980.

„„SU„„1234738 A 1 (54) ГИДРАВЛИЧЕСКОЕ УСТРОЙСТВО ДЛЯ

ИСПЫТАНИЯ СТЫКОВ ТРУБ НА ГЕРМЕТИЧНОСТЬ В (-57) Изобретение относится к контрольно-измерительной технике. и позволяет повысить надежность испытаний стыков труб большого диаметра, имеющих отклонения от круговой фермы поперечного сечения. У стыка труб устанавливается тележка 1, на которой смонтирован полый корпус 2, с кольцевым уплотнительным чехлом (УЧ)

3 и кольцевыми уплотнителями (КУ) 4 поверх УЧ 3. В корпусе внутри УЧ 3 .

1234738 расположены р ожены радиально подвижные сег- лены на корпусе 2 диаметрально npof менты 7 и силовые кольца (СК) 8 с тивоположно друг другу, а их штоки 11 приводами их поворота относительно соединены с СК 8 и серьгами 9. Рабокорпуса 2 в виде двух гидроцилинд- чая среда под давлением подается в. ров 10. Подвижные сегменты 7 контак- гидроцилиндры 10. Штоки 11 поворачитируют с КУ 4 через УЧ 3 и соединены вают СК 8 и радиально раздвигают с с помощью серег 9 с СК 8. Для обеспе- помощью серег 9 подвижные сегменты 7, чения надежного уплотнения СК 8 вы- прижимающие КУ 4 через УЧ 3 к поверхполиены разрезными на секторы по ностям труб. При этом образуется исчислу подвижных сегментов 7 и соеди- пытательная камера, в которую подают иены между собой компенсирующими пру- испытательную среду и проводят испыжинами 18. Гидроцилиндры 10 закреп-, тания стыка на герметичность. 5 ил.

Изобретение относится к контрольно-измерительной технике и может быть использовано при испытаниях стыков труб большого диаметра на герметичность избыточным давлением среды. 5

Целью изобретения является повышение надежности испытаний стыков труб, имеющих отклонения от круговой

4ормы поперечного сечения.

На фиг. 1 представлено устройст" во, общий вид; иа фиг, 2 — разрез

А-А на Фиг. l на фиг. 3 - разрез

8-В на фиг. 2; иа 4иг. 4 — разрез

В-В на фиг.. 2; иа фиг. 5 — вид по Г иа фиг. 2. l5

Устройство для испытания стыков труб иа.герметичность содержит тележку 1, на которой установлен полый корпус 2 с кольцевым уплотнительным чехлом 3 и расположенными поверх уп- 2О лотнительного чехла 3 кольцевыми уплотнителями 4, предназначенными для образования совместно с уплотнительным чехлом 3 и внутренней поверхностью (не показано) труб 5 испытательной камеры 6, расположенные в корпусе 2 внутри уплотнительного чехла 3 радиально подвижные сегменты 7, контактирунпцие через чехол 3 с кольцевыми уплотиителями 4, поворотные от- ЗО иосительно корпуса 2 раэжимные силовые кольца 8, соединенные шарнирно с иомощью серег 9 с сегментами 7, и приводы силовых колец 8 в виде шар- нирно установленных на корпусе 2 35 диаметрально противоположно друг другу гидроцилиидров 10, штоки 11 которых соединены шарнирно на осях 12 с разжимными кольцами 8и серьгами 9.

Серьги 9 закреплены на осях 13, установленных на подвижных сегмен- тах 7 и перемещающихся в направляющих пазах 14 корпуса 2 и соединены с помощью осей 15 с силовыми кольцами 8, которые установлены в пазах 16 корпуса 2 на штырях 17.

Разжимные силовые кольца 8 выполнены разреэными на секторы (не пока-заны) по числу подвижных сегментов 7, соединенные между-собой компенсирующими пружинами )8 например тарельчатыми.

Устройство снабжено гидравлической системой !9 и насосом 20.

Устройство для испытания стыков труб на герметичность работает следующим образом.

Тележку 1 устанавливают у стыка (не показан) труб 5 так, что кольцевые уплотнители 4 располагаются по разные стороны этого стыка. Насосом 20 подают рабочую среду под давлением в гидроцнлиндры )О, штоки которых 1.1 поворачивают секторы силовых колец 8, с которыми штоки 11 соединены осями 12. Через пружины 18 усилие передается на соседние секторы силового кольца 8, и те в свою очередь поворачиваются, раздвигая с помощью серег 9 подвижные сегменты 7, которые через уплотнительный чехол 3 воздействуют на кольцевые унлотнители 4, прижимая их к поверхностям труб 5. При этом образуется испытательная камера 6. В камеру 6 по гидравлической системе 19 подают испытательную среду под давлением н

1234

3 производят испытание стыка труб 5 на герметичность.

Под действием собственного веса трубы 5 прогибаются, и их поперечное сечение (не показано) приобретает форму эллипса, меньшая ось которого перпендикулярна поверхности земли.

Для обеспечения надежного уплотнения подвижные сегменты 7 должны перемес- 1ð титься на разные расстояния. Это достигается выполнением силового кольца 8 разрезным на секторы с соединением последних компенсирующими пружинами 18. Когда верхний и нижний (по отношению к поверхности .земли) подвижные сегменты 7 доходят до упора и соответствующие секторы силового кольца 8 больше не поворачиваются, поворот соседних секторов кольца 8 и, р соответственно, перемещение соседних сегментов 7 осуществляется эа счет сжатия пружин 18, пока эти сегменты 7 в свою очередь не доходят до. упора, и т.д. Гидроцилиндры 10 ориентируют- д ся относительно земли так, что те секторы силового кольца 8, к которым прикрепляются штоки 11, до— ходят до упора последними т.е. располагаются в гори— зонтальной плоскости, прохо— дящей через ась труб 5.

738 4

Формула изобретения

Гидравлическое устройство для испытания стыков труб на герметичность, содержащее полый корпус с кольцевым уплотнительным чехлом и расположенными поверх уплотнительного чехла . кольцевыми уплотнителями, предназначенными для образования совместно с уплотиительньи чехлом и внутренней поверхностью труб испытательной камеры, установленные в корпусе внутри уплотиительного чехла .радиально подвижные сегменты, контактирующие через этот чехол с кольцевыми уплотннтелями, поворотные относительно корпуса

-разжимные силовые кольца, соединенные шарнирно с помощью серег с сегментами, и приводы поворота. силовых колец, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности испытаний стыков труб, имеющих отклонения от круговой формы поперечного сечения, силовые кольца samoaиены разрезньми на секторы по числу подвижных сегментов, соединенные между собой компенсирующими пружинами, а приводы поворота силовых колец выполнены в виде шарнирно закрепленных на корпусе диаметрально противоположных один другому гидро" цилиндров, штоки которых шарнирно соединены с секторами силовых колец.

Фиг. 7

1234738

5

2 7

Фиа. 5
