Гидравлический толкатель

Гидравлический толкатель

Иллюстрации

Показать все

Реферат

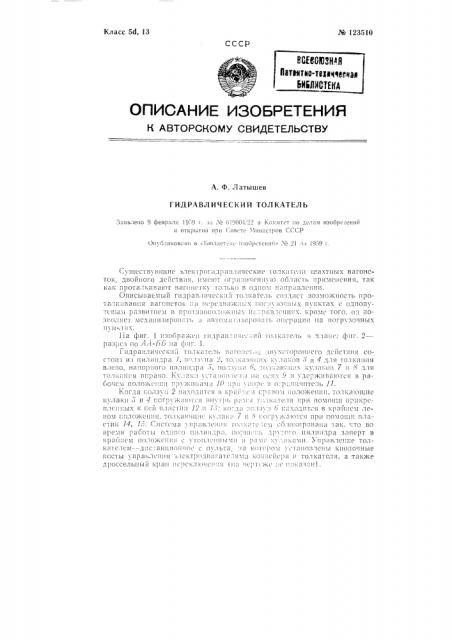

№ 123510

Предмет изобретения

1. Гидравлический толкатель двухстороннего действия, состоящий пз двух параллельно расположенных горизонтальных гидравлических цилиндров, к штокам которых подвижно укреплены подпружиненные кулаки, убпрающиеся внутрь рамы толкателя при подходе к укрепленным поперечным пластинам, отличающийся тем что, с целью обеспечения проталкивания вагонеток в противоположных направлениях, цилиндры прикреплены к общей раме толкателя с противоположных сторон.

2. Гидросистема толкателя IIO п. 1, отл и ч а ющ а я с я тем, что для организации бесперебойной работы применена блокировка, обеспечивающая на период работы одного цилиндра такое положение поршня другого цилиндра, при котором толкающие кулаки заходят внутрь рамы толкателя.

Pazpez no дд-ББ-ВВ

/2 !5 !!

Комитет по делам изобретений и открытий при Совете Министров СССР

Редактор Л. М. Струве Гр. 13

11нфсрмапионно-издательский отдел.

Обт.ем 0,17 и. л. 9215

Подп. к печ. 28.Х-59 г.

Цена 25 коп.

Тиран1 630

1ипография Комитета по делам изобретений и открытий при Совете Министров Ш.Р.

Москва, Петровка, 14.
