Реферат



СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

<511 4 ?? 23 27>

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCHO5i5V СВИДЕТЕЛЬСТВУ

1 5 Е Р

7

Р

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАЧ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3845557/25-08 (22) 05.12.84 (46) 07.06.86. Бюл. У 21 (72) Н.A. Куренев и Л.И. Попов (53) 621.9.25(088.8) (56) Авторское свидетельство СССР

Ф 1036462, кл. В 23 В 27/16, 1982. (54)(57) РЕЖУЩАЯ ПЛАСТИНА ДЛЯ СБОРНОГО ИНСТРУИЕНТА, на противоположных гранях которой выполнены 7-образные пазы, образующие передние поверхнос„„SU„5662 А 1 ти, оси которых лежат в параллельных плоскостях и развернуты относительно друг друга, отличающаяся тем, что, с целью иовыщения стойкости за счет увеличения числа режущих кромок пластины, задние углы режущих кромок последней образованы наклон ными от нормали к плоскости, образованной одной парой режущих кромок, в сторону другой пары режущих кромок поверхностями, попарно сходящимися, в противоположные стороны.

662 ю 1235

Изобретение относится к металлообработке и может быть использовано на универсальном и специальном оборудовании на операциях проточки и подрезки торцов. 5

Цель изобретения — повышение суммарной стойкости за счет увеличения числа режущих кромок пластины с возможностью использования всех режущих вершин. 1О

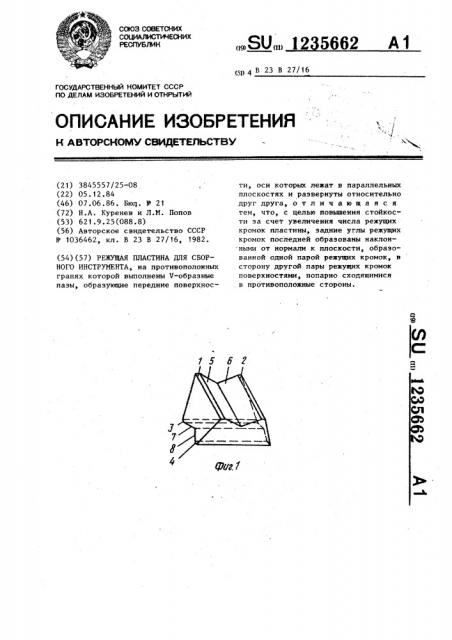

На фиг. 1 представлена режущая пластина, изометрия; на фиг. 2 — то же, вид сверху; на фиг. 3 — вид А на фиг. 2; на фиг. 4 — вид Б на фиг. 2," на фиг. 5 — пример использования " 15 пластины в проходном резце," на фиг. бсечение В-В на фиг. 5.

Режущая пластина выполнена ромбической формы с главными режущими кромками 1 - 4. Режущие кромки 1 и 2 раз- 26 вернуты относительно режущих кромок

3 и 4 соответственно с осями V-образ,ных пазов, образованных поверхностями 5, 6 и 7, 8.

Углы d образованы нормалями к 25 плоскости 9 и наклонными поверхностями 10 и 11 (фиг. 3) и нормалями к плоскости 12 и наклонными плоскостями 13 и 14 (фиг. 4) . Плоскости 10 и

11 явл яются главными задними для ре- 30 жущих кромок 1 и 2 и вспомогательными задними для режущих кромою 3 и 4, а плоскости 13 и 14 являю С являются главными задними для режущих кромок 3 и 4 и вспомогательными задними для режущих кромок 1 и 2.

Передние поверхности пластины могут быть выполнены со стружколомающи ми канавками 15 и 16.

При установке в рабочее положение для создания заднего угла cL на пластине основание развернуто от горизонтальной плоскости на уго 2, л, при зтом пластина опирается на поверхности 7иеп7 образного паза. Поверх-. носте 10 становится главной задней гранью режущей кромки i а поверхносте 11 опорной. После поворота пласчины поверхность 11 становится задней гранью режущей кромки 2, а поверхность 10 — опорно" Л ои. осле переворота пластины попеременно вступают в работу поверхность 13 с режущей кромкой 4. Угол р в плане задается технологически. Задние вспомогательные углы образованы за счет использования углов о наклона. Вспомогательные г у лы в плане образованы ромбической фо

". ф рмой пластины. Резец может работать как проходной и ка и как подрезной бе и з подточки дополнительных за— них г д углов с использованием острых и тупых вершинок ромба. юг.,f

1235662

1235662

Составитель В. Золотов

Техред О.Гортвай, Корректор Е. Рошко

Редактор О. Бугир

Тираж 1(201 Подписное

ВНИИПИ Государственного комитета СССР по депам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ 3045/11

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
