Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ÄÄSUÄÄ 1235739

А1 (51) 4 В 28 С 5/40

ОПИСАНИЕ ИЗОБРЕТЕНИ Ч""

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3817255/29-33 (22) 22. 10.84 (46) 07.06.86. Бюл, № 21 (71) Экспериментальный завод Треста «Ленинградоргстрой» и Ленинградский ордена

Охтябрьской Революции и ордена Тру.!ового

Красного Знамени инженерно-строительный институт (72) Ф. Г. Брауде, В А, Голубенков и В. С. Стерин (53) 691.328.9(088.8) (56) Авторское свидетельство СССР № 998568, кл. В 28 С 5/40, 1981. (54) (57) УСТРОЙСТВО ДЛЯ ПОДАЧИ

ФИБР В БЕТОНОСМЕСИТЕЛЬ, содержащее размещенный над ним барабан в виде закрепленного на двух основных опорных валах «беличьего колеса», часть боковой поверхности которого, обращенная к бетоносмесителю, выполнена в виде сплошного поддона, а противоположная поддону боковая поверхность барабана выполнена откидной, отличающееся тем, что, с целью повыщения качества фибробетонной смеси и производительности, оно снабжено ротором с приводом, разме ценным в полости барабана и выполненным в виде соосно расположенного основным опорным валом барабана дополнительного вала, на котором закреплена втулка с рIëèàëüíû÷è стержнями.

1235739

Составитель Маникина

Редактор Н. Бобкова Техред И. Верее Корректор Т. Колб

Заказ 2971(! 5 Тираж 555 Подписное!

3НИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раугнская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Изобретение относится к устройствам для подачи фибр в бетоносмеситель и может найти применение в промышленности строительных материалов и строительстве при приготовлении фибробетонных смесей.

Цель изобретения — повышение качества фибробетонной смеси и производительности.

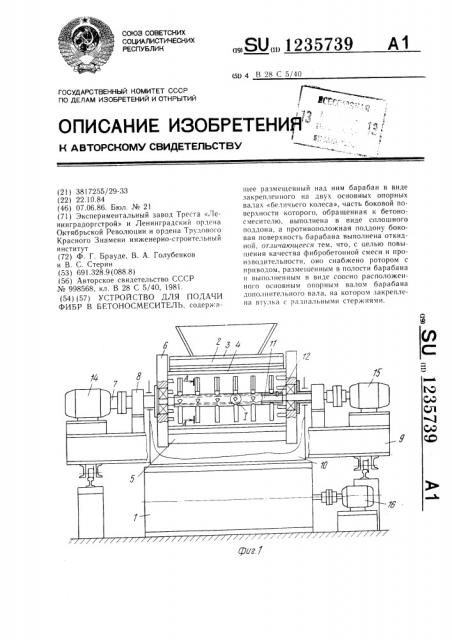

На фиг. 1 изображено устройство, общий вид; на фиг. 2 — разрез А — А на фиг. 1; на фиг. 3 — узел 1 на фиг. 1.

Устройство для подачи фибр в бетоносмеситель 1 состоит из барабана 2 в виде беличьего колеса», имеющего откидную часть 3 боковой поверхности барабана, стержни 4, поддон 5, фланцы 6 и основные опорные валы 7, которые посредством подшипниковых опор 8 крепятся на раме тележки 9. К основным опорным валам 7 подвешено ограждение 10. Внутри барабана 2 вдоль его продольной горизонтальной оси расположен дополнительный вал 11, на котором закреплена втулка 12 с радиально расположенными стержнями 13. Вращение основных опорных валов 7 осуществляется электродвигателем 14, дополнительного вала 11 — электродвигателем 15, а вала бетоносмесителя 1 — электродвигателем 16.

Устройство работает следующим образом.

Тележка 9 с барабаном 2 наезжает на бетоносмеситель 1. Открывается откидная часть 3 боковой поверхности барабана 2, отдозированное количество фибр подается в барабан 2. Откидная часть 3 боковой поверхности барабана закрывается. Включаются электродвигатель 14 основных валов 7, электродвигатель 15 дополнительного вала 11, который вращается в сторону, противоположную вращению барабана 2, и электродвигатель 16 вала бетоносмесителя 1 с предварительно загруженными составляющими бетонной смеси.

Поскольку при вращении дополнительного вала 11 с втулкой 12 закрепленные на ней стержни 13 воздействуют на фибры, находящиеся в барабане 2, и не дают им комковаться, то фибры равномерно падают в бетоносмеситель l. При этом увеличивается однородность смеси и сокращается время подачи фибр в бетоносмеситель 1, а следовательно, повышается производительность.

После окончания процесса перемешивания тележка 9 с барабаном 2 перемещается и освобождает загрузочное отверстие бетоносмесителя 1, который выгружает готовую фибробетонную смесь. Затем бетоносмеситель 1 вновь загружается составляющими бетонной смеси, и далее цикл повторяется. В слунае поломки стержня 13 к втулке 12 приваривается другой.
