Схема быстродействующей системы ару

Иллюстрации

Схема быстродействующей системы ару (патент 123577)
Показать все

Реферат



Жв 123577

) ласс 21а4, 29оз

СССР

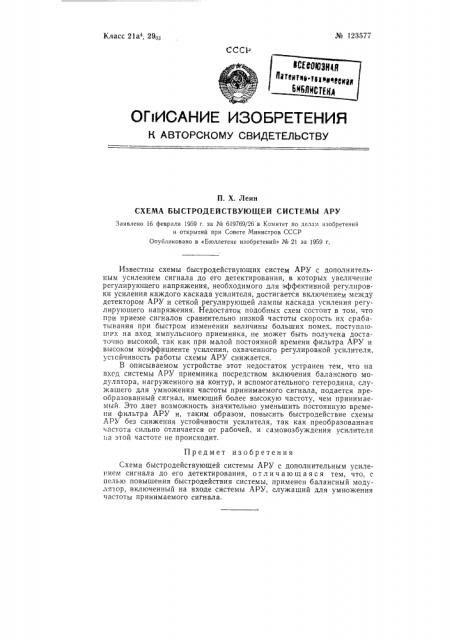

ОГ1ИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

П. Х. Леин

СХЕМА БЫСТРОДЕЙСТВУЮЩЕЙ СИСТЕМЫ АРУ

Заявлено 16 февраля 1959 г. за Мз 619769/26 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» Л" 21 за 1959 r.

Известны схемы быстродействующих систем АРУ с дополнительным усилением сигнала до его детектирования, в которых увеличение регулирующего напряжения, необходимого для эффективной регулировки усиления каждого каскада усилителя, достигается включением между детектором АРУ и сеткой регулирующей лампы каскада усиления регулирующего напряжения. Недостаток подобных схем состоит в том, что при приеме сигналов сравнительно низкой частоты скорость их срабатывания при быстром изменении величины больших помех, поступа1огпих на вход импульсного приемника, не может быть получена достаточно высокой, так как при малой постоянной времени фильтра АРУ и высоком коэффициенте усиления, охваченного регулировкой усилителя, устойчивость работы схемы АРУ снижается.

В описываемом устройстве этот недостаток устранен тем, что на вход системы АРУ приемника посредством включения балансного модулятора, нагруженного на контур, и вспомогательного гетеродина, служашего для умножения частоты принимаемого сигнала, подается преобразованный сигнал, имеющий более высокую частоту, чем принимаемый. Это дает возможность значительно уменьшить постоянную времени фильтра АРУ и, таким образом, повысить быстродействие схемы

АРУ без снижения устойчивости усилителя, так как преобразовайная частота сильно отличается от рабочей, и самовозбуждения усилителя

1 а этой частоте не происходит, Предмет изобретения

Схема быстродействующей системы АРУ с дополнительным усилением сигнала до его детектирования, отличающаяся тем, что, с целью повышения быстродействия системы, применен балансный модулятор, включенный на входе системы АРУ, служащий для умножения частоты принимаемого сигнала.
