К д ВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 35338! 9/28- 13 (22) 05.01.83 (46) 07.06.86. Бюл. № 21 (71) Всесоюзный научно-исследовательский институт вагоностроения и Абаканское производственное объединение вагоностроения (72) Ю. И. Кузнецов, Б. А. Егоров, В. И. Иванов, В. А. Сотников, М. 1- Закс.

Л. Д. Кузьмич, M Я. Медведев, И. . Меджибовский и Х. И. Пейрик (53) 621.689.88 (088.8) (56) Авторское свидетельство СССР № 921982, кл. В 65 D 6/00, 1982.

Авторское свидетельство СССР № 1063722, кл. В 65 D 88/00, 1982.

„„SU„„1235793 А1 (54) (57) КОНТЕЙНЕР ДЛЯ СЛИТКОВ.

«о1«ржащпй основание, карка«и стенки. ,, змс.пенны внутри подпружиненные клиповые упоры и фиксаторы рабочего положения клиновыx упоров, отлачак и иисл тем, что, «целью улучшения условий труда и снижения времени погрузки и фиксации слитка, oil снабжен установленной основании подпружиненной опорной площа ткой с пазами для слитка, а на каждом клиновом ynopr со стороны основания выполнен выступ, расположенный с возможностью взаимодействия с одним из пазов на опорной площадке.

1235793

Изобретение относится к средствам для перевозки грузов, в частности слитков файнштейна.

Цель изобретения — улучшение условий труда и снижение времени погрузки и фиксации слитка.

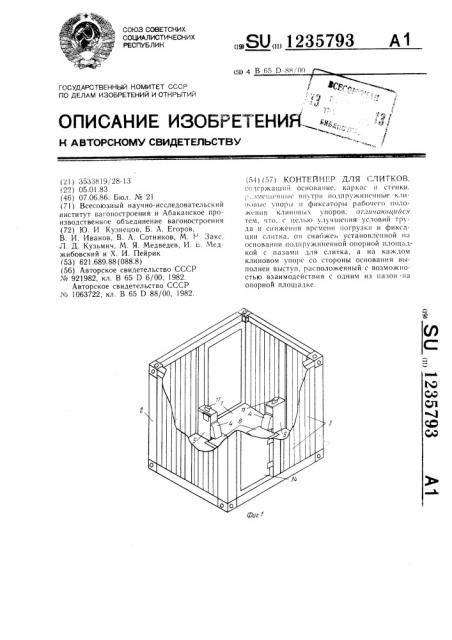

На фиг. 1 изображен контейнер, общий вид; на фиг. 2 — то же, с установленным в нем слитком, вид сбоку; на фиг. 3— узел 1 на фиг. 2 (одно из фиксирующих устройств, расположенное в контейнере); на фиг. 4 — разрез А — А на фиг. 3.

Контейнер для слитков содержит основание 1, каркас 2 и стенки 3, размещенные внутри подпружиненные клиновые упоры 4 фиксаторы 5 рабочего положения клиновых упоров. Контейнер снабжен установленной на основании 1 подпружиненной опорной площадкой 6 с пазами для слитков, а на каждом клиновом упоре 4 со стороны основания выполнен выступ 7, расположенный с

2О возможностью взаимодействия с одним из пазов на опорной площадке 6. Фиксаторы клиновых упоров выполнены из набора пластин 8, подвешенных на свободно установленной относительно корпуса оси 9. Пластины выполнены с возможностью западания в про- 25 странство между торцовыми сторонами 10 клиновых упоров 4 и внутренней стенкой

3 контейнера. На оси 9 прикреплена рукоятка 11, а на направляющих 12 шарнирно

2 укреплена поворотная планка 13 для фиксации рукоятки 11 в поднятом положении.

Контейнер снабжен дверцами 14.

Подготовку контейнера к загрузке и загрузку осуществляют следующим образом.

Контейнер устанавливают на площадке.

Пворотом рукоятки 11 вверх поднимают пластины 8, затем задвигают клиновые упоры

4 до тех пор, пока выступ 7 не войдет в паз, выполненный на опорной площадке

6, и не зафиксирует упоры в исходное положение, как показано на фиг. 3 с-..лошными линиями.

Грузоподъемным краном слиток! 5 опускают в контейнер. В момент контакта слитка с опорной площадкой 6 последняя под собственной массой слитка 15, сжимая пружины

16, опускается вниз и выводит из паза выступ 7. Под действием пружин 7 клиновые упоры 4 выдвигаются и фиксируют слиток

15. Затем опускают поворотную планку !3, в результате чего пластины 8 западают в пространство клиновых упоров и таким образом фиксируют последние в рабочем положении.

Предлагаемое конструктивное выполнение улучшает условия .пуда рабочих, так как они при загрузке и фиксации слитка не находятся в зоне выделения сернистых газов. Слиток загружают в контейнер без вмешательства человека, при этом время загрузки контейнера сокращается
