СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ .

РЕСПУБЛИК

ÄÄSUÄÄ 1235806 дц 4 В 65 Н 54/22

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР I

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ с-, ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АBTOPCHOMY СВИДЕТЕЛЬСТВУ (21) 3837190/28-12 (22) 03.01.85 (46) 07.06.86. Бюл. № 21 (72) Н. Ф. Меркулов, Ю. А. Митрофанов и А. А. Лобов (53) 677.053.2 (088.8) (56) Авторское свидетельство СССР № 590228, кл. В 65 Н 54/22, 1975. (54) (57) УСТРОИСТВО ДЛЯ НАМОТКИ

НИТЕВИДНОГО МАТЕРИАЛА, содержащее револьверную головку с размещенными на ней паковкодержателями, раскладчик нитевидного материала и средство для перезаправки нитевидного материала с одного паковкодержателя на другой, включающее рычаг с захватом нитевидного материала, клиновые зажимы и ножи для перерезания нитевидного материала, отличающееся тем, что, с целью повышения надежности работы, средство для перезаправки нитевидного материала имеет по меньшей мере один дополнительный рычаг с захватом, причем общее количество рычагов с захватами соответствует количеству паковкодержателей, и фиксаторы угловых положений рычагов, а рычаги размещены со стороны торцов паковкодержателей с возможностью поворота в плоскостях, пересекающих плоскости торцов паковкодержателей, и подпружинены к паковкодержателям, при этом захваты выполнены V-образными и сопряжены с клиновыми зажимами.

1235806

Изобретение относится к области заправки и перезаправки нитей в текстильной и химической промышленности и может быть использовано в электротехнической промышленности и производстве стекловолокна.

Цель изобретения — повышение надежности работы.

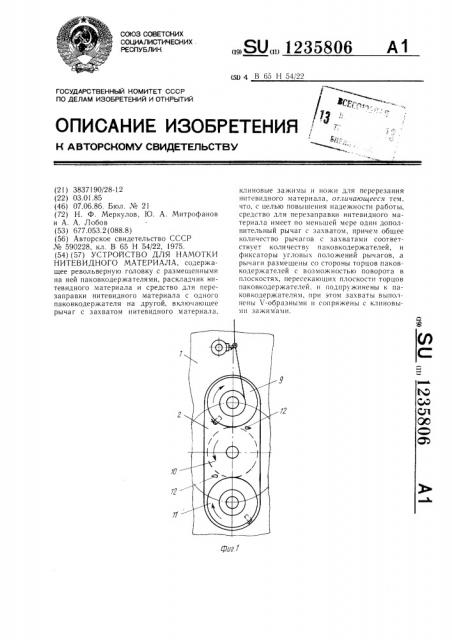

На фиг. 1 представлено предлагаемое устройство, исходное положение; на фиг. 2— то же, положение окончательной намотки; на фиг. 3 — то же, положение при повороте головки на 90, на фиг. 4 — то же, вид при повороте головки на 180 ; на фиг. 5 — то же, момент захвата нити и ее обрезания; на фиг. 6 — то же, вид сбоку; на фиг. 7 и 8— заправляющее устройство, виды в исходном положении после захвата нити, зажима ее и обрезания соответственно; на фиг. 9 то же, вид сверху; на фиг. 10 — то же,вид сбоку.

Устройство (фиг. !) состоит из корпуса 1, на котором смонтированы револьверная головка 2 с собственным приводом 3 (фиг. 6) и приводом 4 шпинделей паковкодержателей

4 нитераскладчик 5 (фиг. 3) с приводом 6 (фиг. 6) и нитеводителем 7.

На револьверной головке 2 установлены шпиндели-паковкодержатели 8, приводимые во вращение шестернями 9 — 11 (фиг. 1), и два ножа 12. На каждой шестерне 9 и 11 (фиг. 7 — 10) со стороны торца паковкодержателя крепится средство для перезаправки нитевидного материала, состоящее из корпуса 13, рычага 14, вращающегося на оси 15 под углом к оси вращения шпинделей с возможностью поворота в плоскости, пересекающей плоскость торца паковкодержателя, пружины 16 и фиксатора 17 с пружиной 18 (фиг. 9). На рычаге закреплен Чобразный захват 19 нити с прорезью 20 (фиг. 7 и 10), скосом 21 и клиновым зажимом 22, сопряженным с захватом 19 (фиг. 8).

Пружина 18 и корпус 13 крепятся винтами 23 и 24. На шпиндели устанавливаются паковки 25 и 26 для намотки нитей. Общее количество рычагов с захватами соответствует количеству паковкодержателей для наматываемых паковок.

Устройство работает следующим образом.

Нить заправляется вручную на верхнюю паковку, которая приводится во вращение шестернями 9 — 11, раскладывается нитераскладчиком 5 посредством нитеводителя 7.

Рычаг 14 пружиной 16 на нижней паковке прижат в крайнем правом положении, а захват 19 с зажимом 22 находится в зоне

10 5

З0

45 раскладки нити (фиг. 7 и 10). На верхней паковке рычаг 14 зафиксирован в крайнем левом положении фиксатором 17. Таким образом захват 19 выведен из зоны раскладки нити.

В момент полной намотки на верхнюю паковку нити подается сигнал на привод 3 и револьверная головка 2 (фиг. 2 и 3) поворачивается на угол 180 . Нитеводитель 7 подводит нить к вращающемуся захвату 19 (фиг. 4) . Нить, скользя по скосу 21, заходит в прорезь 20, зажимается клиновым зажимом 22 и натягивается между паковками 25 и 26 и ножом 12. Усилие натяжения приводит к повороту вокруг оси 15 и рычага 14 в крайнее левое положение, выводя зажим нз зоны раскладки нити, и фиксирует рычаг фиксатором 17 (фиг. 8) . Таким образом, захват не мешает следующему витку нити, которая, подвигаясь на нож 12, обрезается и, захваченная захватом 19 и зажатая клиновым зажимом 22, наматывается на пустхю паковку 25.

После того, как намотанная паковка устанавливается внизу, она снимается с паковкодержателя 8, на который ставится пустая, а рычаг 14 расфиксируется нажатием на пружину 18 и приводится пружиной 16 в исходное положение (фиг. 7).

При полной намотке верхней (новой) паковки подается сигнал на поворот револьверной головки 2 на 180 и цикл перезаправки нити повторяется.

В предлагаемой конструкции процесс перезаправки нити черезвычайно прост. В нем используется само вращение паковок, нет дополнительных узлов и приводов к ним.

Наличие рычага с захватывающим Ч-образным приспособлением с клиновым зажимом и установка неподвижных ножей не требует никаких сложных устройств, самостоятельных приводов и систем их управления. Весь процесс перезаправки гармонично вписывается в процесс смен паковки на револьверной головке и не занимает лишних мест.

Эта простая схема перезаправки может быть использована без доработок и в том случае, когда роль раскладчика нити осуществляет сама паковка, совершая возвратно-поступательное движение при нераскладываемой нити.

Испытания устройства показали преиму щества его по сравнению с известными подобными и возможность перезаправки нити при любых скоростях (до 500 м/мин), шагах раскладки и любого номера нити.!

235806

1235806

1235806!

235806
