Сырьевая смесь для изготовления легкого бетона

Сырьевая смесь для изготовления легкого бетона

Иллюстрации

Показать все

Реферат

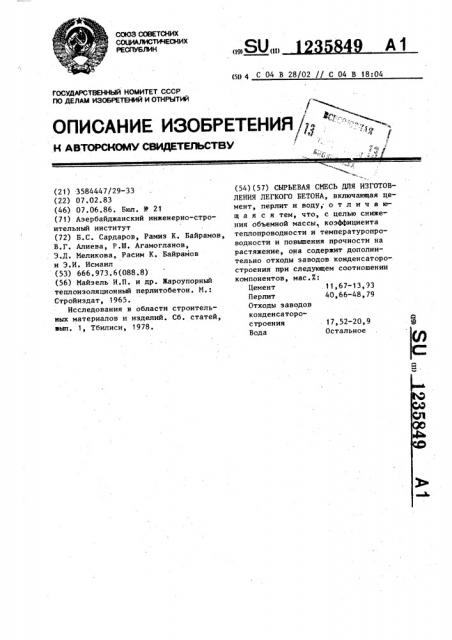

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСГМЬЛИН (1% (11) Ai

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ /ц

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

4„:("$3

1 ( (21) 3584447/29-33 (22) 07.02.83 (46) 07.06.86. Бюл. У. 21 (71) Азербайджанский инженерно-строительный институт (72} Б.С. Сардаров, Рамиз К. Байрамов, В.Г. Алиева, P.Ø. Агамогланов, Э.Д. Меликова, Расим К. Байрамов и Э.И. Исмаил (53) 666.973.6(088.8) (56) Майзель И.П. и др. Жароупорный теплоиэоляционный перлитобетон. М.:

Стройиздат, 1965.

Исследования в области строительных материалов и изделий. Сб. статей, вып. 1, Тбилиси, 1978. (SO 4 С 04 В 28/02 // С 04 В 18..04 (54) (57) СЫРЬЕВАЯ СМЕСЬ ДЛЯ ИЗГОТОВЛЕНИЯ ЛЕГКОГО БЕТОНА, включающая цемент, перлит и воду; о т л и ч а ющ а я с я тем, что, с целью снижения обьемной массы1 коэффициента теплопроводности и температуропроводности и повышения прочности на растяжение, она содержит дополнительно отходы заводов конденсаторостроения при следующем соотношении компонентов, мас.Ж:

Цемент . 11,67-13, ЭЗ

Перлит 40,66-48,79

Отходы заводов конденсаторостроения 17,52-20,9

Вода Остальное а

Прочность,кгс/см

Удел ь» ная теплоемкость ккал/кг С Температуропроводность, М/%%. С оэффи1иен теплоКомпоненты и их содержание, Х

Роста смеси бьемная асса, г/и растяжение скатие проводности а ккал/м.ч.С

Цемент, 22,24

Заполнитель иэ перлита 62,20

0,21 14,5 ° 10

15,56 1685 ° 0 104,0 12,02 0,52

Вода

11,67

Цемент

Заполнитель нэ перлита 48,79

Отходи 17 52

0,81 6,3 10

22,02 1012,0 105„0 16,0 О, 12!

2,50

Цемент

Заполнитель нэ перлита 45,23

18,82

23,45 - 1045,0 112,0 18,0

Отходы

0,78 6,0 10

0,14

13,93

Цемент

Изобретение относится к области строительных материалов и может быть использовано в промышленности строительных материалов и строительстве.

Цель изобретения - сникение объемной массы, коэффициента теплопроводности и температуропроводности и повышение прочности на растяжение.

Отходы заводов конденсаторостроения имеют следующий химический состав: А (ООН 80-8 57., А 1{ ОН) 3 20-1 5Х, Указанные отходы представляют собой тонкодисперсный порошок белого цвета. Его вводят в легкобетонную смесь при изготовлении легкого бетона путем смешивания заполнителя и отходов без изменения существующей технологии, что позволяет использовать имеющееся оборудование.

При введении отходов в состав предлагаемой легкобетонной смеси получают бетон с более низкой объем35849 2 ной массой, так как при этом достигается более равномерная мелкопористая структура. Кроме того, значительно снижается расход материа5 лов на 1 см °

Из предлагаемых легкобетонных смесей изготавливают балки размером

10х10х31 см и плиты размером 2,5х2,5х х5 см,, заполненные формы подвергают

10 выбрации в течение 60 с на стандартной виброплощадке. Через сутки после формования производят распалубку образцов, которые хранят во влажных условиях и испытывают в 28-дневном

15 возрасте °

Для сравнения приведены физикомеханические и теплотехнические характеристики свойств бетона, изготовленного из известной легкобетонной

20 смеси.

Результаты испытаний сведены в таблицу.

1235849

Продолмение таблицы

Заполнитель из яерлита 40,66

Отходы " 20,90

0,75 5,8 ° 10

24,51 1060,0 120,0 20,0 О, 15

Вода

Составитель О. Моторина

Техред О.Гортвай Корректор М, Максимишинец

Редактор Н. Егорова

Заказ 3056/20 Тирам 640 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раувская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Умгород, ул. Проектная, 4
