СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (51) 4 С 21 D 1/02 1/62

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3839875/22-02 (22) 09.01.85 (46). 07.06.86. Вюл. Р 21 (72) А.А.Артемкин (53} 621.784.6(088.8) (56) Авторское свидетельство СССР

И 560916, кл. С 21 D 1/02, 1976.

Авторское свидетельство СССР

У 386997, кл. С 21 Э 1/02, 1973.

„„SU„„1235930 А 1 (54) (5» УСТРОИСТВО ДЛЯ ОХЛАЖДЕНИЯ

ПРОКАТА, содержащее коллектор с подводящими патрубками и щелью для истечения охлаждающей жидкости, о т л и ч а ю щ е е с я тем, что, с целью повышения качества охлаждения эа счет стабилизации расхода охлаждающей жидкости по длине коллектора, оно снабжено герметичной эластичной камерой, расположенной в полости коллектора по всей длине его и заполненной жидкостью.

t 12

Изобретение относится к термической обработке, в частности к устройствам для охлаждения проката.

Цель изобретения — повышение качества охлаждения за счет стабилизации расхода охлаждающей жидкости по длине коллектора °

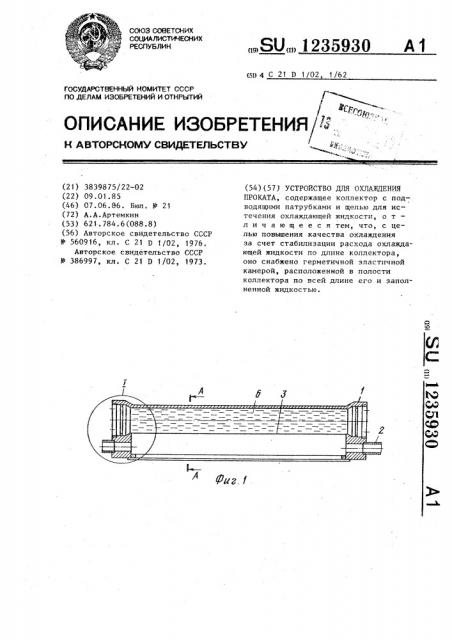

На фиг. 1 представлено устройство продольный разрез; на фиг. 2 — узел

I на фиг. 1; на фиг. 3 — разрез А-А на фиг. 1; на фиг. 4 — устройство,, продольный разрез, с профилем эластичной камеры, который она принимает при подаче охладителя через подводящие патрубки.

Устройство содержит коллектор 1 с патрубками 2 для подвода охлаждающей жидкости и эластичную камеру 3, выполненную, например, из резинового баллона, установленного в коллектор с помощью конических колец 4 и пробок 5. Камера 3 заполнена жидкостью

6. В пробках 5 установлены обратные клапаны 7, через которые производится заполнение камеры 3 жидкостью и уцаление иэ нее воздуха. На коллекторе закреплены планки 8, которые образуют щелевое сопло 9.

Устройство работает следующим образом.

Охлаждающая жидкость подается в коллектор 1 через подводящие патруб— ки 2. При движении жидкости в коллекторе пЬ мере удаления от подводящих патрубков скорость ее уменьшается, из-за чего уменьшаются потери скоростного напора и статическое давление

2 перед соплом. В середине коллектора встречные потоки охлаждающей жидкос. ти сливаются, а их скоростной напор переходит в потенциальный, что вызы«ает повышение статического давления в этой части коллектора. Неравномерный потенциальный напор охлаждающей жидкости по длине коллектора 1 воздействует на камеру 3, вызывая ее

1О деформацию и перетекание жидкости 6, заполняющей камеру иэ областей повышенного в области пониженного потенциального напора охлаждающей жидкости. Деформация камеры 3 приводит к уменьшению проходного сечения коллектора 1 в областях пониженного потенциального напора охлаждающей жидкости, что «ызывает в этих зонах возрастание сопротивления движению охлажда20 ющей жидкости вдоль коллектора 1 и при«оцит к увеличению статического давления перед соплом в этих областях.

В зоне повышенного потенциального напора охлаждающей жидкости (в сере25 дине коллектора) происходит увеличение проходного сечения, что приводит к уменьшению статического давления охлаждающей жидкости.

ЗО Эти изменения проходного сечения коллектора. 1 происходят до тех пор, hoка потенциальный напор охлаждающей жидкости не становится постоянным по всей длине коллектора 1, что обеспечивает постоянство расхода охладителя по длине щеле«ого сопла, за счет

->åãî повышается качество охлаждения. ф .7 д
