Устройство для очистки подводной части пляжа проточного водоема от наносов

Устройство для очистки подводной части пляжа проточного водоема от наносов

Иллюстрации

Показать все

Реферат



СООЗ СсжТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (19) (11) (51) 4 Е 01 H 1?/00 ()

S - 1,.

/Ц -: /

ОПИСАНИЕ ИЗОБРЕТЕНИЙ

И A ВТОРСКОМ .Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3844567/29-11 (22) 11. 01. 85 (46) 07. 06. 86 . Вюл. Ф 21 (71) Новосибирский филиал Всесоюзного научно-исследовательского института транспортного строительства (72) Д.В. Рощупкин, В.Д. Здобнина и В.Д.Pощупкин (53) 625.714(088.8) (56) Авторское свидетельство СССР

Р 1203181, кл. Е 01 Н 12/00, 1984. (54) (57) УСТРОЙСТВО ДЛЯ ОЧИСТКИ

ПОДВОДНОЙ ЧАСТИ ПЛЯЖА ПРОТОЧНОГО ВОДОЕМА 0Т НАНОСОВ, содержащее помещенные в водоеме под острым углом к направлению течения щиты, о т л ич а ю щ е е с я тем, что, с целью повышения эффективности очистки путем использования ледяного покрова водоема в зимнее время года, оно снабжено пригрузами, установленными,на одном конце каждого из щитов, который вырезан из ледяного покрова, и шарнирно закрепленными другими концами на ледяном покрове с возможностью поворота в вертикальной плоскости, при этом щиты размещены по площади водоема в шахматном порядке. ф,у а

Составитель Г. Белоцерковский

Редактор И.Марголина Техред H.Ïîïñÿè÷ Корректор Е.Сирохман

Заказ 3071/30 Тираж 514 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раунская наб, д. 4/5

Производственно-полиграфическое предприятие, г.Ужгород, ул.Проектная, 4

1 12360

Изобретение относится к устройствам для очистки пляжей.

Цель изобретения — повышение эффективности очистки путем испопьзования ледяного покрова водоема в зимнее время года.

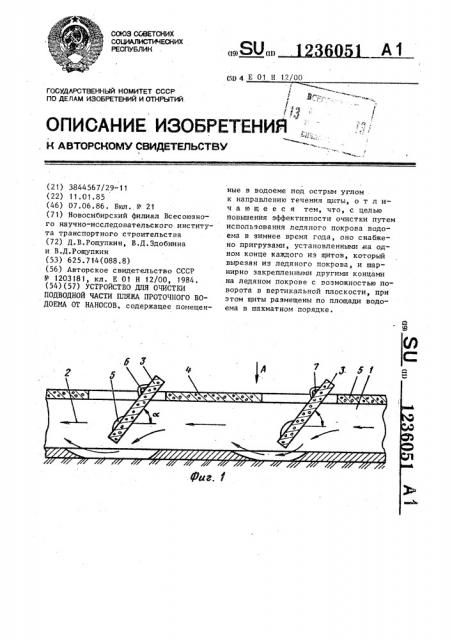

На фиг. 1 изображена часть водоема с устройством для очистки; на фиг. 2 — вид А на фиг. 1.

Устройство для очистки пляжа состоит иэ помещенных в водоеме 1 под острым углом к течению 2 воды щитов 3, которые вырезаны из ледяного покрова 4, покрывающего водоем 1 в зимнее время года. Щиты 3 снаб- 5 жены на одном конце пригрузами 5, и с помощью шарниров прикреплены другиии концами к ледяному покрову 4.

Шарниры состоят из петли 6, вмороженной в тело каждого щита 3, и проде-2О той в петлю б оси 7. Щиты 3 размещены по Площади водоема в шахматном порядке. . Устройство используется следую5 щим образом. 25

Под деиствием пригрузов 5 ледяные щиты 3 поворачиваются в шарнирах и принимают положение под острым углом са к потоку 2 в акватории водоема

Поток воды 2, набегая на щит 3, отклоняется, стекает по щиту 3 вниз, „огибает его нижний край, ударяется э слой наносов, разматывает их и уносит с собой ниже но течению за пределы пляжа. Зона ра-мыва наносов развивается в длину вправо и впево 07 ижнего конца щита 3 до тех пор, пока зона размыва у конца одного щита 3 не сомкнется с зоной :размыва соседнего по течению щита 3.!

С течением времени ледяные щиты 3, омь|ваемые набегающим-потоком воды 2, имеющими положительную температуру, начинают таять. Весной остатки щитов 3 с шарнирами уносятся за пределы пляжа ледоходом, а сам пляж остается очищенным от наносов.
