Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛ ИСТИЧЕСНИХ

РЕСПУБЛИН

„„SU„, 1236156 (50 4 F 04 В 19 12

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 .1„

N= n, (21) 3829501/25-06 (22) 25.12.84 (46) 07.06.86. Бюл. № 21 (72) В. И. Дементьев (53) 621.512.5(088.8) (56) Авторское свидетельство СССР № 316868, кл. F 04 В 43/04, 1969.

Патент США № 4321020, кл. F 04 В 19/14, опублик. 1982. (54) (57) 1. НАСОС, содержащий корпус, выполненный в виде статорной обмотки электродвигателя, и трубчатый кольцевой рабочий орган из диэлектрического материала с входным и выходным отверстиями. в котором размещены стальные шарики, отличающийся тем, что, с целью повышения эффективности путем увеличения пути, на котором на шарик действует электромагнитное поле, трубчатый рабочий орган выполнен в виде жесткой спирали, первый и последний витки спирали выполнены выступающими за пределы корпуса и соединены между собой прямолинейным участком, при этом входное и выходное отверстия выполнены в виде продольных пазов и расположены в местах соединения спирали с прямолинейным участком.

2. Насос по п. 1, отличающийся тем, что число шариков выбрано из соотношения где Н вЂ” длина прямолинейного участка;

d — диаметр шарика; и — число витков спирали.

1236156

Я=-1 — +и, Составитель И. Бикбулатов

Редактор О. Головая Техред И. Верес Корректор В. Бутяга

Заказ 3004/35 Тираж 586 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», r. Ужгород, ул. Проектная, 4

Изобретение относится к насосостроению, в частности к машинам с электродинамическим приводом.

Цель изобретения — повышение эффективности путем увеличения пути, на котором на шарик действует электромагнитное поле.

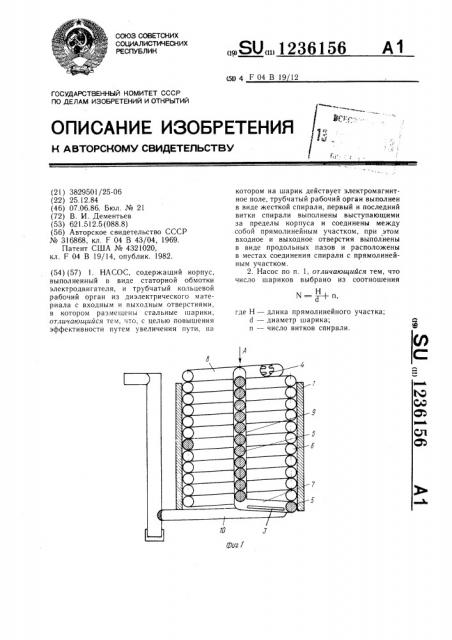

На фиг. 1 представлен предлагаемый насос, осевое сечение; на фиг. 2 — вид А на фиг. 1.

Насос содержит корпус 1, выполненный в виде статорной обмотки электродвигателя (не показаны) и трубчатый кольцевой рабочий орган 2 из диэлектрического материала с входным 3 и выходным 4 отверстиями, в котором размещены стальные шарики 5.

Трубчатый рабочий орган 2 выполнен в виде жесткой спирали 6, первый 7 и последний 8 витки спирали 6 выполнены выступающими за пределы корпуса 1 и соединены между собой прямолинейным участком 9, при этом входное 3 и выходное 4 отверстия выполнены в виде продольных пазов и расположены в местах соединения спирали 6 с прямолинейным участком 9.

Число шариков 5 выбрано из соотношения где Н вЂ” длина прямолинейного участка 9;

d — диаметр шарика 5; и — число витков спирали 6.

Кроме того, насос снабжен подводными трубопроводами 10 и нагнетательным каналом 11 с постепенно нарастающим сечением.

Насос работает следующим образом.

Перед первым запуском в насос заливается перекачиваемая жидкость, при последующих запусках жидкость в насосе остается от предыдущего запуска.

Стальной шарик 5 за счет вращающегося магнитного поля статорной обмотки корпуса 1 получает круговое вращение и движется по спирали 6. При своем движении шарик захватывает определенный объем жидкости и вытесняет ее в последний виток 8. Шарик 5 с нагнетаемой жидкостью, освободившись от действия сил магнитного поля, в зоне последнего витка 8 отделяется от жидкости и за счет сил инерции и давления, создаваер0 мого последующим шариком 5, вытесняет нижний шарик 5 из прямолинейного участка 9. Далее процесс повторяется, и жидкость подается в нагнетательный канал 11.

Эффективность насоса повышается за счет того, что на шарик на всем пути нагнетания действует электромагнитная сила.
