Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ÄÄSUÄÄ 1236177

А1 (5д 4 F 04 Э 13/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ 1

/p

ОПИСАНИЕ ИЗОБРЕТЕНИ9

К ABTOPGHOMY СВИДЕТЕЛЬСТВУ -17 (21) 3783174/25-06 (22) 22.08.84 (46) 07.06.86. Бюл. 21 (71) Особое конструкторское бюро пожарных машин (72) В. Н. Анисов (53,) 621.671 (088.8) (56) Макаров P. А. Тензометрия в машиностроении. — М.: Машиностроение, 1975, с. 134, рис. 61.

Грянко Л. И., Папир А. Н. Лопастные насосы. — Л.: Машиностроение, 1975, с. 393. (54) (57) 1. УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ОСЕВЫХ СИЛ НА ВРАЩАЮЩИХСЯ ВАЛАХ, содержащее закрепленный на конце вала подшипник и измерительный элемент с тензодатчиками, выполненный в виде тонкостенного цилиндра, один конец которого закреплен в корпусе, от u«avu

2. Устройство по и. 1, от.ггпчаюшеее.г тем, что цилиндр закреп, ген на оправк. и корпхсе байонетным соединен«ем.

1236177

Вид б

Вид д

Фиг. Г

Составитель В. Девисилов

Техред И. Верес Корректор В. Синицкая

Тираж 536 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и оз крытий

1! 3035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Редактор Н. Яцола

Заказ 3007/37

Изобретение относится к измерительной технике и предназначено для измерения осевых сил на вращающихся валах, в частности роторах гидравлических машин.

Цель изобретения — расширение диапа5 зона измерения путем обеспечения возможности определения осевых сил в двух противоположных направлениях.

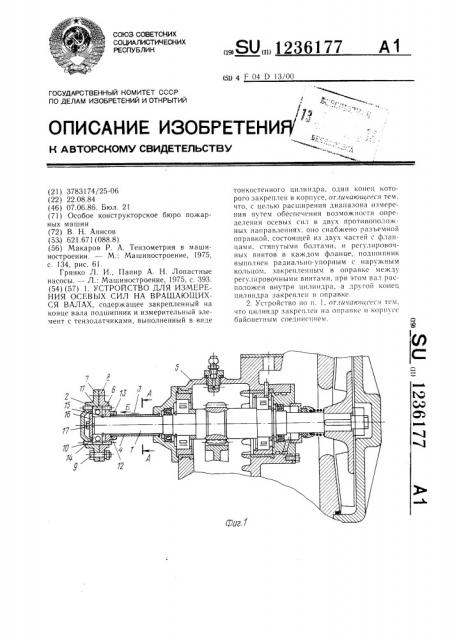

На фиг. 1 изображена конструкция устройства; на фиг. 2 — разрез А — А на фиг. 1; на фиг. 3 — вид Б на фиг. 1 (конструкция 10 крепления байонетного типа на цилиндре); на фиг. 4 — то же (крепление на оправке).

Устройство для измерения осевых сил на вращающихся валах, содержит закрепленный на конце вала l подшипник 2 и из15 мерительный элемент с тензодатчиками 3, выполненный в виде тонкостенного цилиндра 4, один конец которого закреплен в корпусе 5. Устройство снабжено разъемной оправкой 6, состоящей из двух частей с фланцами 7 и 8 стянутыми болтами 9, и регулировочных винтов 10 в каждом фланце

7 и 8, подшипник 2 выполнен радиальноупорным с наружным кольцом 11, закрепленным в оправке 6 между регулировочными винтами 10, при этом вал 1 расположен внутри цилиндра 4, а второй конец цилиндра 4 закреплен в оправке 6. Цилиндр 4 закреплен на оправке 6 и корпусе 5 байонетным соединением, состоящим из выступов

12 на цилиндре 4 и пазов 13 на оправке 6.

Внутреннее кольцо 14 подшипника 2 закреплено на валу 1 посредством разрезного кольца 15 и шайбы 16 с винтом 17. От поворота в оправке 6 цилиндр 4 зафиксирован винтами 18.

Устройство работает следующим образом.

При возникновении осевого усилия на валу 1, направленного в одну сторону (влево на фиг. 1), осевое усилие через разрезное кольцо 15 воспринимает внутреннее кольцо 14 подшипника 2. Через подшипник 2 усилие передается на разъемную оправку 6 и через нее — на цилиндр 4, который подвергается деформации растяжения. Деформацию воспринимает тензодатчик 3 (или тензодатчики), наклеенный на цилиндр 4 сигнал с которого регистрируется измерительной аппаратурой (не показана) . При изменении направления действия осевой силы, она через шайбу 16, подшипник 2 и оправку 6 воздействует на цилиндр 4 и сжимает его. Усилие сжатия регистрируется с помощью тензодатчика. Регулировочные винты 10 обеспечивают выбор возможных зазоров в соединении цилиндра 4 с оправкой 6. Кроме того, они позволяют исключить осевой люфт в подшипнике 2. Байонетное соединение позволяет обеспечить быстрое соединение цилиндра 4 с оправкой 6.
