Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5д4 F 04 F 5 10

Жь /

ОПИСАНИЕ ИЗОБРЕТЕНИЯ;

К А ВТОРСКОМ,К СВИДЕТЕЛЬСТВУ (21) 3784363/25-06 (22) 27.08.84 (46) 07.06.86. Бюл. № 21 (71) Ивано-Франковский институт нефти и газа (72) А. М. Абдулзаде, Ш. Х. Джанмамедов, Ф. А. Абдулзаде, Ю. H. Леонтьев и P. A. Абдулзаде (53) 621. 694.2 (088.8) (56) Авторское свидетельство СССР № 966323, кл. F 04 F 5/02, 1981.

„„SU„„1236197 А1 (54) (57) СКВАЖИННЫЙ СТРУЙНЫЙ HAСОС, содержащий активное сопло, камеру смешения, диффузор, расположенный на его выходе клапан и напорный трубопровод, отличающийся тем, что, с целью повышения производительности, он дополнительно содержит подпружиненный диск, установленный в напорном трубопроводе с возможностью осевого перемешения и имеющий периферийные отверстия, перекрываемые торцом диффузора при крайнем верхнем положении диска, и центральное отверстие с седлом под клапан, а последний выполнен в виде подпружиненного шара.

1236197

Составитель . Ковбаса

Редактор С. Саенко Техред И. Верес Корректор Л. Тяско

Заказ 3008 38 Тираж 586 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4(5

Филиал ППП «Патент», r. Ужгород, ул Проектная, 4

Изобретение относится к струйной технике, преимущественно к скважинным струйным насосам, используемым при бурении скважин.

Цель изобретения — повышение произ5 водительности.

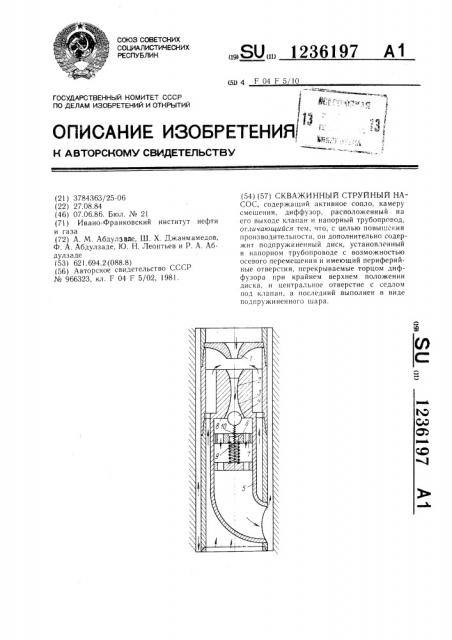

На чертеже представлен предлагаемый струйный насос, продольный разрез.

Насос содержит активное сопло 1, камеру 2 смешения, диффузор 3, располо- 10 женный на его выходе клапан 4 и напорный трубопровод 5. Насос дополнительно содержит подпружиненный диск 6, установленный в напорном трубопроводе 5 с возможностью осевого перемещения и имеющий периферийные отверстия 7, перекрываемые торцом 8 диффузора 3 при крайнем верхнем положении диска 6, и центральное отверстие 9 с седлом 10 под клапан 4, а последний выполнен в виде подпружиненного шара.

Активная среда, истекая в виде гидроимпульсного потока из сопла 1, увлекает в камеру 2 смешения пассивную среду. В диффузоре 3 кинетическая энергия смеси сред частично преобразуется в потенциальную энергию, а гидроимпульсный поток смеси сред, истекая из диффузора 3, набегает на клапан 4, вызывая его периодическое перемещение вниз, посадку на седло 10 и совместное перемещение клапана 4 и диска 6 с соответствующим усилением величины гидроимпульсных колебаний.

При этом в крайнем верхнем положении диска 6 его периферийные отверстия 7 перекрыты для прохода среды торцом 8 диффузора 3, а в крайнем нижнем положении диска 6 его центральное отверстие 9 перекрыто клапаном 4.
