Реферат

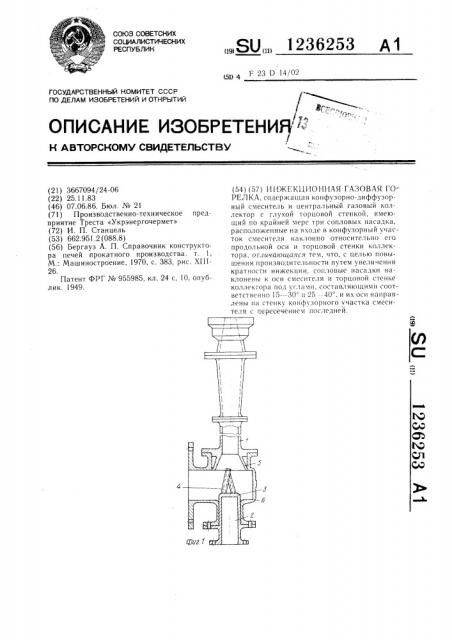

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51, 4 F 23 D 14/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ""

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3667094/24-06 (22) 25.11.83 (46) 07.06.86. Бюл. № 21 (71) Производственно-техническое предприятие Треста «Укрэнергочермет» (72) И. П. Станцель (53) 662.951.2 (088.8) (56) Бергауз А. П. Справочник конструктора печей прокатного производства. т. 1, М.: Машиностроение, 1970, с. 383, рис. XIII26.

Патент ФРГ № 955985, кл. 24 с, 10. опублик. 1949.

„„SU„„1236253 д1 (54) (57) ИНЖЕКЦИОННАЯ ГАЗОВАЯ I ОРЕЛКА, содержащая конфузорно-диффузорный смеситель и центральный газовый коллектор с глухой торцовой стенкой, имеющий по крайней мере три сопловых насадка, расположенные на входе в конфузорный участок смесителя наклонно относительно его продольной оси и торцовой стенки коллектора, отличающаяся тем, что, с цельк) повышения производительности путем увеличения кратности инжекцни. сопловые насадки наклонены к оси смесителя и торцовой стенке коллектора под углами, составляющими соответстBc ííо 15--30= и 25 40, и иx оси направлены на стенку конфузорного участка смесителя с пересечением последней.

1236253

Фю /

Составитель С. Гудкова

Редактор В. Иванова Техред И. Верес Корректор В. Бутяга

Заказ 3009/40 Тираж 514 Поднисное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Изобретение относится к устройствам для сжигания газообразного топлива и может быть использовано на металлургических и машиностроительных заводах для отопления нагревательных печей.

Целью изобретения является повышение производительности путем увеличения кратности инжекции.

На фиг. 1 изображена горелка, продольный разрез; на фиг. 2 — газовый коллектор с сопловыми насадками; на фиг. 3 — вид А на фиг. 2.

Инжекционная газовая горелка содержит конфузорно-диффузорный смеситель 1 и центральный газовый коллектор 2 с глухой торцовой стенкой 3, имеющей по крайней мере три сопловых насадка 4, расположенные на входе в конфузорный участок 5 смесителя 1 наклонно относительно его продольной оси и торцовой стенки 3 коллектора 2, причем сопловые насадки 4 наклонены к оси смесителя 1 и торцовой стенке 3 коллектора 2 под углами, составляющими соответственно 15 — 30 и 25 — 40, и их оси направлены на стенку конфузорного участка 5 смесителя 1 с пересечением последней. Газовый коллектор

2 установлен в воздушном коробе 6.

Газовая горелка работает следующим образом.

Газ подается по центральному газовому коллектору 2 и через сопловые насадки 4, которые наклонены к оси смесителя 1 и торцовой стенке 3, в виде закрученой струи поступает в смеситель 1, создавая разрежение в воздушном коробе 6.

Э кспериментально установлено что выполнении углов наклона сопловых насадков к оси смесителя 1 и торцовой стенке 3 коллектора 2, составляющими соответственно 15 — 30 и 25 — 40 достигается максимальное увеличение кратности инжекции за счет выравнивания поля скоростей по сечению смесителя 1, что обеспечивает повышение производительности с одновременным сок ращением удельного расхода топлива.
