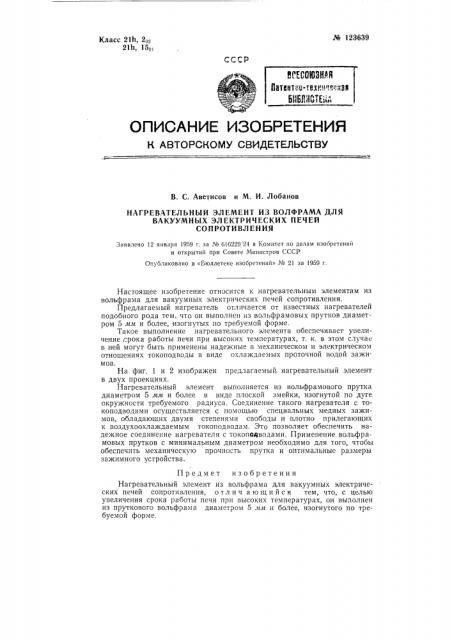

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

В. С. Аветисов и М. И. Лобанов

НАГРЕВАТЕЛЬНЫЙ ЭЛЕМЕНТ ИЗ ВОЛФРАМА ДЛЯ

ВАКУУМНЫХ ЭЛЕКТРИЧЕСКИХ ПЕЧЕЙ

СОПРОТИВЛЕНИЯ

Заявлено 12 января 1959 г. за М 616229 24 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» Ке 21 за 1959 г.

Настоящее изобретение относится к нагревательным элементам из вольфрама для вакуумных электрических печей сопротивления.

Предлагаемый нагреватель отличается от известных нагревателей подобного рода тем, что он выполнен из вольфрамовых прутков диаметром 5 мм и более, изогнутых по требуемой форме.

Такое выполнение нагревательного элемента обеспечивает увеличение,"рока работы печи при высоких температурах, т. к. в этом случае в ней могут быть применены надежные в механическом и электрическом отношениях токоподводы в виде охлаждаемых проточной водой зажимов.

На фиг. 1 и 2 изображен пред:1агаемый нагревательный элемент в двух проекциях.

Нагревательный элемент выполняется из вольфрамового прутка диаметром 5 мм и более в виде плоской змейки, изогнутой по дуге окружности требуемого радиуса. Соединение такого нагревателя с токоподводами осуществляется с помощью специальных медных зажимов, обладающих двумя степенями свободы и плотно прилегающих к воздухоохлаждаемым токоподводам. Это позволяет обеспечить надежное соединение нагревателя с токоподводами. Применение вольфрамовых прутков с минимальным диаметром необходимо для того, чтобы обеспечить механическую прочность прутка и оптимальные размеры зажимного устройства.

Предмет изобретения

Нагревательный элемент из вольфрама для вакуумных электрических печей сопротивления, отличающийся тем, что, с целью увеличения срока работы печи при высоких температурах, он выполнен из пруткового вольфрама диаметром 5 я в и более, изогнутого по требуемой форме. № 123639

Фиг. /

Фиг. 2
