Реферат



Ко 123644

Класс 21h, 301т

СССР ф щффФф " -РЩ."РП

ПатЕНт; О-твХКИЧЕСКаа

ЮБЕНИ

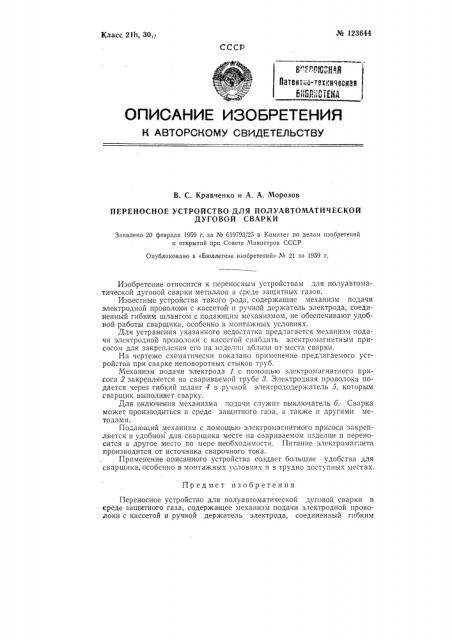

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

В. С. Кравченко и A. А. Морозов

ПЕРЕНОСНОЕ УСТРОЙСТВО ДЛЯ ПОЛУАВТОМАТИЧЕСКОЙ

ДУГОВОЙ СВАРКИ

Заявлено 20 Февраля 1959 г. за № 619793/25 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 21 за 1959 г.

Предмет изобретения

Переносное устройство для полуавтоматической дуговой сварки в среде защитного газа, содержащее механизм подачи электродной проволоки с кассетой и ручной держатель электрода, соединенныи, гибким

Изобретение относится к переносным устройствам для полуавтоматической дуговой сварки металлов в среде защитных газов.

Известные устройства такого рода, содержащие механизм подачи электродной проволоки с кассетой и ручной держатель электрода, соединенный гибким шлангом с подающим механизмом, не обеспечивают удобной работы сварщика, особенно в монтажных условиях.

Для устранения указанного недостатка предлагается механизм подачи электродной проволоки с кассетой снабдить электромагнитным присосом для закрепления его на изделии вблизи от места сварки.

На чертеже схематически показано применение предлагаемого устройства при сварке неповоротных стыков труб.

Механизм подачи электрода 1 с помощью электромагнитного присоса 2 закрепляется на свариваемой трубе 3. Электродная проволо" à подается через гибкий шланг 4 в ручной электрододержатель 5, которым сварщик выполняет сварку.

Для включения механизма подачи служит выключатель 6. Сварка может производиться в среде защитного газа, а также и другими методами.

Подающий механизм с помощью электромагнитного присоса закрепляется в удобном для сварщика месте на свариваемом изделии и переносится в другое место по мере необходимости. Питание электромагнита производится от источника сварочного тока.

Применение описанного устройства создает большие удобства для сьарщика, особенно в монтажных условиях H B трудно доступных местах. № 123644

Комитет по делам изобретений и открытий при Совете Министров СССР

Редактор А. К. Лейкина Гр. 98

11чфе рмационно-издательский отдел.

Объем 0,17 п. л. Зак. 7859

Подп. к неч. 24.!Х-59 г.

Тираж 1170 Цена 25 коп.

Типография Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Петровка, 14. шлангом с подающим механизмом, о тл и ч а ю ще е с я тем, что, с целью улучшения условий работы сварщика, механизм подачи снабжен электромагнитным присосом для закрепления его на изделии вблизи от места сварки.
