K 123653

Класс 25с, 8

СССР

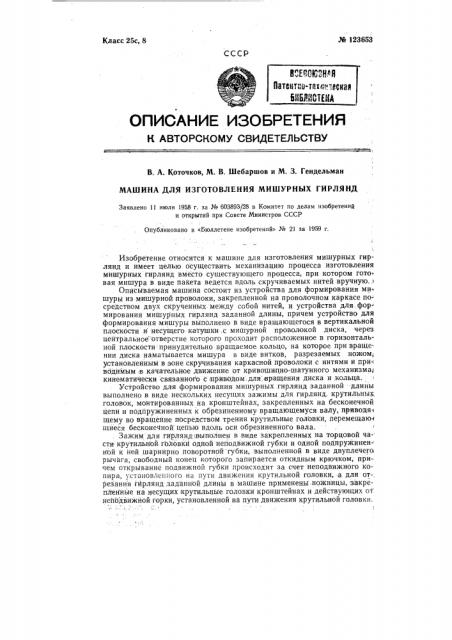

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

В. А. Коточков, М. В. Шебаршов и М. 3. Гендельман

МАШИНА ДЛЯ ИЗГОТОВЛЕНИЯ МИШУРНЫХ ГИРЛЯНД

Заявлено 11 июля 1958 r. за № 603893/28 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений> № 21 за 1959 г.

Изобретение относится к машине для изготовления мишурных гирлянд и имеет целью осуществить механизацию процесса изготовления мишурных гирлянд вместо существующего процесса, при котором гото. вая мишура в виде пакета ведется вдоль скручиваемых нитей вручную. >

Описываемая машина состоит из устройства для формирования ми. шуры из мишурной проволоки, закрепленной на проволочном каркасе по- средством двух скрученных между собой нитей, и устройства для.,фор-. мирования мишурных гирлянд заданной длины, причем устройство для формирования мишуры выполнено в виде вращающегося в вертикальной плоскости и: несущего катгуш1 и,с мишурной проволокой диска, через цейтральное"отверстие которого проходит расположенное в горизонтальной плоскости:принудительно вращаемое кольцо, на которое при вращении диска наматывается мишура в виде витков, разрезаемых ножом; установленным в зоне скручивания каркасной проволоки с нитями и при-: водимым в качательное движение от кривошипно-шатунного механизма1 кинематически связанного с ариводом.для,вращения диска и,кольца.

Устройство для формирования мишурных гирлянд заданной длийы выполнено в виде нескольких несущих зажимы для гирлянд. крутильныХ, головок, монтированных HB кронштейнах, закрепленных на бесконечной цепи и подпружиненных к обрезиненному вращающемуся валу, приводя щему во вращение посредством трения крутильные головки, перемещаю шйеся бесконечной цепью вдоль оси обрезиненного вала. . Зажим для гирлянд,выполнен в виде закрепленных на торцовой части крутильной головки одной неподвижной губки и одной подпружиненной к ней шарнирно поворотной губки, выполненной в виде двуплечега рычага; свободный конец которого запирается откидным крючком, причем открывание подвижной губки происходит за счет неподвижного копира, установленного на пути движения крутильной головки, а. для от-, резания гирлянд, заданной длины в машине применены, ножницы, закрепленные на несущих крутильные головки кронштейнах и действующих от нейодвижной горки, установленной на пути движения крутильной головки.

1 № 123653

На фиг, 1 изображена схема машины для изготовления мишурных гирлянд; на фиг. 2 — устройство для формирования мишуры; на фиг. 3— крутильная головка с зажимами для гирлянд.

Устройство для формирования мишуры состоит из вращающегося в вертикальной плоскости диска 1, который несет катушки 2 с мишурной проволокой 8. Через центральное отверстие диска 1 проходит расположенное в горизонтальной плоскости кольцо 4, на которое наматывается мишурная проволока 8 в виде витков. Диск 1 приводится во вращение соединенным с ним шкивом 5, получающим вращение от шкива 6, закрепленного на валу 7 электродвигателя 8. На этом же валу 7 сидит шкив

9, передающий вращение через редуктор 10 и звездочку 11 кольцу 4.

Кольцо 4 зажимается свободно вращающимися роликами 12, входящими в паз 18, сделанный по наружной поверхности окружности кольца 4, и удерживающими последнее при его вращении в горизонтальной плоскости. В зоне скручивания каркасной проволоки 14, поступающей с катушки 15 с нитями 16 и 17, поступающими соответственно с катушек

18 и 19 с внутренней стороны кольца 4 установлен нож 20 для разрезания витков мишурной проволоки 8, намотанной на кольцо 4, который приводится в качательное движение от кривошипно-шатунного механизма 21, связанного приводом 22 с электродвигателем 8.

Устройство для формирования мишурных гирлянд 23 у азанной длины состоит из крутильных головок 24, несущих зажимы для мишурных гирлянд 28, выполненные в виде закрепленных на торцовой части каждой крутильной головки 24 одной неподвижной губки 25 и одной подвижной губки 26, подпружиненной к неподвижной губке 25 пружиной, сидящей на оси 27 подвижной губки 26. Последняя выполнена в виде двуплечего рычага, свободный конец которого запирается посредством откидного крючка 28, Открывание подвижной губки 26 происходит за счет неподвижного копира (на чертеже не показан), установленного на пути движения крутильной головки 24. Крутильные головки 24 монтированы на кронштейнах 29, закрепленных на бескоиечной цепи 80 и прижаты пружиной 81 к обрезиненному валу 82, который приводит их во вращение посредством трения. Обрезиненный вал 32 приводится во вращение от электродвигателя 33 при помощи шкивов 84 и 85, связанных ременной передачей 36. От этого же электродвигателя 88 через червячный редуктор 37 и зубчатую передачу 88 приводится во вращение звездочка

89, перемещающая бесконечную цепь 80, на которой закреплены скобами 40 кронштейны 29 с крутильными головками 24 вдоль оси обрезиненного вала 32. Для отрезания мишурных гирлянд 28 заданной длины на кронштейнах 29 закреплены ножницы 41, действующие от неподвижной горки 42, установленной на пути движенця крутильиь х головок 24.

Работа машины при подготовке мишурцых гирлянд происходит следующим. образом.

Каркасную проволоку 14 с катушки 15 и нить 16 с катушки 18 направляют через центральное отверстие в диске 1 в паз 13 кольца 4. При вращении диска 1 сматываемая с катушек 2 мишурная проволока 3 наматывается на кольцо, 4 в виде витков. Одновременно с катушки 19 направляют к кольцу 4 нить 17, которая огибает прижимной резиновый ролик 48 и стращивается в проволокой 14 и нитью 16. Таким образом, мишурная проволока 8 оказывается зажатой у прижимного ролика 48 между проволокой 14 и нитью 16 с одной стороны и нитью 17 — с другой, которые пропускают далее в зажимы крутильных головок 24 между губками 25 и 26.

Во время работы машины нож 20 подрезает мишурную проволоку

8 у того места, где происходит начало скручивания нитей 16 и 17 и последние, скручиваясь вращающейся крутильной головкой 24, увлекают с собой отрезки мишурной проволоки 8. Так как крутильные головки 24 получают при этом через цепь 30 поступательное движение, то при их движении образуется мишурная гирлянда 28, причем одна крутильная

¹ 123653 — 3—

Предмет изобретения

1. Машина для изготовления мишурных гирлянд, о т л и ч а ю щ а яс я тем, что, с целью механизации процесса, она состоит из устройства для формирования мишуры из мишурной проволоки, закрепленной на проволочном каркасе посредством двух скрученных между собой нитей, и устройства для ф; рмирования мишурных гирлянд заданной длины.

2. Машина по п. 1, отличающа я ся тем, что устройство для формирования мишуры выполнено в виде вращак>щегося в вертикальной плоскости и несущего катушки с мишурной проволокой диска, через центральное отверстие которого проходит расположенное в горизонтальНоН плоскости принудительно вращасмое кольцо, на которое при вращении диска наматывается мишура в виде витков, разрезаемых посредством ножа, установленного в зоне скручивания каркасной проволоки с нитями и приводимого в качательное движение от кривошипно-шатунного механизма, кинематически связанного с приводом для вращения диска и кольца.

3. Машина по п. 1, о тл и ч а ю щ а я с я тем, что устройство для формирования мишурных гирлянд задан ой длины выполнено в виде нескольких несущих зажимы для гирлянд крутильных головок, монтированных на кронштейнах, закрепленных на бесконечной цепи и подпружиненных к обрезиненному вращающемуся валу, приводящему во вращение посредством трения крутильные головки, перемещающиеся бесконечной цепью вдоль оси обрезиненного вала.

4. Машина по п. 3, отличающаяся тем, что зажим для гирлянд выполнен в виде закрепленных на торцовой части крутильной головки одной неподвижной губки и одной подпружиненной к ней шарнирно поворотной губки, выполненной в виде двуплечего рычага, свободный конец которого запирается посредством откидного крючка, причем открывание подвижной губки происходит за счет неподвижного копира, установленного на пути движения крутильной головки.

5. Машина по п. 4, отл и ч а ю ща я ся тем, что для отрезания гирлянд заданной длины в ней применены ножницы, закрепленные на несущих крутильные головки кронштейнах и действующих от неподвижной горки, установленной на пути движения крутильной головки. головка 24 сменяет во время процесса другую, пока мишурная гирлянда

28 не достигнет заданной длины. В:-.тот момент ножницы 41 находят на неподвижную горку 42 и обрезают мишурную гирлянду 23, которая под действием собственного веса падает на лапы (на чертеже не показаны), установленные под машиной, а крутильные головки 24, продолжая поступательное движение, закручивают следующую мишурную гирлянду Х
