Распределительное устройство порошкообразных материалов для установки термомеханического нанесения покрытий

Распределительное устройство порошкообразных материалов для установки термомеханического нанесения покрытий

Иллюстрации

Показать все

Реферат



СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

)51) 4 В 65 G 53/66

Г

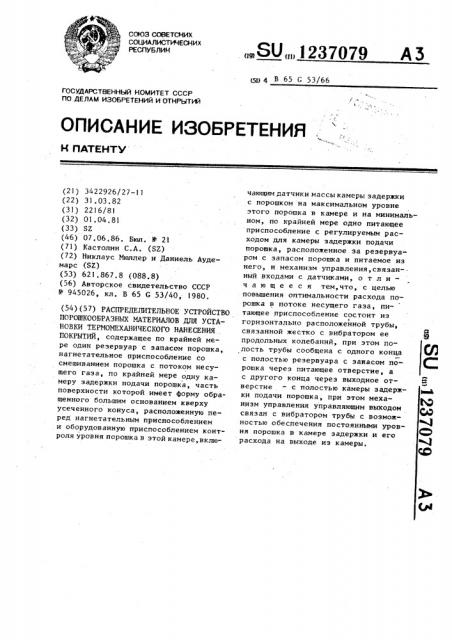

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К IlATEHTY с

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР по делАм изОБРеТений и ОтнРытий (2)) 3422926/27-)1 (22) 31.03.82 (3)) 2216/8) (32) 01.04.81 (33) SZ (46) 07,06,86. Бюл. Ф 21 (71) Кастолин С.А, (SZ) (72) Никлаус Мюллер и Даниель Аудемарс (БЕ) (53) 621.867.8 (088.8) (56) Авторское свидетельство СССР

Ф 945026, кл. В 65 G 53/40, )980. (54)(57) РАСПРЕДЕЛИТЕЛЬНОЕ УСТРОЙСТВО

ПОРОШКООБРАЗНЫХ МАТЕРИАЛОВ ДЛЯ УСТАНОВКИ ТЕРМОМЕХАНИЧЕСКОГО НАНЕСЕНИЯ .

ПОКРЫТИЙ, содержащее по крайней мере один резервуар с запасом порошка, нагнетательное приспособление со смешиванием порошка с потоком несущего газа, по крайней мере одну камеру задержки подачи порошка, часть поверхности которой имеет форму обращенного большим основанием кверху усеченного конуса, расположенную перед нагнетательным приспособлением и оборудованную приспособлением контроля уровня порошка в этой камере,вклю„.SU „„1237079 A 3 чающим датчики массы камеры задержки с порошком на максимальном уровне этого порошка в камере и на минимальном, по крайней мере одно питающее приспособление с регулируемым расходом для камеры задержки подачи порошка, расположенное за резервуаром с запасом порошка и питаемое из него, и механизм управления, связанный входами с датчиками, о т л и— ч а ю щ е е с я тем,что, с целью повышения оптимальности расхода порошка в потоке несущего газа, питающее приспособление состоит из горизонтально расположенной трубы, связанной жестко с вибратором ее продольных колебаний, при этом полость трубы сообщена с одного конца с полостью резервуара с запасом порошка через питающее отверстие, а с другого конца через выходное отверстие — с полостью камеры задержки подачи порошка, при этом механизм управления управляющим выходом связан с вибратором трубы с возможностью обеспечения постоянными уровня порошка в камере задержки и его расхода на выходе из камеры, 1237079

10

Изобретение относится к пневмотранспорту сыпучих материалов, а именно к распределительному устройству порошкообразных материалов для установки термомеханического нанесения покрытий.

Цель изобретения — повышение оптимальности расхода порошка в потоке несущего газа.

На фиг.l изображено распределительное устройство, общий вид; на фиг.2 н 3 — варианты его выполнения.

Распределительное устройство содержит по крайнеи мере один резервуар с запасом порошка, выходное отверстие 2 которого связано с соответствующим питающим приспособлением.

Питающее приспособление состоит из горизонтально расположенной трубы 3, связанной жестко с вибратором 4 ее продольных колебаний и сообщенной с одного конца с полостью резервуара

I а с другого через выходное отверстие 5 — с полостью камеры 6 задержки подачи порошка ° Камера 6 имеет форму усеченного конуса, обращенного большим основанием кверху, и оборудована приспособлением контроля уровня порошка в этой камере, включающим датчик 7 массы камеры 6 с порошком на максимальном уровне этого порошка в камере, датчик 8 массы камеры 6 с порошком на минимальном уровне и механизм 9 управления, связанный своими входами с датчиками

7 и 8, а управляющими выходами — с вибраторами 4. Камера 6 через передаточный канал IO, проходное сечение которого регулируется селективным органом ll, связана с нагнетательным приспособлением 12, в котором лоро— I 5

40 шок смешивается с потоком несущего газа. Приспособление !2 подсоединено к газопроводу 13 подачи несущего газа и к выходной трубе 14, в которую поступает смесь порошка и газа.

В варианте распределительного устройства {фиг ° 2) узлы устройства расположены так, чтобы приводить в дейс вие датчик 15 усилия при помощи общей для двух аналогичных устройств пластины 16. Сигнал, выдаваемый этим датчиком 15, содержит информацию о расходе порошка, причем эта информация указывается или записывается блоком 17. Эта информация может обрабатываться в блоке 18 или комбинироваться с информацией об уровне порошкае

В варианте устройства (фиг.3) под каждым вибратором установлен датчик

15 усилия, приводимый в действие при помощи соответствующей пластины 16.

В этом случае датчики 15 подают сигналы на блоки 17 и 18 записи и на блок 19 — информацию о расходе порошка из каждого резервуара I в отдельности. Эту информацию предпочтительно комбинировать в блоке 19 с информацией об уровне порошка в камере 6„

Таким образом, предлагаемое устройство позволяет точно определить расход порошка, подаваемого в нагнетающее приспособление из одного или нескольких резервуаров с запасом порошка, обеспечить строгое постоянство заранее определенного расхода н в случае необходимости определить расход порошка в отдельности из каждого резервуара или в желаемой пропорции с расходом из других резервуаров.
