Реферат

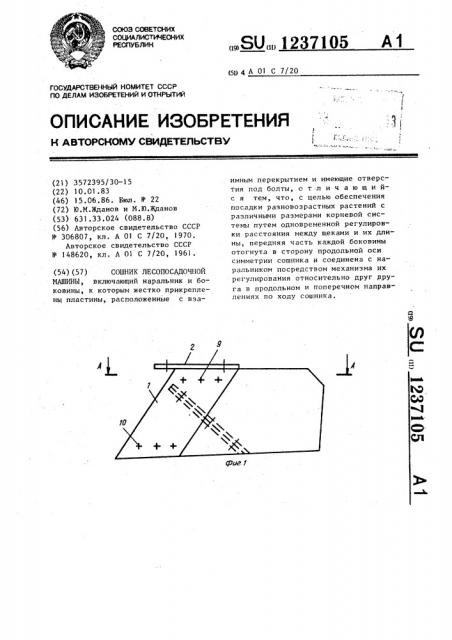

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИМ (511 с1 А 01 С 7/20

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

И АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3572395/30-15 (22) 10. 01 . 83 (46) 15. 06. 86, Бюл. М 22 (72) Ю.М.Жданов и M.Þ.Æäàíoâ (53) 631.33.024 (OSS.8) (56) Авторское свидетельство СССР

Ф 306807, кл. А 01 С 7/20, 1970.

Авторское свидетельство СССР

В 148620, кл. А Ol С 7/20, 1961. (54) (57) СОШНИК ЛЕСОПОСАДОЧНОЙ

МАШИНЫ, включающий наральник и боковины, к которым жестко прикреплены пластины, расположенные с вза„„SU„„1237105 А 1 имным перекрытием и имеющие отверстия под болты, о т л и ч а ю щ и йс я тем, что, с целью обеспечения посадки разновозрастных растений с различными размерами корневой системы путем одновременной регулировки расстояния между щеками и их длины, передняя часть каждой боковины отогнута в сторону продольной оси симметрии сошника и соединена с наральником посредством механизма их регулирования относительно друг pðóra в продольном и поперечном направлениях по ходу сошника.

I 123

Изобретение относится к сельскохозяйственному машиностроению, в частности к щелеобразующим рабочим органам лесопосадочных машин.

Цель изобретения — обеспечение посадки разновозрастных растений с различными размерами корневой системы путем одновременной регулировки расстояния между щеками и их,цлины.

На фиг. 1 изображен сошник, вид сбоку; на фиг. 2 — то же, вид сверху; на фиг, 3 — то же, разрез А-А на фиг. 1; на фиг. 4 — сошник, аксонометрия. . Сошник состоит из клинообразной груди - наральника 1 с платформой

2 крепления, боковин — левой 3 и правой 4 с регулировочными пластинами 5 к 6. Платформа 2 предназначена для крепления сошника к раме лесопоса,цочной машины. Пластины 5 к 6 перпендикулярно приварены соответственно к боковинам 3 и 4, имеют по два ряда отверстий 7 и 8 к служат для регулировки расстояния между боковинами сошника, а также для направления корневой системы растений при их посадке. В груди сошника и передних частях боковин выполнено по два ряда отверстий 9 и 10, через которые грудь к боковины с помощью болтов, вставляемых в определенные

7105 2 отверстия, соединяются и регулируются между собой.

)1ля изменения ширины сошника разъединяются болтовые соединения верхних 9 к нижних 1О отверстиях боковин и груди сошника, верхних 7 к нижних 8 отверстиях регулировочных пластин 5 и 6. Продольным перемещением согнутых частей боковин 3 и 4 относительно груди 1 сошника устанавливается необходимая ширина сошника, прк этом отверстия на боковинах совмещаются с новым положением отверсткй на груди и устанавливается новое

15 положение отверстий регулировочных пластин, которое фиксируется болтами. Для последующего изменения шириHbI сошника описанные операции повторяются

При движении сошник деформирует почву и образует щель, в которую опускаются корневые системы высажкваемых растений. Во время прохода сошника почва, обтекающая его боковины, засыпает корневые системы высажкваемых растений.

Возможность регулировки расстояния между боковинамк сошника позволяет менять его ширину к высаживать

:30 разновозрастные растения с разлкчнымк размерами корневых систем.

4 -A е ф
