„„SU„, 1237195 А 2 (54) (57) УСТРОЙСТВО ДЛЯ ФИКСАЦИИ ПОЗВОНОЧНИКА по авт. св. Р 745514, о тл и ч а ю щ е е с я тем, что, r. целью повышения стабильности фиксации позвонков,в компрессирующих винтах выполнены по крайней мере два разнонаклоненных канала с выходами в резьбовой части на разных уровнях, в которых установлены штыри, а головки винтов снабжены фиксаторами.

1237195

Изобретение относится к медицине, а именно к травматологии и ортопедии и предназначено для фиксации позвоночника при лечении повреждений и заболеваний. 5

Цель изобретения — повышение стабильности фиксации позвонков.

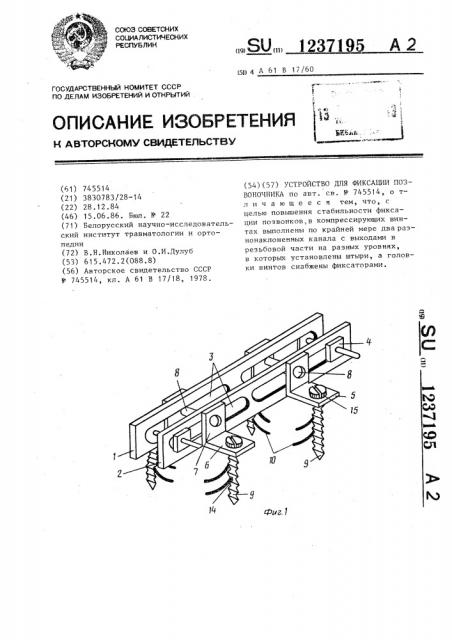

На фиг. 1 изображено предлагаемое устройство, общий вид.; »a фиг. 2 компрессирующий винт, вид сбоку; на фиг. 3 — то же, вид сверху; на фиг. 4 — устройство в установленном состоянии, вид сверху.

Устройство для фиксации позвоночника выполнено в виде двух пластин

1 и 2 с продольными пазами 3„ элементами 4 крепления и кронштейнами 5. Кроштейны 5,имеющие горизонтальную 6 и вертикальную 7 полки, фиксируются на пластинах 1 и 2 с помощью винтов 8. В компрессирующих винтах 9 выполнены направляющие каналы, в которых установлены штыри 10 с ограничителями 11 погружения. Входные отверстия 12 каналов расположены в головках 13 винтов 9, а выходные отверстия 14 — в резьбовой части на разных уровнях. Головки 13 винтов

9 снабжены фиксаторами 15.

Устройство устанавливают следующим образом.

Производят срединный линейный разрез кожи, подкожной клетчатки, поверхностной фасции. Тупым и острым путем выделяют боковые поверхности остистьгх отростков, дужки, суставные отростки на протяжении сломанного, выше- и нижележащего позвонков. Осуществляют вправление перелома или смещения.

Изогнутым шилом в остистых отростках 16 выполняют отверстия. Устанавливают с обеих сторон пластины 1 и

2 и фиксируют их элементами 4 крепления. Кронштейны 5 устанавливают с обеих сторон пластин 1 и 2 так, чтобы горизонтальные полки б располагались над корнями дуг 17 позвонков.

Фиксируют вертикальные полки 7 кронштейнов 5 между собой винтами 8, пропуская их через пазы 3 пластин 1 и

2.

Стабилизирующие винты 9 проводят через корни дуг 17, причем выходные отверстия 14 каналов ориентируют к центру тела позвонка (посредством нанесения метки на головку винта).Определяют по рентгенограмме необходимую длину штырей 10 и вводят их в каналы до упора ограничителей 11 погружения в головки 13 винтов. Штыри

10 увеличивают площадь контакта стабилизирующих винтов 9 с губчатой костью и как бы дополнительно охватывают тело позвонка. На головку 13 винта 9 устанавливают фиксатор 15.

Наличие orðàèè÷èòåëåé 11 погружения и фиксаторов 15 предотвращает возможную миграцию штырей 10 в любую сторону.

Далее операционную рану ушивают.
