Устройство для разделения потока деталей

Устройство для разделения потока деталей

Иллюстрации

Показать все

Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИ4ЕСНИХ

РЕСПУБЛИК (51) 4 В 23 Q 7/08

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3724746/25-08 (22) 10.04.84 (46) 15.06.86. Бюл. № 22 (71) Пензенский политехнический институт (72) Ю. М. Передрей (53) 62-229.6 (088.8) (56) Авторское свидетельство СССР № 942940, кл. В 23 Q 7/08, 1980. (54) ) 57) i. УСТРОЙСТВО ДЛЯ РАЗДЕЛЕНИЯ ПОТОКА ДЕТАЛЕЙ, содержащее подающий лоток, камеру разделения с соплами подачи сжатого воздуха, датчик наличия деталей, блок управления и отводящие лотки, разделенные перегородкой, отличающееся тем, что, с целью расширения технологических возможностей применения устройства при подаче деталей различной длины, сопла подачи сжатого воздуха установлены перпендикулярно продольной оси камеры разделения с возможностью воздейст„„SU„„1237375 А1 вия потоком сжатого воздуха на деталь по всей ее длине, а в торце перегородки отводящих лотков соосно подающему лотку выполнен упор с размещенным внутри него датчиком наличия деталей.

2. Устройство по п. 1, отличающееся тем, что блок управления выполнен в виде триггера с разделенными входами, триггера с счетным и установочными входами, двух элементов И, линии задержки и командного блока, причем выходы элементов И соединены с соплами подачи сжатого воздуха, первый вход триггера с разделенными входами соединен с выходом датчика наличия деталей, выход через линию задержки связан со своим вторым входом, с первыми входами элементов И и со счетным входом триггера, при этом выходы триггера со счетным входом присоединены к вторым входам элементов И, а его установочные входы к выходам командного блока.

1237375

A -A б цР ез

Составитель В. М< канино в

Редактор В. Ковтун Техред И. Верее Корректор С Черн:<

Заказ 3233!15 Тираж 826 Г!одписное

ВНИИПИ Государственного комитета C(;(.Ð по делам изобретений и открытий

113035, Москва, Ж-- 35, Раушская наб., д. 415

Филиал ППП «Патент», r. Ужгород, ул. 1Зроектная, 4

Изобретение относится к станкостроению и может быть использовано в сборочных и сортировочных автоматах.

Цель изобретения — расширение технологических возможностей применения устройства при подаче деталей различной длины.

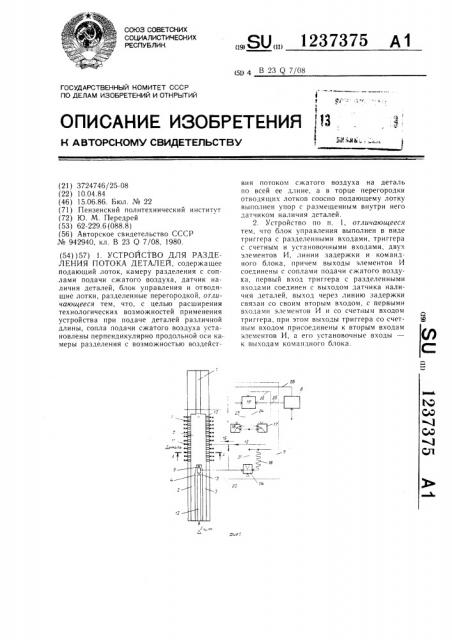

На фиг. 1 изображено устройство, общий вид; на фиг. 2 — 4 — варианты исполнения камеры разделения, разрез А- — А на фиг. 1.

Устройство для разделения потока деталей состоит из подающего лотка 1, отводящих лотков 2 и 3, упора 4 с датчиком 5 наличия деталей в перегородке между отводящими лотками 2 и 3, камеры разделения 6 блока управления 7 и командного блока 8.

В боковых стенках 9 и 10 камеры разделения

6 выполнены сопла 11 подачи сжатого воздуха. Питание Р и.. к датчику 5 наличия деталей подается по каналу 12 через дроссель 13. Блок управления 7 выполнен в виде триггера 14 с разделенными входами, триггера 15 со счетным и установочными входами, двух элементов И 16 и 17, линии задержки

18, причем выходы !9 элементов И 16 и 17 соединены с соплами 11 подачи сжатого воздуха, первый вход триггера 14 соединен каналом 20 с датчиком 5 наличия деталей, выход 2! через линию задержки 18 связан со своим вторым входом, с первыми входами элементов И !6 и 17 и счетным входом 22 триггера 15, при этом выходы 23 и 24 триггера 15 присоединены к вторым входам элементов И !6 и 17, а его установочные входы 25 и 26 — к выходам командного блока 8.

Устройство работает следующим образом.

Деталь, поступаемая по подающему лотку 1, перекрывает своим торцом сопло датчика 5 наличия деталей, выполненное в упоре 4 камеры разделения 6. Давление воздуха в канале 20 поднимается, триггер 14 переключается и на выходе 21 появляется сигнал, управляющий элементами, . 16 и

17. Сжатый воздух высокого давления, истекающий из связанных с выходом 19 элемента И 16 сопел 1, перемещает деталь, слева направо разделительной камеры 6, сталкивая ее с упора 4 в отводящий лоток 3.

Одновременно сигнал с выхода триггера

14 поступает на счетный вход 22 триггера ! 5. Через время т, определяемое настрой1о кой линии задержки 18, на правом входе триггера 14 появится сигнал «1». Если к этому моменту деталь будет сброшена в отводящий лоток 3, то на входе триггера 14 появится сигнал «О», возвращающий его в исходное положение. Если деталь не успеет переместиться в отводящий лоток 3 и будет по-прежнему перекрывать сопло датчика 5, систем» управления останется в прежнем положении до выполнения команды.

По сигналу триггера 14 на счетном входе

22 триггера 15 появляется сигнал «О», на его выходе 23 — — сигнал «О», возвращающий элементы И 16 в исходное положение, а на выходе 24 сигнал «1», подготавливающий элемент И 7 к работе.

Когда в камеру разделения 6 поступает р5 последующая деталь, срабатывает элемент

И 17, поток сжатого воздуха из сопел 11 перемещает деталь в отводящий исток 2.

Далее цикл повторяется. Состояние триггера 15 может быть заранее задано путем подачи сигнала на установочные входы 25 и 26 от командного блока 8.

Выполнение сопел 11 в виде пористой перегородки (фиг. 2б) уменьшает потери силовой струи и увеличивает КПД устройства. Выполнение сопел в виде непрерывной щели (фиг. 2в) позволяет существенно увеличить силовое воздействие струи на деталь. Кроме того, выполнение сопла 11 по касательной создает закрученный поток, что повышает эффективность воздействия силовой струи на детали, создавая дополнительный момент их качения при перемещении в отводящие лотки 2 и 3.
