Изобретение относится к гаражному оборудованию, а именно к установкам для наружной мойки автомобиля, в частности автобусов.

Цель изобретения — повышение качества мойки.

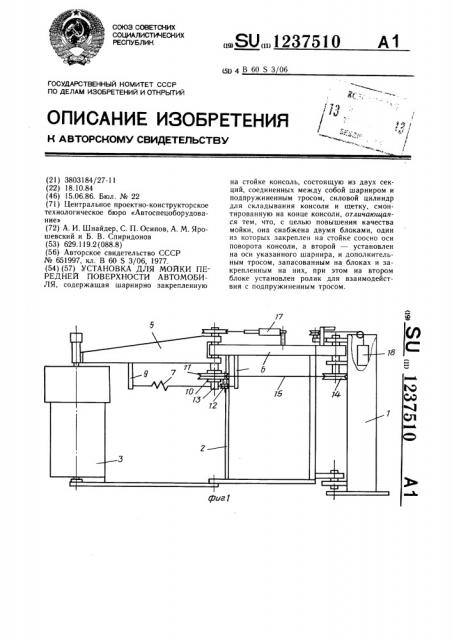

На фиг. 1 схематично изображено предлагаемое устройство, общий вид; на фиг. 2— то же, вид в плане; на фиг. 3 — схема работы, на фиг. 4 — блок с запасованным тросом, разрез; на фиг. 5 — то же, вид сверху.

На стойке 1 на складывающейся консоли 2 установлена ротационная щетка 3 мойки передней поверхности.

Консоль 2 состоит из соединенных шарниром 4 секций 5 и 6, связанных пружиной 7 с тросом 8, смонтированных на кронштейнах 9.

На оси шарнира 4 смонтирован на подшипнике 10 блок 11, имеющий эксцентрично установленный натяжной ролик 12, взаимодействующий с тросом 8 пружины 7 и упор 13.

На стойке 1 соосно оси поворота консоли 2 жестко смонтирован блок 14, связанный тросом 15 с блоком 11. Трос жестко закреплен на каждом блоке, например, винтом 16.

На фиг. 3 обозначено: а — исходное положение; б — начало складывания; в — полное складывание; г — выход щетки на задний угол автобуса.

Консоль оборудована силовым цилиндром

17 и грузом 18, управляющими ее движением.

Воду в зону мойки подают из форсунок (не показано).

Работа установки управляется командоконтроллерами (не показано).

При работе щетка 3 мойки передней поверхности служит для мойки передней поверхности и правого угла задней поверхности автобуса. При контакте с его лобовой поверхностью (рис. 3 a) консоль со щеткой отходит. При этом щетка обрабатывает лобовую поверхность, сначала удаляясь от правого угла, а затем приближаясь к нему.

При этом груз 18 поднимается, осуществляя рабочее прижатие щетки к лобовой поверх10 ности. При сходе щетки с лобовой поверхности (рис. 3 б) срабатывает силовой цилиндр 17 складывания консоли. Складыванию препятствует пружина 7, но благодаря малому диаметру упора 13 ее ход и разность усилий при распрямленной и сложенной консоли невелики. Ролик 12 в этом положении с тросом 8 не контактирует.

Опускаясь, груз 18 заставляет консоль поворачиваться назад в исходное положение.

Этому способствуют реактивные силы взаимодействия ротационной щетки с боковой поверхностью автобуса.

Консоль в сложенном состоянии (рис. 3 в) начинает разворачиваться навстречу движению автобуса. При этом трос 15 разворачивает блок 11 с натяжным роликом 12.

При выходе секции 5 консоли в исходное положение (рис. 3 г.) ролик 12 отводит трос 8 пружины 7, увеличивая плечо силы, выпрямляющей консоль.

Когда боковая поверхность автобуса сходит с ротационной щетки 3, консоль распрямляется ему вдогонку, обеспечивая контакт щетки с задним правым углом автобуса. При этом момент, распрямляющий стрелу, поворачивает секцию 6 консоли значительно быстрее, чем движется автобус, что гарантирует надежное прилегание щетки.
