Полиспаст

Полиспаст

Иллюстрации

Показать все

Реферат



ССИОЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (192 (112 (512 4 .В 66 Р 3/04

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

1 ч Щффф

ОПИСАНИЕ ИЗОБРЕТЕНИЯ," . „,„„,"„", g

К АВТОРСНОМ Ф СВИДЕТЕЛЬСТВУ -"- аж (21) 3816837/27-11 (22) 29. 11. 84 (46) 15.06 ° 86. Бюл. У 22 (71) Всесоюзный научно-исследовательский институт горной механики им. М.М.Федорова (72) Н.Т.Бескровный и В.А.Морозов (53) 621.861(088.8) (56) Александров М.П. Подъемно-транспортные машины. М.: Высшая школа, 1979, с. 120, рис. 66. (54) (57) ПОЛИСПАСТ, содержащий неподвижный блок, переводящий канат на подвижную обойму двух соосных блоков, отличающийся тем, что, с целью повышения надежности и долговечности работы полиспаста, неподвижный блок выполнен с диаметром, равным расстоянию между диаметрально противоположными точками двух соосных блоков подвижной обоймы, и лежит между плоскостями соосных блоков, при этом ветви каната проходя г по линиям пересечения этих плоскостей с плоскостью неподвижного блока.

12376? 0

Изобретение относится к грузоподъемным машинам, а именно к конструкциям канатных полиспастов, и может быть использовано также в фрикционном канатном приводе, аде. 2 ф ию. 3

Составитель A. Бандаренко

Техред Л.Олейник Корректор F.,Ðîøêî

Редактор Н. Слободяник

Заказ 3254/27

Тираж 799 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, r. Ужгород, ул. 11роектная, 4

Цель изобретения — повышение надежности и долговечности работы полиспаста.

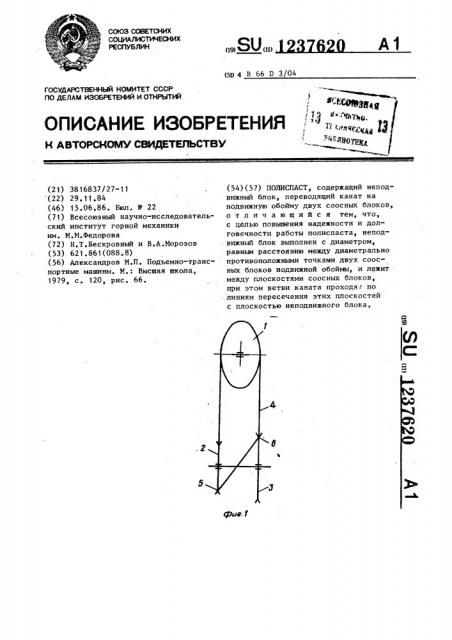

На фиг. 1 схематически изображен полиспаст, вид спереди; на фиг. 2— то же, вид сбоку; на фиг. 3 — то же, вид в изометрии.

Полиспаст состоит из неподвижного блока 1 и подвижных блоков 2 и 3, которые охвачены канатом 4. Диаметр

1 блока 1 равен расстоянию между точками 5 и 6 блоков 2 и 3. Плоскость вращения блока 1 пересекают плоскости вращения блоков 2 и 3 по линиям

5 7 и. 8, между которыми и расположен блок 1.

При движении ветвь каната 4 сбегает с блока 2 и движется точно по линии 7 к блоку

На блоке 1 канат изгибается в направлении плоскости вращения блока

3 и сбегает с блока 1 по линии 8, по которой ветвь каната движется к блоку 3. На блоке 3 канат изгибается в плоскости вращения блока и сбегает далее на тяговый орган,
