Виброизолятор фундамента под оборудование

Виброизолятор фундамента под оборудование

Иллюстрации

Показать все

Реферат



СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

А1 (51) 4 E 02 D 27/44

d где

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3715255/29-33 (22) 20.01.84 (46) 15.06.86. Бюл. N 22 (71) Государственный ордена Трудового

Красного Знамени проектный институт

"Ленинградский промстройпроект" (72) М.Л. Абельский и Б.К. Александ.ров (53) 624.159.11:621.8-217(088.8) (56) Авторское свидетельство СССР

У 335336, кл. Е 02 D 27/44, 1972.

Авторское свидетельство СССР

И 755957, кл. Е 02 D 27/44, 1978.. (54) (57) ВИБРОИЗОЛЯТОР ФУНДАМЕНТА

ПОД ОБОРУДОВАНИЕ,. включающий верхнюю и нижнюю опорные плиты с размещенным между ними вертикальным стержнем и пружины сжатия, о т л и ч а ю щ и йс я тем, что, с.целью повышения виб— роизоляции фундамента под низкочастотное оборудование с вращающимися относительно вертикальной оси частями, вертикальный стержень выполнен

„„Я0„„1237748 с верхним и нижним торцевыми конусными дисками, к каждому из которых по его боковой поверхности прикреплена упругая оболочка в виде усеченного конуса, обращенного своим нижним основанием к соответствующей опорной плите с частичным ее охватом, причем пружины сжатия размещены между опорными плитами и обращенными к ним торцевыми дисками вертикального стержня, а их параметры соответствуют соотноношению диаметр пружин . сжатия; диаметр проволоки пружин сжатия; высота упругой оболочки; высота поперечного сечения стенки упругой оболочки; ширина поперечного сечения стенки упругой оболочки; число витков пружин сжатия.

12

Изобретение относится к строительству и касается виброизоляции фундаментов под оборудование.

Цель изобретения — повышение виброизоляции фундамента под низкочастотное оборудование с вращающимися относительно вертикальной оси частями.

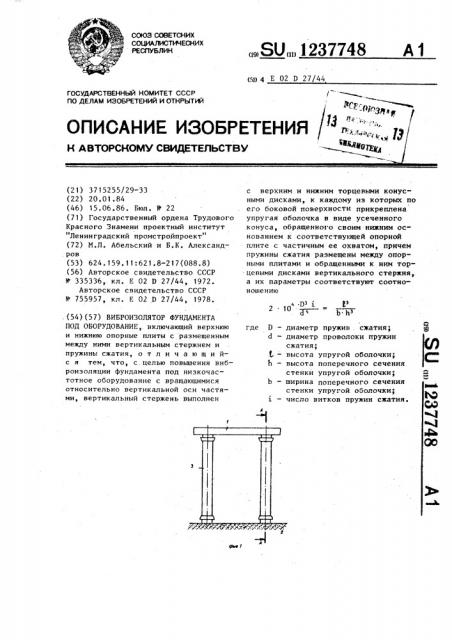

На фиг. 1 изображен фундамент под оборудование, с предлагаемыми виброизолятором; на фиг. 2 — то же, вид (в плане; на фиг. 3 — разрез А-А на фиг. 1.

Предлагаемый виброиэолятор установлен между верхним 1 и нижним 2 строениями фундамента и выполнен в ! виде жесткого стержня 3 с верхним 4 и нижним 5 конусными дисками по торцам, которые через пружины 6 и 7 взаимодействуют с верхней и нижней опорными плитами, представляющими собой подпятники 8 и 9 соответственно с дисками 10 и 11 соответственно. Конусные диски 4 и 5 выполнены с упругими оболочками 12 и 13 в виде усе-. ченных конусов ° Соотношение конструктивных параметров упругих пластинчатых элементов и пружин сжатия определяется по формуле аз 1 Р

bh где D — - диаметр пружины сжатия;

d — - диаметр проволоки пружины сжатия;

37748

2 высота упругой оболочки; — высота поперечного сечения стенки упругой оболочки;

Ь вЂ” ширина поперечного сечения

5 стенки упругой оболочки; — число витков пружин сжатия.

Виброизолятор работает следующим образом.

Во время работы оборудования при !

О колебаниях верхнего строения 1 фундамента в горизонтальной плоскости жесткий стержень 3 опирается посредством конусных дисков 4 и 5 через пружины сжатия 6 и 7 на диски 10 и

1l подпятников 8 и 9 и совершает качательное колебание с процессией оси.

При этом упругие оболочки 12 и 13 обеспечивают жесткому стержню 3 центровку, необходимую для сохранения щ стабильного режима качательных колебаний виброизолятора, и ограничивают вертикальные перемещения верхнего строения 1 фундамента, нежелательные по условиям работы оборудования, что

25 позволяет снижать передающиеся на нижнее строение 2 вертикальные динамические нагрузки, эпизодически возникающие при работе машины (например, при вертикальном ударе конуса в результате попадания недробимого материала в конусную дробилку).

Выполнение виброизолятора по изоб" ретению позволяет увеличить срок его службы и, следовательно, увеличить

35 межремонтный период работы оборудования. ение

1237748
