Реферат



- СОЮЗ СОВБтСНИх

СОЦИАЛИСтИЧБСНИХ

РЕСПУ БЛИН (51) 4 F04 С 18 00 юг. f (21) 3780995/25-06 (22) J5.08.84 (46) 15.06..86. Бюл. У 22 (71) Физико-технический институт низких температур АН УССР (72) В,Н. Замошников и Б.Н. Муринец-Маркевич (53) 621 5 12(088.8) (56) Заявка ФРГ 11 2948746, кл. F Ol С 1/32, 1982. (54) (57) РОТОРНЫЙ КОМПРЕССОР, содержащий корпус с торцовыми крышками и рабочей камерой, профиль которой очерчен дугами двух окружностей и сопряженными с ними прямыми, располо„„SU„„12 7794 А1 женный в рабочей камере ротор-поршень со сквозным эксцентричным отверстием, всасывающие и нагнетательные окна и приводной вал, о т л и ч а ю щ и йс я тем, что, с целью упрощения конструкции и повышения долговечности, вал снабжен эксцентриком, размещенньм в отверстии ротора-поршня, причем величина эксцентриситета последнего больше величины эксцентриситета вала, а всасывающие и нагнетательные окна выполнены в боковых стенках ра" бочей камеры, очерченных дугами окружностей, и в них дополнительно ус.тановлены одноименные клапаны, 1237794

Изобретение относится к компрессоростроению H касается усовершенствования роторного компрессора с ротором-поршнем, совершающим внутри рабочей камеры сложное движение. 5

Цель изобретения — упрощение конструкции и повышение долговечности.

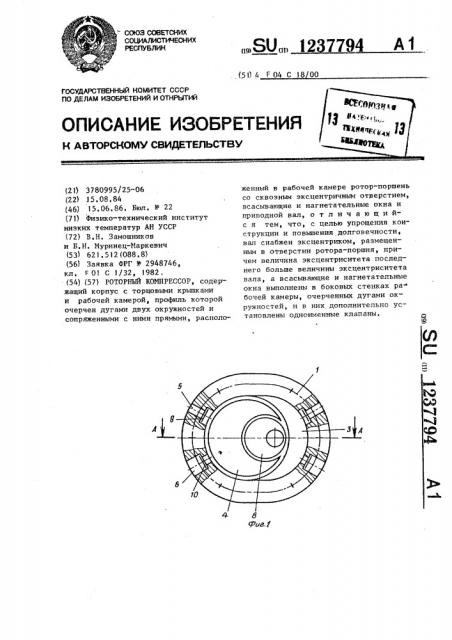

На фиг.1 схематично изображен роторный компрессор, поперечный разрез;, на фиг.2 - разрез А-А на фиг.1; íà 10 фиг, 3 — положения ротора-поршня, соответствующие различным углам поворота приводного вала; на фиг. 4 — соедине. нение ротора-поршня и вала, Роторный компрессор содержит кор- 15 пус 1 с торцовыми крыпками 2 и рабочей камерой 3, профиль которой очерчен дугами двух окружностей (одного радиуса) и сопряженными с ними прямыми, расположенный в рабочей камере 20

3 ротор-поршень 4 со сквозным эксцентричным отверстием, всасывающие и нагнетательные окна 5 и 6 и приводной вал 7. Последний снабжен эксцентриком 8, размещенным в отверстии ро- 25 тора-поршня 4, а величина эксцентриситета (последнего больше величины

v эксцентриситета 11 вала 7, Всасывающие и нагнетательйые окна 5 и б выполнены в боковых стенках рабочей N камеры 3, очерченных дугами окружностей,и в них дополнительно установлены одноименные клапаны 9 и 10. Компрессор снабжен втулками 11, в которых вращается вал 7, и противовесами 12, Роторный компрессор работает следующим образом.

При вращении приводного вала 7 установленный на его эксцентрике 8 ро тор-поршень 4 возвратно-поступательно двюкется внутри рабочей камеры

3, осуществляя попеременное всасывание и сжатие газа то в левой, то в правой части рабочей камеры 3, При этом всасывание осуществляется через клапаны 9, а нагнетание сжатого. газа-" через клапаны 10 °

Конструкция компрессора проста, а описанное соединение ротора-поршня

4 с валом 7 через эксцентрик последнего, а также то, что величина зксцентриситета „ ротора-поршня 4 больше величины эксцентриситета Г вала 7, обеспечивает уменьшение относительной скорости перемещения ротора-поршня 4 по боковым стенкам рабочей камеры 3, в результате чего существенно уменьшаются потери мощности на трение, износ деталей и, как следствие, повышается долговечность компрессора в целом.

1237794 (,фО
