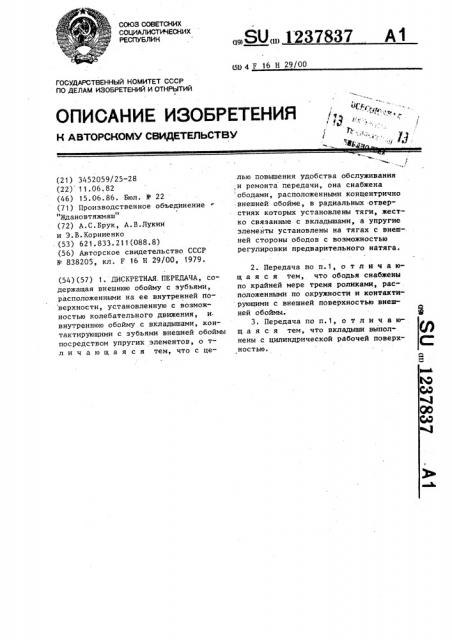

СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК (51) 4 F 16 Н 29/00
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К ABTOPGHOMY СВИДЕТЕЛЬСТВУ »
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3452059/25-28 (22) 11.06.82 (46) 15.06.86. Бюл. 9 22 (71) Производственное объединение
"Ждановтяжмаш" (72) А.С.Брук, А.В.Лукин и Э.В.Корниенко (53) 621.833.211(088.8) (56) Авторское свидетельство СССР
У 838205, кл. F 16 Н 29/00, 1979. (54) (57) 1. ДИСКРЕТНАЯ. ПЕРЕДАЧА, содержащая внешнюю обойму с зубьями, расположенными на ее внутренней по верхности, установленную с возможностью колебательного движения, ивнутреннюю обойму с вкладышами, контактирующими с зубьями внешней обоймы посредством упругих элементов, о тл и ч а ю щ а я с я тем, что с це„„SU„,, 1237837 А1.лью повышения удобства обслуживания
;и ремонта передачи, она снабжена ободами, расположенными концентрично внешней обойме, в радиальных отверстиях которых установлены тяги, жестко связанные с вкладышами, а упругие элементы установлены на тягах с внешней стороны ободов с возможностью регулировки предварительного натяга.
2. Передача по п.1, о т л и ч а ющ а я с я тем, что ободья снабжены по крайней мере тремя роликами, рас-. положенными по окружности и контактирующими с внешней поверхностью внешней обоймы, 3. Передача по п.1, о т л и ч а ющ а я с я тем, что вкладыши выполнены с цилиндрической рабочей поверхностью.
1237837
Изобретение относится к машиностроению, в частности к импульсным передачам, и может бьггь использовано в приводах машин.
Цель изобретения - повышение удоб- 5 ства обслуживания и ремонта передачи.
На фиг. 1 представлена предлагаемая дискретная передача, вид сбоку; на фиг. 2 — разрез Л-Л на фиг. 1; на фиг. 3то же, вариант выполнения вклапьш ей цилиндрической формы.
Дискретная передача содержит наружную обойму 1 с зубьями, установленную на диске 2. В пазах диска 2 с возможностью радиального перемещения 15 установлены призматические 3 (фиг. 1 и 2) или цилиндрические 4 (фиг.3) вкладыши. Вкладыши 3 и 4 имеют буртики 5 и б по торцам, которые препят-. ствуют их смещению в процессе экс- 20 плуатации в осевом направлении. Передача снабжена ободами 7, установпенными подвижно по обе стороны обоймы
t и соединенными с вкладышами 3 и 4 радиально установленными стяжками 8, подпружиненными в осевом направлении
:,пружинами 9. Последние .упираются одной стороной в ободы 7, а другой— в регулировочные гайки 10. Конструкция передачи предусматривает установ- ЗО ку ободов 7 на опорных роликах 11 (при большом количестве вкладышей необходимость в этом отсутствует). На каждый обод 7 устанавливается по три или более ролика 11, которые опира- З5 ются на беговую дорожку 12 обоймы 1.
Генераторам колебательных движений может служить, например, эксцентриковый вал 13 с ползуном 14, помещенным в направлении вилки 15 наружной обой- 4О мы 1. Эксцентриковый вал 13 является ведущим валом дискретной передачи.
Ведомым валом служит вал 1б, на который насажен диск 2. а
Передача работает следующим образом.
Наружной обойме 1 сообщаются колебания от генератора колебательных движений, амплитуда которых обеспечивает поочередное совмещение (в направлении по часовой стрелке) впадин наружной обоймы 1 с вкладышами 3 и 4.
При этом под действием пружин 9 вкладыш и .3 и 4 вталкиваются во впадины наружной обоймы 1, благодаря чему происходит зацепление наружной обоймы
1 и диска 2 и совместная их работа.
Последняя заключается в том, что в результате колебаний наружной обоймы
1 диск 2 совершает пульсирующее вращение против часовой стрелки.
Ободы 7 перемещаются вместе с диском 2, не взаимодействуя с обоймой 1 в случае уравновешивания их пружинами
9, а в случае центрирования роликами
11 — опираясь ими на беговую дорожку
12 обоймы 1.
Для достижения поочередного зацепления зубьев наружной обоймы 1, для получения максимального редуцирования число впадин наружной обоймы 1 несколько больше числа утапливающихся вкладышей 3 и 4 (в передаче, изображенной на фиг.1, эта разница равна единице). Установка ободов 7 с обеих сторон наружной обоймы 1, соединенных с вкладышами 3 и 4, подпружиненными стяжками 8, и расположение упругих элементов с внешней стороны ободов
7 позволяет повысить удобство обслуживания, производить замену вышедших из строя упругих элементов без разборки передачи и возможность регулирования усилия упругих элементов, 1237837
1237837
r1 г
T авиа. 2 фее
