Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU „„1237874

А1 ц04 F25 В 9/00

""- <®СЗРф

Р- уев(К А BTOPCHOMY СВИДЕТЕЛЬСТВУ

10

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (2 () 3800900/23-06 (22) (1. (0.84 (46) 15.06.86. Бюл. М 22 (72) А. В. Бородин и N. Ю. Степанов (53) 621.57 (088.8) (56) Авторское свидетельство СССР № 1067307, кл. (25 В 9/00, 1982.

Авторское свидетельство СССР

¹ 524050, кл. Г 25 В 9/00, 1975. (54) (57) ГАЗОВАЯ КРИО(ЕННАЯ МАШИНА, содержащая корпус с размещенными в нем ком«рессорным и вытеснительным поршнями и сообщенный с корпусом через стыковочное отверстие картер, в котором размещены механизм уравновешивания и коленчатый вал, установленный на опорах и несущий шатуны поршней и шестерню привода механизма уравновешивания, от.шнаюи(аяся тем, что, с целью уменьшения габаритов, машина дополнительно содержит пла«етарный редуктор, водило которого соединено с коленчатым валом, шатун вытеснительного поршня размещен за опорами перед редуктором, а шестерня привода механизма уравновешивания расположена в диаметральной плоскости стыковочного отверстия.

1237874

?7 (.О: I:IÂ!.! с.!!, !. 1 d,Iи!я! в

Рс.ц!ктор Н. Кии!т учинен Тскрс,, И 11срс Корректор Л. О!зр нар

Заказ 3274!З9 Тираж 482 Подписное

ВНИИПИ Государственного кс»!итета СССР

ze,там иаоорс!ений t! откон!тиЙ

113035, Москва, Ж вЂ” -35, Раугнская наса,,т. 4, 5

Филиал Г1Г!Г! «Патент», г. Ужгоро, ул. Г!роектная, 4

Изобретение относится к криогенной технике, а именно к устройству миниатюрных газовых криогенных машин, предназначенных для охлаждения электронной аппарату ры.

Цель изобретения — — уменьшение габаритов.

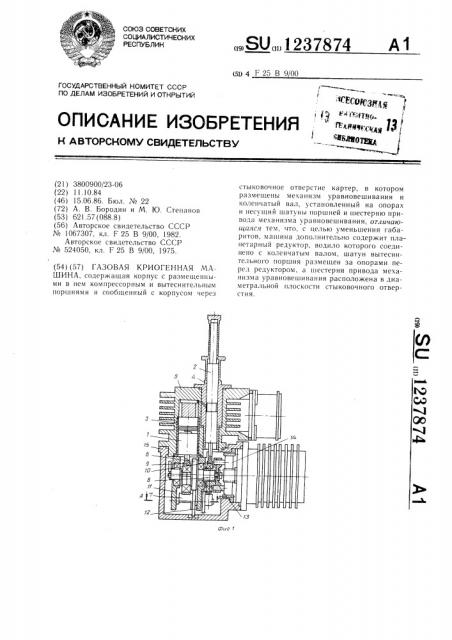

Иа фиг. 1 изображена газовая криогенная машина, общи"; на фиг. 2 — разрез А-Л на фиг. 1.

Газовая криогенная машина содержит компрессорный поршень 1 и вытеснительный поршень 2, размещенные в цилиндрах 3 и 4, установленных в корпусе 5, шестерню 6 привода механизма 7 уравновешивания и коленчатый вал 8 с. шатунами 9 и 10 привода поршней 1 и 2, опоры 1 и 12 и водило 13 tlëàíåòaðíoãî редуктора !4, размещенные в картере 15.

Машина работает следующим образом.

Движения ком прессорного пор ш ня 1 и вытеснительного поршня 2 позволяют реализовать цикл Стирлинга. При этом коленчатый вал 8 приводится в движение водилом !3 планетарного редуктора 14, а шестерня 6 при1зодит в движение механизм 7, который уравновешивает силы инерции первого порядка поступательно движущихся поршней 1 и 2.

Размещение привода вытеснителя на приводном конце вала и выполнение шестерни б привода механизма уравновешивания на

1О цапфе вала между осями цилиндров 3 и 4 в плоскости, проходящей через центр стыковочного отверстия картера 15, определяющие размещение шестерен и противовесов механизма 7 уравновешивания позволяет уменьшить размер картера, а соответственно габариты машины и ее вес.

Установка кривошипа механизма приво;13 поршня-вытеснителя 2 на приводном конце вала, а соответственно и цилиндра 4 !

1ОЗВОЛЯЕ1 I108blCHTb KOVIIIBKTHOCTb 1 33OBOH криогенной машины и уменьшить габариты объекта, в котором размещена vàøèíà в

iiåëîì.
