Устройство для измерения перемещений

Устройство для измерения перемещений

Иллюстрации

Показать все

Реферат



Изобретение относится к измерительной технике и может быть использовано при эксплуатации и длительных натурных исследованиях элементов конструкции , находящихся при избыточном давлении водной или газовой среды за счет исключения влияния отказа отдельных измерительных цепей на работу остальных цепей. Устройство содержит перемещаемый вдоль ряда магнитоуправляемых контактов магнит, резисторы , каждый из которых одним своим выводом соединен с выводом соответствующего магнитоуправляемого контакта . Сопротивление каждого преледующего резистора больше сопротивления предыдущего на величину, соответствующую шагу установки магнитоуправляемых контактов. Вторые выводы резисторов и вторые выводы контактов соединены с клеммами измерительного прибора . 1 ил. с (Л ьо со sl 00 ;о со

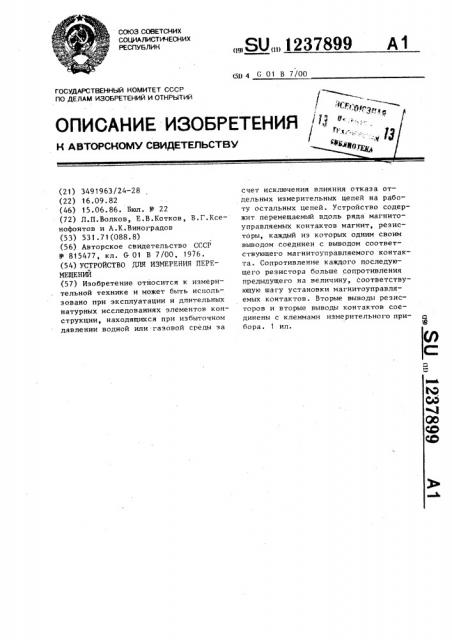

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) 4 С 01 В 7/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3491963/24-28 (22) 16.09.82 (46) 15.06. 86. Бюл. g- 22 (72) Л.П.Волков, Е.В.Котков, В.Г.Ксенофонтов и А.К.Виноградов (53) 531 . 71 (088. 8) (56) Авторское свидетельство СССР

В 815477, кл. G 01 В 7/00, 1976. (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ПЕРЕМЕЩЕНИЙ (57) Изобретение относится к измерительной технике и может быть использовано при эксплуатации и длительных натурных исследованиях элементов конструкции, находящихся при избыточном давлении водной или газовой среды за

„„SU„„1237899 A1 счет исключения влияния отказа отдельных измерительных цепей на работу остальных цепей. Устройство содержит. перемещаемый вдоль ряда магнитоуправляемых контактов магнит, резисторы, каждый из которых одним своим выводом соединен с выводом соответствующего магнитоуправляемого контакта. Сопротивление каждого последую— щего резистора больше сопротивления предыдущего на величину, соответствующую шагу установки магнитоуправляемых контактов. Вторые выводы резисторов и вторые выводы контактов соединены с клеммами измерительного прибора. 1 ил.

1237899

Изобретение относится к измерительной технике и может быть использовано при эксплуатации и длительных натурных исследованиях элементов конструкций, находящихся при избыточном давлении водной или газовой среды.

Цель изобретения — повышение надежности работы устройства при длительной эксплуатации путем исключения влияния отказа отдельных измеритель- 10 ных цепей на работу остальных цепей.

На чертеже представлена схема устроистваа

Устройство содержит резисторы 1, каждый иэ которых одним своим выводом соединен с выводом соответствующего ему магнитоуправляемого герметизированного контакта (геркона) 2, вторые выводы всех резисторов соединены между собой общей шиной 3, а 2О вторые выводы герконов соединены между собой общей шиной 4. Обе шины подключены проводами 5 к регистрирующему измерительному прибору 6. Рабочий орган, подключающий поочередно 25 через герконы 2 резисторы 1, выполнен в виде планки 7 с магнитами 8, которая закреплена на барабане 9, соединенном через гибкую связь 10 с объектом 11 перемещений. Для исключения Зр проскальзывания гибкой связи 10 на вращающемся барабане 9 и создания в ней предварительного натяжения служит груз 12 и противовес 13.

Устройство снабжено дополнительным магнитом 14 и герконами 15, одни кон— цы которых соединены между собой, а узел соединения и другие их выводы проводами 16 подключены к реверсивному счетчику 17 полных оборотов. Про- 4О вода 5 и 16 проходят через границу 18 области высокого давления через электроввод 19 высокого давления.

Герконы 2, 15 и резисторы 1 установлены на неподвижном диске 20. Диск

?О жестко крепится в области избыточного давления сооружения к любому не— подвижному элементу конструкции, относительно которого измеряется перемещение. Элемент крепления ИП на чертеже условно не показан.

Устройство для измерения перемещений работает следующим образом.

Линейное движение объекта 11 перемещения через гибкую связь 10 передается барабану 9, который поворачивается на некоторый угол, пропорциональHMA перемещению объекта 11. При этом магниты 8 и планки 7 последовательно замыкают герконы 2, что приводит к поочередному подключению соответствующих резисторов 1 к общим шинам 3 и 4 и далее через провода 5 к измерительному прибору 6. Определенному положению объекта 1b перемещений соответствует только одно (в пределах 360 ) положение магнита 8, только бдин включенный геркон 2 и резистор i, и сле- довательно, только одно (B пределах шкалы) показание измерительного прибора 6.

Омическое сопротивление каждого последующего из ряда резисторов 1 выбра— но таким, что при его подключении на шкале измерительного прибора 6 фиксируется отсчет, равный целому значению единиц дискретности этого прибора, т. е ° каждое поочередное включение резисторов 1 вызывает увеличение или уменьшение (в зависимости от направления перемещения) показаний измерительного прибора 6 на целую единйцу

его дискретности.

При такой схеме выход из строя одного или нескольких герконов или резисторов не нарушает общей системы измерений, а приводит лишь к потере информации на одной или нескольких целых единицах дискретности измерительного прибора.

Формул а изобретения

Устройство для измерения перемещений, содержащее перемещаемый магнит, ряд магнитоуправляемых контактов, резисторы, каждый из которых одним своим выводом соединен с соответствующим магнитоуправляемым контактом, и измерительный прибор, о т л и ч а ю щ е ес я тем, что, с целью повышения надежности, вторые выводы магнитоуправляемых контактов и вторые выводы резисторов подключены к соответствующим входным клеммам измерительного прибора, а омическое сопротивление резистора, соединенного с последующим магнитоуправляемьпи контактом, больше сопротивления, соединенного с предыдущим, на величину, соответствующую шагу установки магнитоуправляемых контактов.
