Реферат



Изобретение относится к измерительной технике и может использоваться для контроля технического состояния работакяцих машин и оборудования. Цель изобретения - повышение точности за счет расширения частотного диапазона виброакустического сигнала при фильтрации. Сигнал, снимаемый с работающего оборудования имеет характер модулированного широкополосного сигнала в диапазоне 10 - Ю Гц, подвергается фильтрации до диапазона 200-10 Гц. Далее сигнал детектируется , после чего представляется как сумма огибающей, лежащей в частотном диапазоне 0-100 Гц и несущих в диапазоне 200-10 Гц. Этот сигнал фильтруется до диапазона 100 Гц и анализируется по спектральной плотности, несущей информацию о техническом состоянии узлов механизма. i (Л ю со

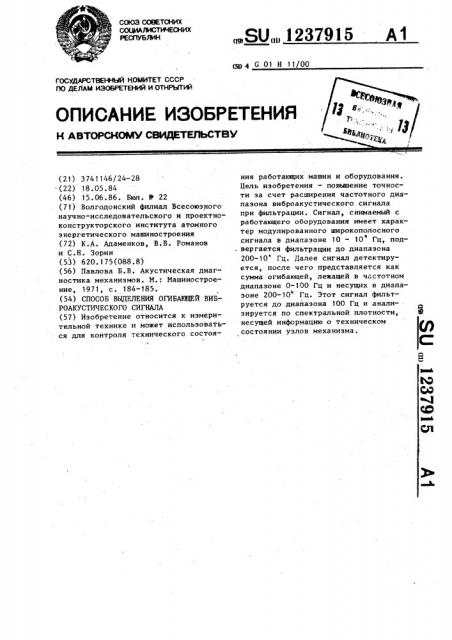

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСН ИХ

РЕСПУ БЛИН

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

rO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3741146/24-28 (22) 18. 05. 84 (46) 15. 06.86. Бюл. В 22 (71) Волгодонский филиал Всесоюзного научно-исследовательского и проектноконструкторского института атомного энергетического машиностроения (72) К.А. Адаменков, В.В. PQMBHQB и С.Н. Зорин (53) 620.175(088.8) (56) Павлова Б.В. Акустическая диагностика механизмов. М.: Машиностроение, 1971, с. 184-185. (54) СПОСОБ ВЫДЕЛЕНИЯ ОГИБАНМЦЕИ ВИБРОАКУСТИЧЕСКО ГО СИГНАЛА (57) Изобретение относится к измерительной технике и может использоваться для контроля -.åõíè÷åñêîãî состоя, SU„„1237915 А1 др 4 С 01 Н 11/00 ния работающих машин и оборудования.

Цель изобретения — повышение точности эа счет расширения частотного диапазона виброакустического сигнала при фильтрации. Сигнал, снимаемый с работающего оборудования имеет характер модулированного широкополосного ,сигнала в диапазоне 10 — 1О Гц, подч . вергается фильтрации до диапазона

200-10 Гц. Далее сигнал детектируется, после чего представляется как сумма огибающей, лежащей в частотном диапазоне 0-100 Гц и несущих в диапазоне 200-10 Гц. Этот сигнал фильтруется до диапазона 100 Гц и анализируется по спектральной плотности, несущей информацию о техническом состоянии узлов механизма.

1237915

Составитель В. Лопухин

Техред Л.Олейник

Корректор Л. Патай

Редактор Н. Швыдкая

Тираж 507 Подписное

ВНИИПИ Государственного комитета СCCP по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ 3278/41

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к измерительной технике и может использоваться для контроля технического состояния работающих машин и оборудования.

Целью изобретения является повышение точности эа счет расширения частотного диапазона виброакустического сигнала при фильтрации.

Способ осуществляется следующим образом.

Виброакустический сигнал, снимаемый с работающего оборудования, имеет характер модулированного широкополосного сигнала и занимает частотный диапазон от 10 Гц до 10 кГц. Этот сигнал подвергается высокочастотной фильтрации фильтром высокой частоты, который ограничивает частотный диапазон от 200 Гц до 10 кГц исходного .виброакустического сигнала. Далее сигнал детектируется двухполупериодным детектором, в результате чего сигнал представляется как сумма огиI бающей, лежащей в частотном диапазоне 0 — 100 Гц и несущих, лежащих в частотном диапазоне от 200 Гц до

10 кГц„ После фильтрации этого сигнала фильтром низкой частоты устраняются все высокочастотные составляющие., имеющие частоты выше 100 Гц.

Получаемый сигнал подвергается спектральному анализу, в результате чего получается спектральная плотность, по которой производят днаг10 ностирование работающего оборудования сравнением значений спектральной плотности -на отдельных частотах.

Формула изобретения

Способ выделения огибающей виброакустического сигнала, заключающийся в том, что сигнал подвергают низкочастотной фильтрации и детектиро20 ванию, отличающийся тем, что, с целью повышения точности, перед детектированием производят высокочастотную фильтрацию, а низкочастотную фильтрацию осуществляют после детектирования.
